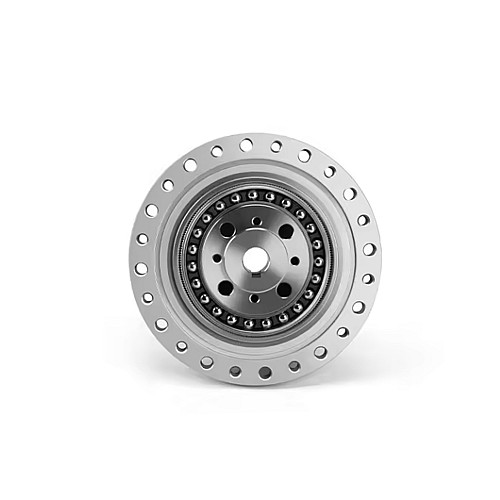

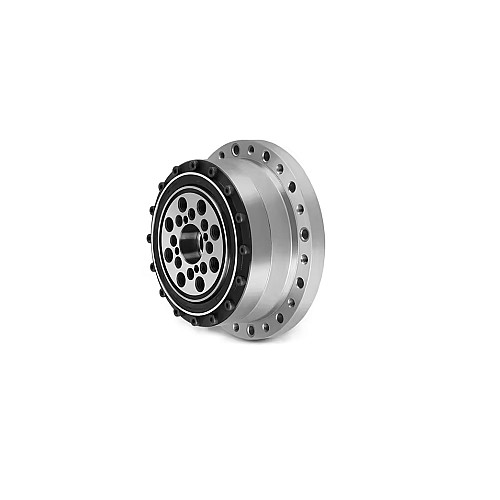

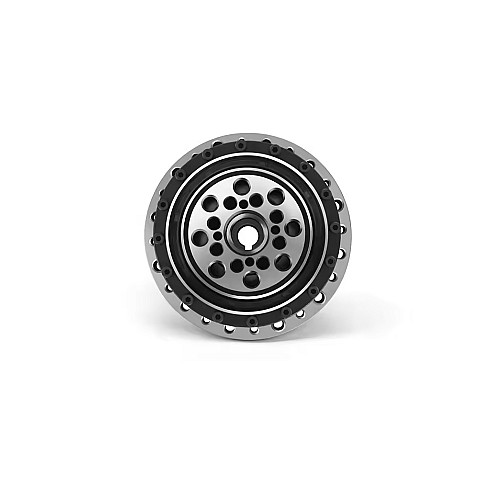

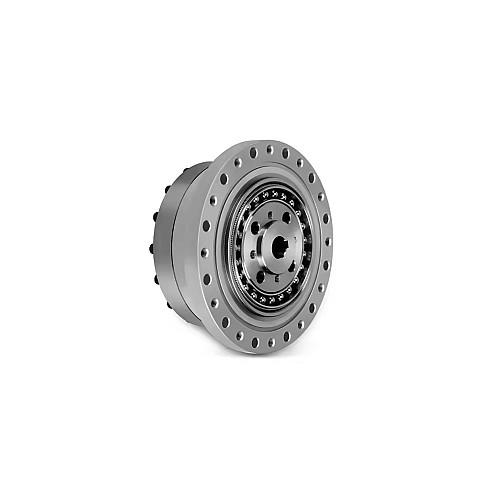

HSS Serisi Harmonik Tahrikli Redüktör Φ138mm Oran 100:1 Boşluk 20 yay saniye 19 mm Giriş Çapı

0 yorum - Yorum Yap

13.477,22 TL

5 + 13.016,45 TL

10 + 12.586,00 TL

50 + 12.183,31 TL

100 + 11.805,38 TL

Stokta var: 10000
Modeli: HSS-32-100-I-D19
Brüt ağırlık: 3.61kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu harmonik redüktörün dişli oranı 100, şasi boyutu Φ138mm, giriş mili çapı 19mm ve maksimum boşluğu 20 ark saniyedir.
HSS serisi harmonik redüktörler, standart tambur formunda esnek spline yapıya ve doğrudan dış yükleri desteklemek için kullanılabilen yüksek rijitlikte, tam makaralı çapraz yataklara sahip olup, yüksek fonksiyonellik, yüksek hız ve yüksek hareket kabiliyeti ile öne çıkmaktadır.
Yüksek rijitliğe ve düşük boşluğa sahip basit yapısı, yüksek torklara dayanmayı ve mükemmel konumlandırma ve dönüş hassasiyeti sağlamayı mümkün kılar. Bu harmonik redüktör, robotlarda, CNC takım tezgahlarında, tekstil makinelerinde, baskı makinelerinde, paketleme makinelerinde ve diğer alanlarda yaygın olarak kullanılmaktadır.

Temel Korkular

Koaksiyel Giriş ve Çıkış
Mükemmel konumlandırma ve dönüş doğruluğu
Fincan şeklinde esnek spline ve yüksek rijitlikte tam makaralı çapraz yatak
LS diş profili tasarımı, yüksek iletim verimliliği ve düşük gürültü
Düşük veya sıfır boşluklu, doğrudan motora bağlı ve kurulumu kolay kompakt ve basit yapı tasarımı
Kendi geliştirdiğimiz CMP ısıl işlem sürecini ve yüksek hassasiyet ve iyi güvenilirlikle 1um yörüngeli ince öğütmeyi benimsiyoruz

Şanzıman Özellikleri

Parça Numarası: HSS-32-100-I-D19
Şanzıman Tipi: Harmonik Şanzıman
Dişli Malzemesi: Alaşımlı Çelik
Dişli Oranı: 100:1
Yük olmayan durumdaki geri boşluk: <=20"
Nominal Tork (Giriş Hızı 2000rpm): 137.00Nm(19400.8oz.in)
İzin Verilen Moment Torku: 647.00Nm(91622.73oz.in)
Maksimum Başlatma-Durdurma Torku: 333,00 Nm (47156,68 oz.in)
İzin Verilen Maksimum Giriş Hızı: 4800 rpm
Ortalama İzin Verilen Giriş Hızı: 3500 rpm
Ömür: 15000 saat

Fiziksel Özellikler

Çerçeve Boyutu: Φ138mm
Şanzıman Uzunluğu: 60mm
Giriş Mili Tipi: Kama Yuvası
Giriş Mili Çapı: Φ19mm

Çalışma Ortamı (Tj = 25℃/77℉)

Ortam sıcaklığı: 0-40℃
Su veya yağ sıçraması yok
Aşındırıcı veya patlayıcı gazlara maruz bırakmayın
Metal tozu gibi tozlar yok

Elektriksel Özellikler
Nominal Tork/2000rpm(Nm)	137.00
Ortalama İzin Verilen Giriş Hızı (rpm)	3500
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Φ138
Dişli Malzemesi	Alaşımlı Çelik
Dişli Oranı	100
Envanter Yöntemi	Özel Envanter
Giriş Şaft Çapı (mm)	19
Şanzıman Tipi	Harmonik Redüktör
Şanzıman Uzunluğu (mm)	60
Ürün Serisi	HSS
Yük Olmayan Durumdaki Geri Boşluk	<=20"
