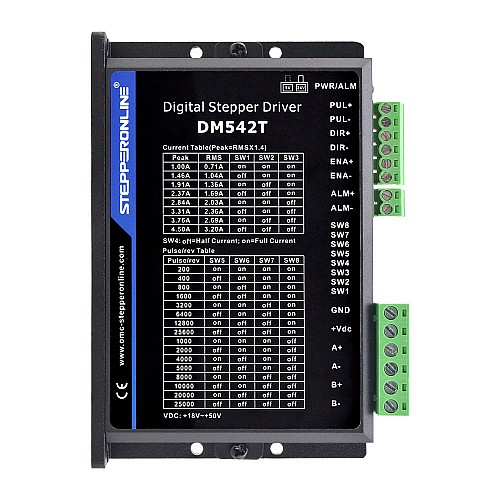

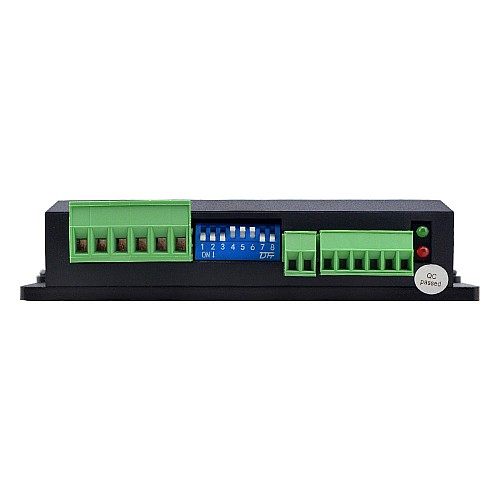

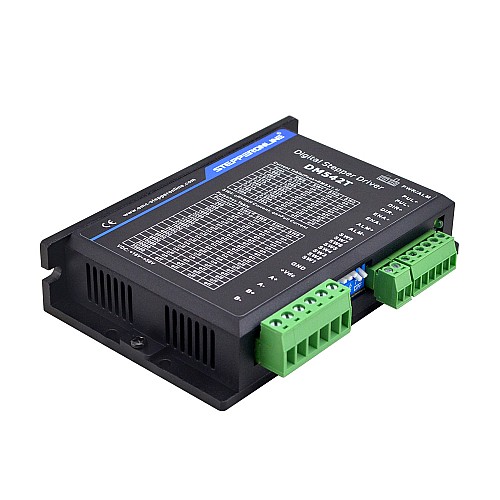

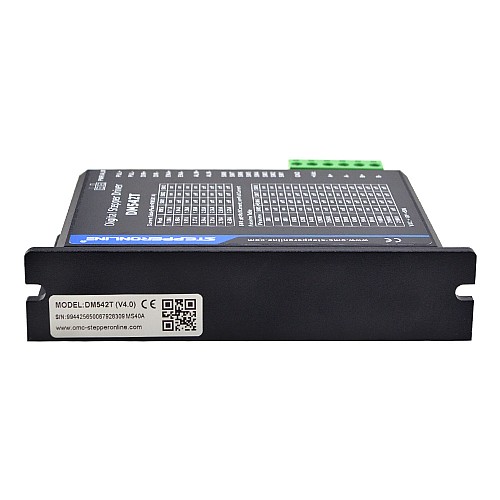

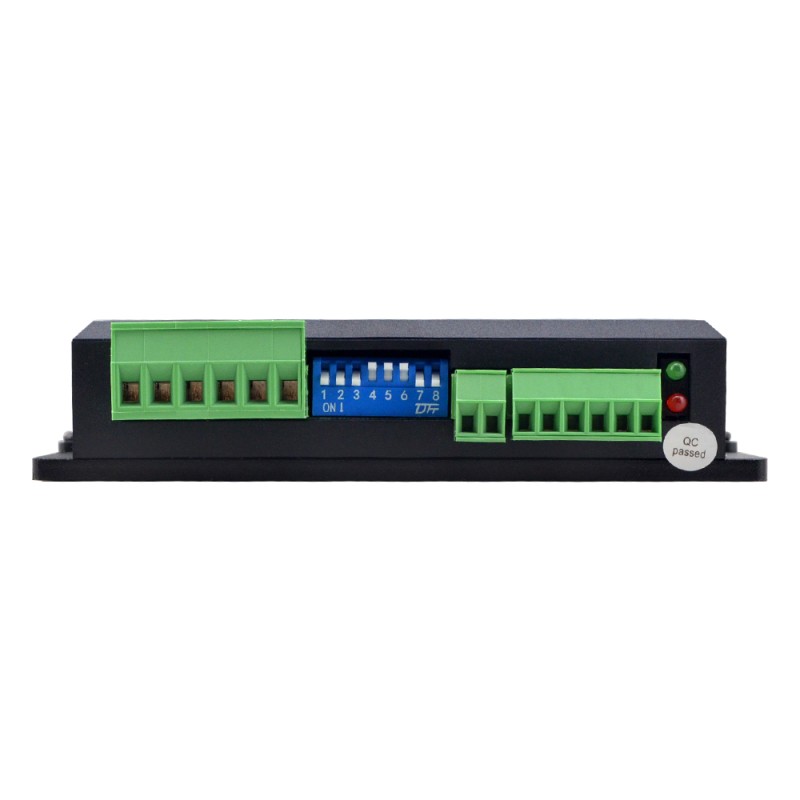

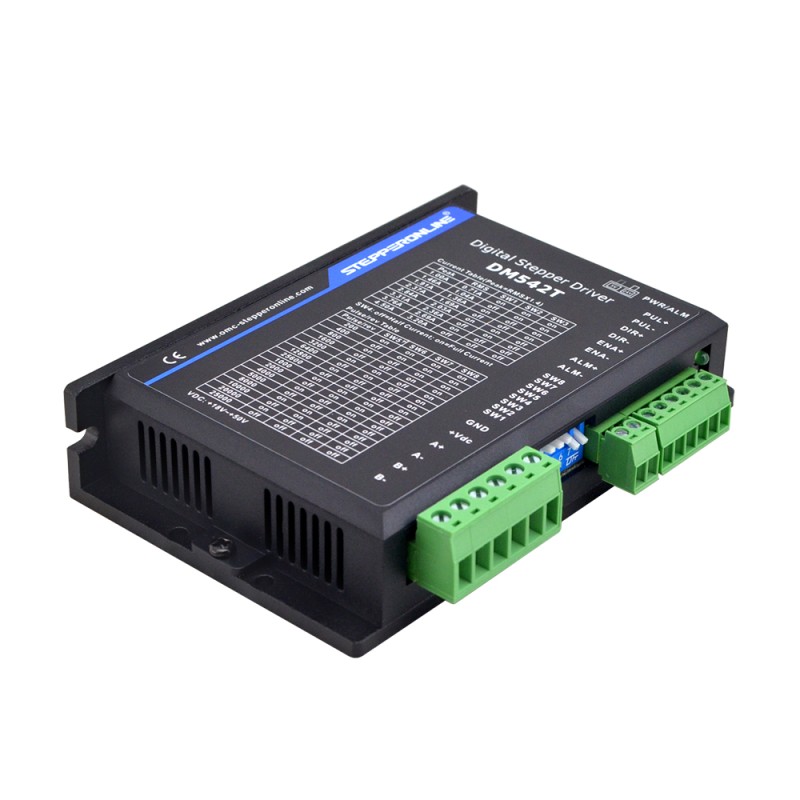

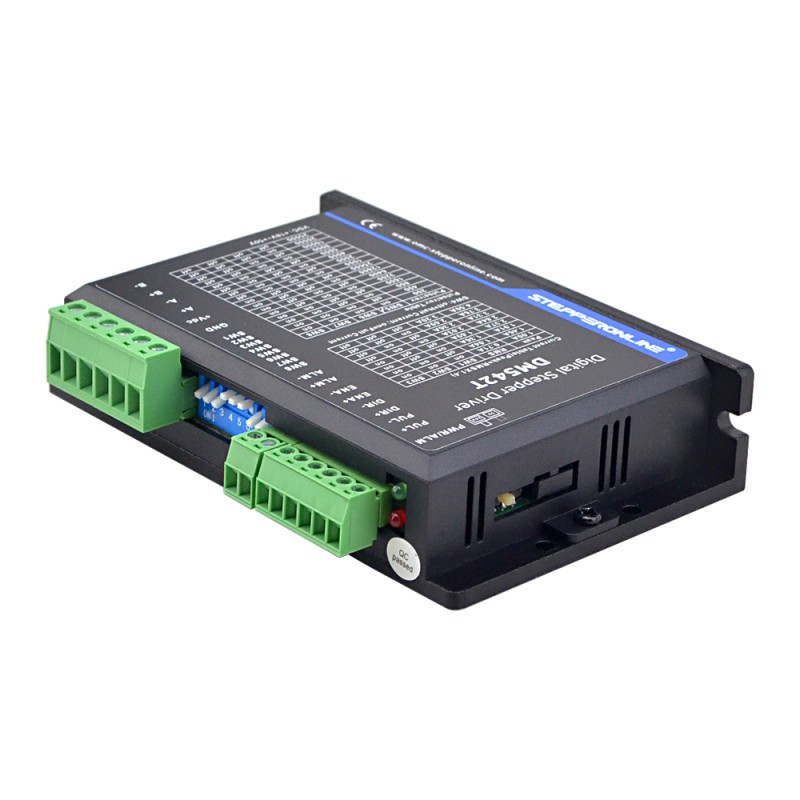

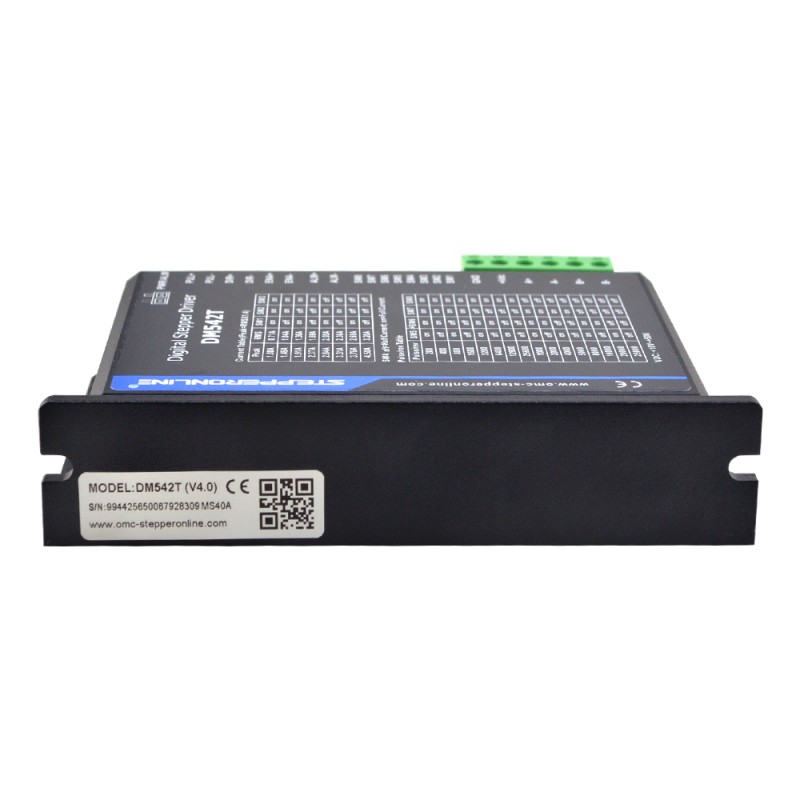

Nema 17, 23, 24 Step Motorlar için Dijital Step Motor Sürücüsü 1.0-4.5A 18-50VDC

DM542T, en yeni hareket kontrol teknolojisine dayalı gelişmiş DSP kontrol algoritmasıyla geliştirilmiş, tamamen dijital bir step motor sürücüsüdür. Benzersiz bir sistem akıcılığı seviyesine ulaşarak optimum tork sağlar ve orta aralıktaki dengesizlikleri sıfırlar. Motor otomatik tanımlama ve parametre otomatik yapılandırma özelliği, farklı motorlarla optimum modlara hızlı bir şekilde geçiş sağlar. Geleneksel analog sürücülerle karşılaştırıldığında, DM542T bir step motoru çok daha düşük gürültü, daha düşük ısınma ve daha akıcı hareketle çalıştırabilir. Benzersiz özellikleri, DM542T'yi yüksek gereksinimli uygulamalar için ideal bir seçim haline getirir. Nema 17 sürücü ve Nema 23 sürücü olarak çalışması şiddetle tavsiye edilir.

Temel Özellikler

• PUL/DIR modunu destekler
• Otomatik rölanti akımı azaltma
• Aşırı gerilim ve aşırı akım korumaları
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• 5V/24V mantık voltajı seçici, varsayılan ayar 24V
• Anti-Rezonans, optimum tork sağlar ve orta aralıktaki dengesizliği ortadan kaldırır
• 200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş
• 2 fazlı ve 4 fazlı motorlar için uygundur, nema 17 sürücüsü, nema 23 sürücüsü olarak iyi çalışır

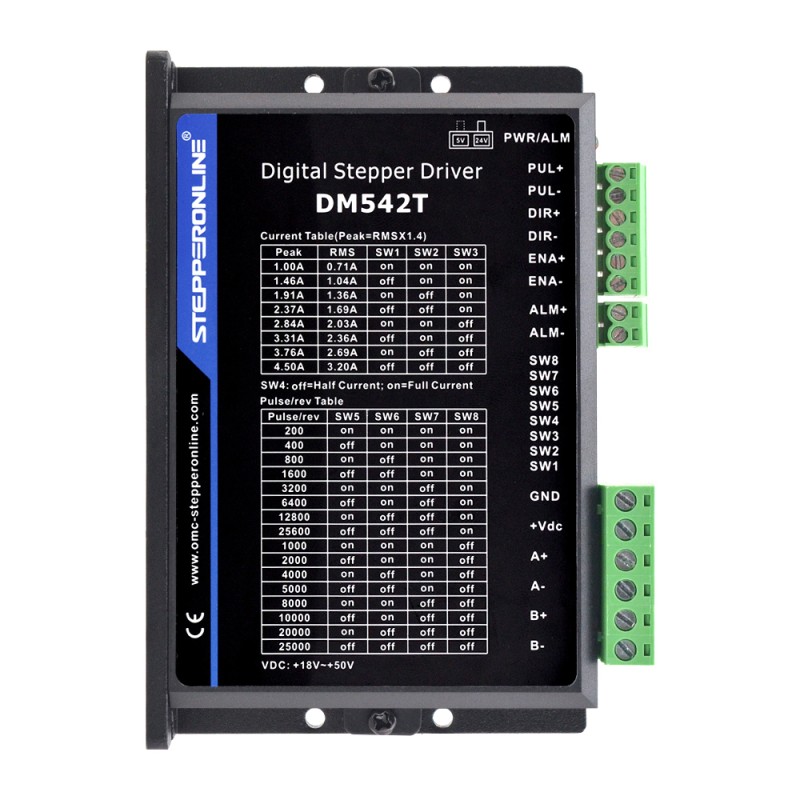

• 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.50A dahil olmak üzere 8 seçilebilir tepe akımı
• Güç açıldığında motorun otomatik tanımlanması ve parametrenin otomatik yapılandırılması, farklı motorlarla optimum yanıtlar sunar
• Çoklu Adımlama, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikro adım çıkışı üretmesine olanak tanır ve böylece daha düzgün bir motor hareketi sunar
• 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000 dahil olmak üzere 16 seçilebilir mikro adım çözünürlüğü

Elektriksel Özellikler

• Çıkış Tepe Akımı: 1.0~4.5A(3.2RMS)
• Giriş Voltajı: +18~50VDC (Tipik 36VDC)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 500MΩ

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma veya Zorunlu Soğutma
• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Ortam Sıcaklığı: 0℃ － 65℃
• Nem: %40RH－%90RH
• Çalışma Sıcaklığı: 0℃ － 40℃
• Titreşim: 10-55Hz / 0,15mm
• Depolama Sıcaklığı: -20℃ － 65℃
• Ağırlık: Yaklaşık 210 g (7,4 oz)
