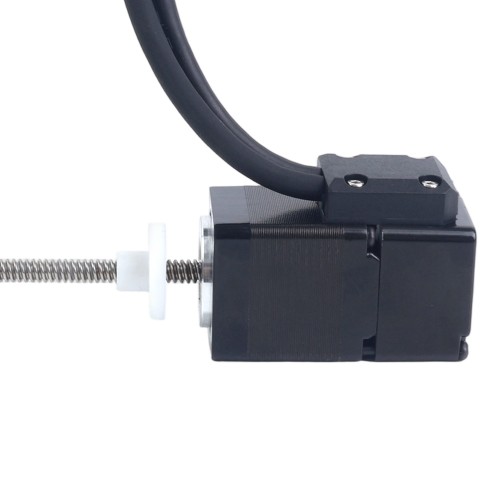

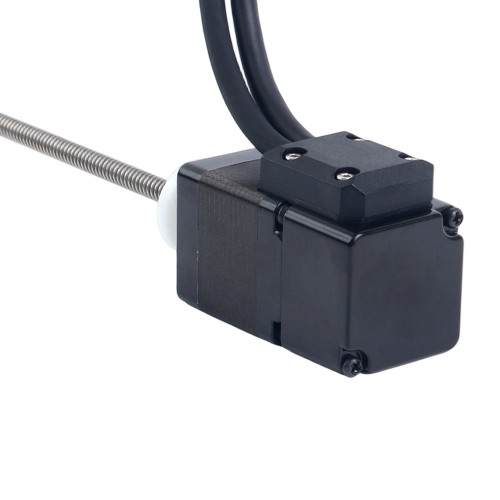

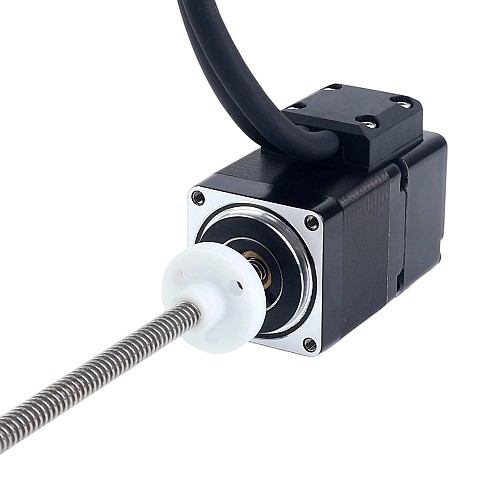

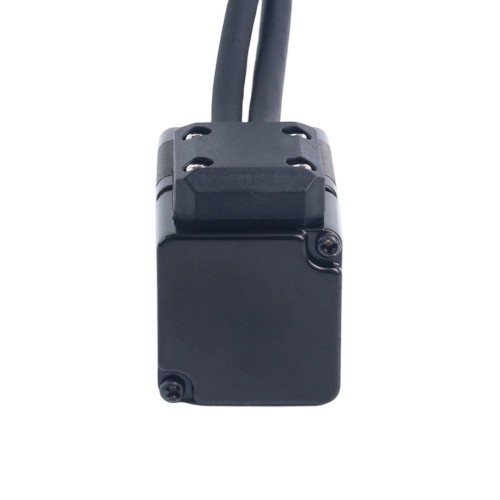

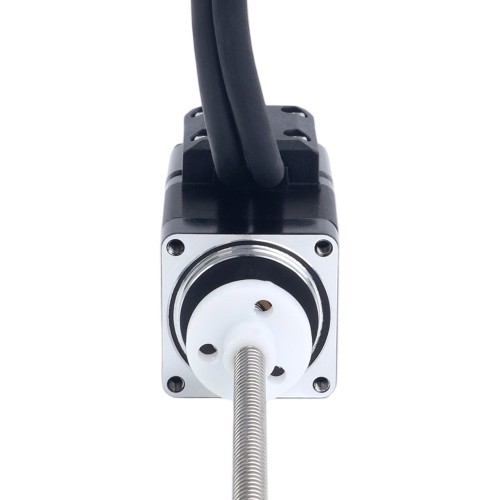

Nema 11 Harici Acme Lineer Adım Motoru 1.0A 32.2mm Yığın Optik Artımlı Kodlayıcı 1000PPR

0 yorum - Yorum Yap

3.335,57 TL

5 + 3.133,58 TL

10 + 2.954,66 TL

50 + 2.794,94 TL

100 + 2.651,46 TL

Stokta var: 10000
Modeli: 11E13S1004GD4-150RS-OE1K
Brüt ağırlık: 0.69kg
Sertifikalı: ISO, CE, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu, 1000PPR optik artımlı kodlayıcı ile entegre edilmiş bir Nema 11 doğrusal adım motorudur. Φ4,76 mm (0,1874 inç) çapında, 150 mm (5,9055 inç) ACME vidalı mil ve POM vidalı mil somunu ile donatılmış olup, devir başına 2,54 mm (0,1 inç) doğrusal hareket sağlar. Kodlayıcı takıldığında, doğrusal motorun kontrol doğruluğu ve kararlılığı artar. Otomatik üretim, ulaşım sistemleri, tıbbi cihazlar, sahne ekipmanları ve robotik gibi alanlarda yaygın olarak kullanılır.

Motor Özellikleri

Üretici Parça Numarası: 11E13S1004GD4-150RS-OE1K
Motor Tipi: Harici (ACME)
Adım Açısı: 1,8°
Tutma Torku: 0,05 Nm (7,08 oz.in)
Anma Akımı/faz: 1A
Faz Direnci: 2.1ohm
Endüktans: 1,5mH±20%(1KHz)
Çerçeve Boyutu: 28 x 28mm
Gövde Uzunluğu: 32,2 mm

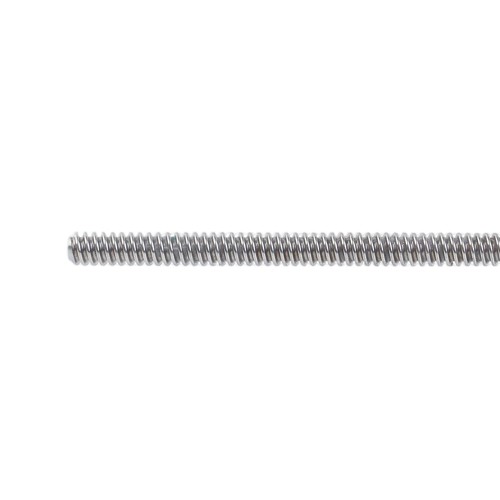

Kurşun Vida Uzunluğu: 150 mm (5,9055")
Kurşun Vida Çapı: Φ4,76 mm (0,1874")
Kurşun/Adım: 0,0127 mm (0,0005")
Kurşun Seyahati/Devir: 2,54 mm (0,1")
Potansiyel Müşteri Sayısı: 4
Konu Başlatma Sayısı: 2
Kablo Uzunluğu: 300mm

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel Tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 Kanal
Besleme Voltajı Min: 4,5V
Besleme Voltajı Maksimum: 5,5 V
Yüksek Seviye Çıkış Voltajı: 2,4 V - Vcc
Düşük Seviye Çıkış Voltajı: ≤ 0,4 V

Bağlantı

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Renk	Kırmızı	Siyah	Beyaz	Sarı	Turuncu	Gri	Yeşil	Mavi

● Özel bir doğrusal motor nasıl sipariş edilir? Özel Doğrusal Adım Motoru

● Yalnızca eski parça numaranız varsa, yenisini buradan alın Ayrıntıları Göster

● Lineer motora nasıl isim verdik? Parça Numarası Yapı

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.0
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	1.5
Faz Direnci (ohm)	2.1
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Doğrusal Motor Tipi	Harici(Acme)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	32.2
IP Derecelendirmesi	40
Kodlayıcı ile	Evet
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.0127
Kurşun Seyahati/Devir (mm)	2.54
Kurşun Uzunluğu (mm)	300
Kurşun Vida Çapı (mm)	4.76
Kurşun Vida Uzunluğu (mm)	150

Vida Ucu İşleme
- Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
- Özel işlenmiş yataklar ve halka olukları
- Altıgen veya kare uçlar
- Kanal açmalar ve çapraz delikler

Boşluksuz Somun

STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

Enkoderler

Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

Frenler

Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

Kablolama ve Konnektörler

Uçları açıkta kablolar veya konnektörler
Bükülmüş tel uçları
Isı ile büzülen veya genişleyen borular
Kablo koruyucuları

Teflon Kaplı Vida

Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.
