Yüksek Sıcaklık Adım Motoru
Yüksek sıcaklığa dayanıklı motorlar genellikle yalıtım sınıflarına göre tanımlanır. Step motorlar ise genellikle altı yalıtım sınıfını kapsar. | ||||||
| Yalıtımın sıcaklık sınıfı | A | E | B | F | H | C |
| İzin verilen maksimum sıcaklık (℃) | 105 | 120 | 130 | 155 | 180 | 220 |
| Sargı sıcaklık artış sınırı (K) | 60 | 75 | 80 | 100 | 125 | 150 |
Yüksek sıcaklığa dayanıklı adım motorları, yüksek sıcaklık koşullarında kullanılmaları nedeniyle özel malzeme gereksinimlerine sahiptir; bunlar arasında emaye tel, iskelet, mıknatıs, rulman, gres, uç kapakları vb., özellikle vernikli tel, iskelet ve mıknatıslar bulunur. | ||||||
 | ||||||

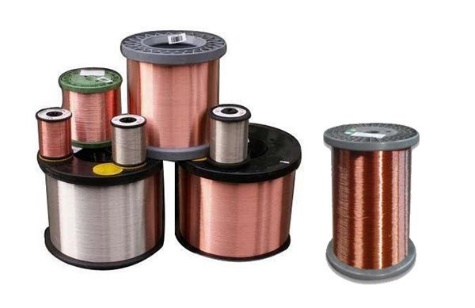

Vernikli tel, yüksek sıcaklık ortamlarında çok kritik bir bileşendir, çünkü sıradan emaye tel yüksek sıcaklık koşullarında yumuşar, hatta erir ve bu gerçekleştiğinde doğrudan sonuç motorun bozulmasıdır. Yüksek sıcaklık koşulları için, 180 santigrat derece (356 Fahrenheit derece) sıcaklığa dayanabilen H yalıtım sınıfı vernikli teli tercih ediyoruz. Bu sayede, 180 santigrat derece sıcaklıkta motorun herhangi bir yumuşama veya erime yaşamaması garanti altına alınmış olur. | ||||||
 | ||||||

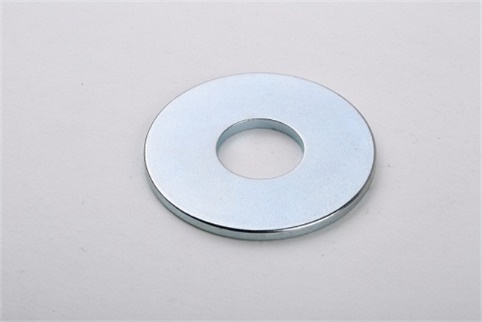

Mıknatıslar da önemli bir bileşendir, çünkü adım motorunun içindeki mıknatıslar sıcaklıktan kolayca etkilenen bir malzemedir. Mıknatıslar, yüksek sıcaklıklarda manyetik özelliklerini kaybetmeye meyillidir ve bu da torkta ani bir düşüşe yol açabilir. Yüksek sıcaklığa dayanıklı mıknatıslar seçilerek manyetik özelliklerini kaybetme önlenebilir ve böylece motorun sabit bir tork sağlaması sağlanabilir. | ||||||
 | ||||||

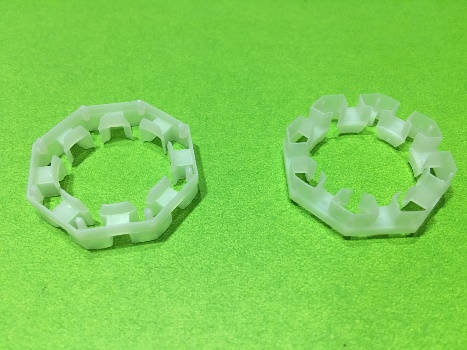

İskeletin temel amacı motor stator bobin sargılarını desteklemektir ve ana malzemesi plastiktir. Bu nedenle, iskeletin deforme olmaması için yüksek sıcaklığa dayanıklı malzeme kullanılması gerekir. | ||||||
