DC dişli motoru DC motorunu dişli kutusuyla birleştiren kompakt ve çok yönlü bir elektrik motorudur. Bu teknoloji birleşimi, her iki dünyanın da en iyisini sunar: DC motorun yüksek hızı ve torku ile dişli kutusunun hassas hız kontrolü ve artırılmış tork çıkışı. Robotlara ve dronlara güç sağlamaktan konveyör bantlarını kontrol etmeye ve otomatik kapıları çalıştırmaya kadar çok çeşitli uygulamalarda yaygın olarak kullanılırlar.

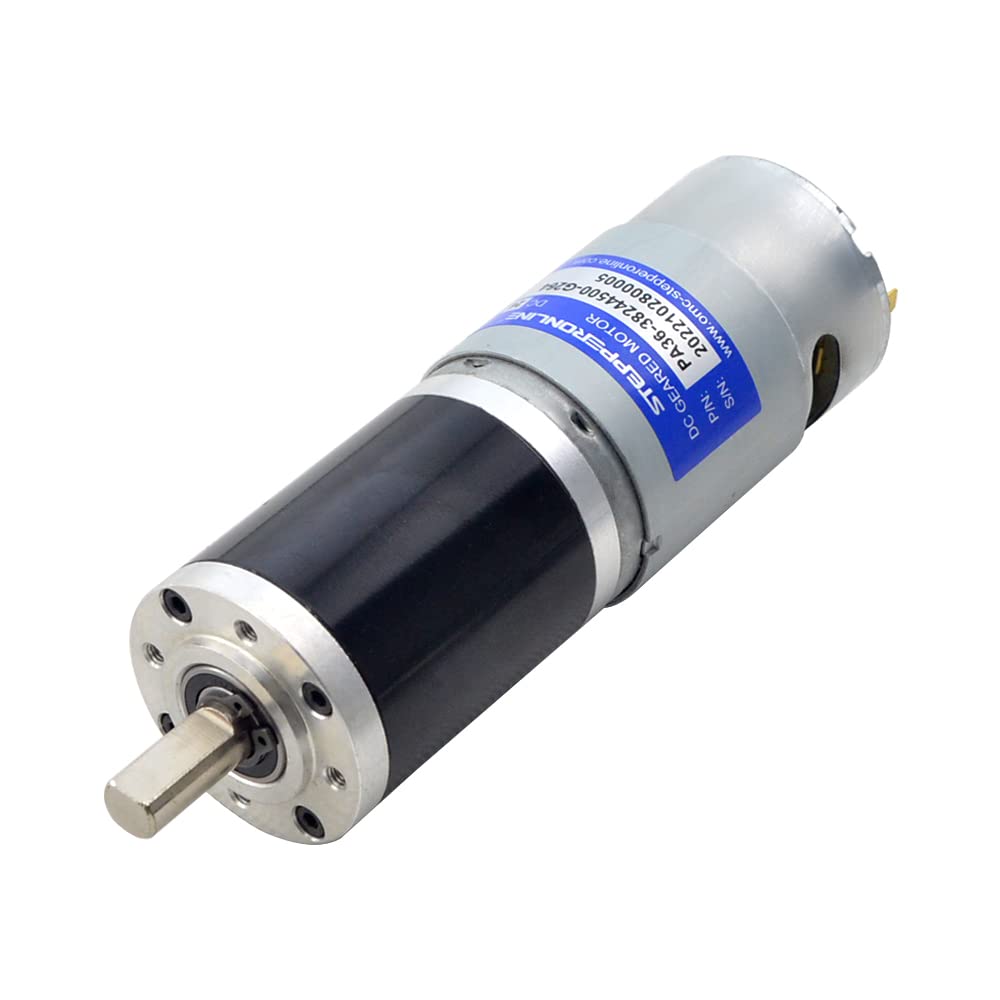

DC Dişli Motoru Nedir?
Özünde, DC dişli motoru nispeten basit ama güçlü bir elektromekanik cihazdır. İki ana bileşenden oluşur:
- DC Motor: Sistemin kalbi olan DC Motor, elektrik enerjisini mekanik dönüşe dönüştürür. Motorun terminallerine voltaj uygulanarak, motor şaftının dönmesine neden olan bir elektromanyetik alan oluşturulur. Bu dönüşün hızı, uygulanan voltajla doğrudan ilişkilidir.
- Şanzıman: Bu, esasen belirli bir konfigürasyonda düzenlenmiş bir dişli takımıdır. Şanzıman iki temel işlevi yerine getirir: motor şaftının hızını (genellikle önemli ölçüde) azaltır ve tork çıkışını artırır. Her dişlideki diş sayısına göre belirlenen dişli oranı, hız azaltma ve tork artış miktarını belirler.
Yarış arabası motoru gibi yüksek hızda ancak nispeten düşük bir dönüş kuvvetiyle dönen bir DC motor düşünün. Şanzıman, bir şanzıman sistemi gibi davranarak bu yüksek hızı, bir arabadaki düşük vites ayarına benzer şekilde, önemli ölçüde daha fazla güçle daha yavaş ve daha yönetilebilir bir dönüşe dönüştürür. Bu, DC dişli motorlarının hem hassas hareket hem de direnci aşma yeteneği gerektiren görevlerin üstesinden gelmesini sağlar.
DC Dişli Motoru Nasıl Çalışır?
Bir DC dişli motorunun çalışması bir dizi adıma ayrılabilir:
- Elektriksel Giriş: Motorun terminallerine DC voltaj uygulandığında motor içerisinde elektromanyetik alan oluşur.
- Manyetik Kuvvet: Bu elektromanyetik alan, motorun rotorunun (dönen kısım) içinde bulunan kalıcı mıknatıslarla etkileşime girer. Bu manyetik alanlar arasındaki etkileşim, rotorun dönmesine neden olan bir kuvvet oluşturur.
- Hız Ayarı: Rotorun hızı, uygulanan voltajla doğru orantılıdır. Voltajı kontrol ederek motor şaftının hızını hassas bir şekilde kontrol edebiliriz.
- Güç Aktarımı: Dönen motor mili, enerjisini redüktörün giriş miline aktarır.
- Dişli Redüksiyonu: Şanzımandaki dişliler birbirine geçer ve dişli oranı, hızın ne kadar düşürüleceğini belirler. Örneğin, 10:1 dişli oranı, çıkış milinin her 1 dönüşü için motor milinin 10 dönüşü anlamına gelir.
- Tork Artışı: Devir azaldıkça, şanzıman tork çıkışını da artırır. Tork, esasen motor şaftının burulma kuvvetidir ve bu artış, motorun daha ağır yükleri kaldırabilmesini veya daha büyük dirençleri aşabilmesini sağlar.
- Çıkış Dönüşü: Sistemin nihai çıkışı, orijinal DC motor şaftına kıyasla torkta önemli bir artışa sahip, daha yavaş dönen bir şafttır.
Farklı Tipte DC Dişli Motorları
DC dişli motorlar, çeşitli uygulamalara uyum sağlayacak şekilde çok çeşitli konfigürasyonlarda mevcuttur. En yaygın tiplerden bazılarının dökümü aşağıdadır:
- Fırçalı DC Dişli Motorlar: Bunlar, motor şaftındaki komütatörle temas eden fırçalara sahip en yaygın tiptir. Performans, maliyet ve kontrol kolaylığı arasında iyi bir denge sunarlar.
- Fırçasız DC Dişli Motorlar (BLDC): Bu motorlar, fırçalar yerine elektronik komütasyon kullanır, bu da daha yüksek verimlilik, daha düşük bakım gereksinimi ve daha uzun kullanım ömrü sağlar. Ancak, fırçalı DC motorlara göre daha pahalı olma eğilimindedirler.
- Planet Dişli Motorları: Bu motorlar, kompakt bir yapıda yüksek tork çıkışı sağlayan planet dişli düzenine sahiptir. Genellikle yüksek hassasiyet ve sorunsuz çalışma gerektiren uygulamalarda kullanılırlar.
- Dik Açılı Dişli Motorlar: Bu motorların çıkış mili, motor miline 90 derecelik açıyla yerleştirilmiştir, bu da onları alanın kısıtlı olduğu veya dik açılı dönüşün gerekli olduğu durumlar için ideal hale getirir.
- Sonsuz Dişli Motorlar: Bu motorlar, sonsuz dişli ve sonsuz dişli konfigürasyonunu kullanarak olağanüstü yüksek tork azaltma ve kendi kendini kilitleme özellikleri sunar. Düşük hızlı, yüksek torklu uygulamalar için oldukça uygundurlar.
DC Dişli Motorlarının Uygulamaları
| Başvuru | Örnek |
| Otomasyon Ekipmanları | Konveyör bantları, alma ve yerleştirme makineleri |
| Üretme | Montaj hatları, malzeme taşıma sistemleri |
| Tıbbi Cihazlar | Diş hekimlerinin matkapları, cerrahi robotları |
| Güvenlik Sistemleri | CCTV kameraları, otomatik kapılar |
| Elektrikli El Aletleri | Matkaplar, tornavidalar, testereler |
| Tüketici Elektroniği | CD çalarlar, yazıcılar, masaj koltukları |
| HVAC Sistemleri | Damperler, aktüatörler |
| Tarım | Sulama sistemleri, otomatik besleyiciler |
| Toplu taşıma | Koltuk ayarlayıcıları, cam regülatörleri |
Doğru DC Dişli Motorunu Seçme
Projeniz için uygun DC dişli motorunu seçmek, birkaç önemli faktörün dikkatlice değerlendirilmesini gerektirir. İşte değerlendirilmesi gereken bazı önemli parametreleri özetleyen bir tablo:
| Faktör | Tanım |
| Gerilim Derecesi | Motorun çalışmak üzere tasarlandığı DC voltajı (örneğin, 12V, 24V) |
| Hız | Motor şaftının istenen çıkış hızı (genellikle RPM cinsinden) |
| Tork | Yükü kaldırabilmek için gereken tork çıkışı (genellikle oz-in veya lb-in olarak belirtilir) |
| Dişli Oranı | Gerekli hız azaltma ve tork artırma miktarı |
| Motor Tipi | Fırçalı DC, fırçasız DC, planet, dik açılı, sonsuz dişli vb. |
| Şaft Boyutu | Motor şaftının çapı (bileşenlerin montajı ve bağlanması için önemlidir) |
| Görev Döngüsü | Motorun yük altında çalışacağı zaman yüzdesi |
| Çevresel Koşullar | Çalışma sıcaklığı, nem ve toz veya sıvılara maruz kalma |
| Maliyet | Performans gerekliliklerini bütçe kısıtlamalarıyla dengelemek |
Bu faktörleri dikkatlice analiz ederek projenizin özel ihtiyaçlarına mükemmel şekilde uyan bir DC dişli motoru seçebilirsiniz.
DC Dişli Motorları Nereden Alınır?
DC dişli motorları çeşitli kaynaklardan satın alınabilir, bunlar arasında şunlar yer alır:
- Çevrimiçi Perakendeciler: Amazon ve Digi-Key gibi büyük çevrimiçi perakendeciler, çeşitli üreticilere ait geniş bir DC dişli motoru yelpazesi sunmaktadır.
- Elektronik Distribütörleri: Endüstriyel otomasyon bileşenleri konusunda uzmanlaşmış elektronik distribütörleri genellikle kapsamlı bir DC dişli motoru yelpazesi stoklarlar.
- Özel Motor Mağazaları: Sadece elektrik motorlarına adanmış, uzman tavsiyeleri ve özenle seçilmiş DC dişli motorları sunan mağazalar vardır.
- Üretici Web Siteleri: Birçok DC dişli motor üreticisi, ürünlerini doğrudan web siteleri aracılığıyla satarak detaylı özellikler ve teknik destek sağlar.
DC Dişli Motor Tedarikçileri
Çok sayıda DC dişli motoru tedarikçisi arasında öne çıkan bir şirket var:
- STEPPERONLINE, 17 yılı aşkın süredir step motorlar ve sürücüler konusunda uzmanlaşmıştır. Farklı beceri seviyelerindeki şirketler ve müşteriler için step motorlar, step motor sürücüleri ve aksesuar ürünleri sunmak üzere en iyi çevrimiçi platformu oluşturmayı hedeflemektedir. Müşteri odaklı bir şirket olan STEPPERONLINE, 30'dan fazla ülkeden müşteri tarafından büyük beğeni toplayan yüksek kaliteli, uygun fiyatlı ürünler ve olağanüstü müşteri hizmetleri sunmaktadır. STEPPERONLINE, giderek daha fazla küçük ve orta ölçekli işletmeye, hobiciye ve kendin yapçıya, özelleştirilmiş motorlar ve indirimli fiyatlar gibi doğrudan fabrikalardan temin edemeyecekleri ürünleri temin edebilecekleri bir platform sağlamayı taahhüt etmektedir.
DC Dişli Motor Fiyat Aralıkları
Bir DC dişli motorunun maliyeti aşağıdakiler de dahil olmak üzere çeşitli faktörlere bağlı olarak değişir:
- Motor Tipi: Genellikle fırçasız DC motorlar, fırçalı DC motorlardan daha pahalıdır.
- Güç Değeri: Daha yüksek voltaj değerlerine ve tork çıkışlarına sahip motorlar daha pahalı olma eğilimindedir.
- Dişli Oranı: Daha yüksek dişli oranlarına sahip daha karmaşık şanzımanlar fiyatı artırabilir.
- Özellikler: Kodlayıcılar veya hız kontrolörleri gibi ek özellikler maliyete eklenebilir.
- Marka ve Kalite: Üstün kaliteli malzemelere sahip tanınmış markalar ve motorlar genellikle daha yüksek bir fiyat noktasına sahiptir.
İşte DC dişli motor fiyat aralıklarının genel bir tahmini:
- Düşük Maliyet: 5 – 20 ABD Doları (Düşük güç değerlerine sahip basit fırçalı DC motorlar)
- Orta Seviye: 20 – 100 ABD Doları (Orta güç derecelerine ve özelliklere sahip fırçalı ve fırçasız DC motorlar)
- Üst Düzey: 100$+ (Yüksek güçlü fırçasız DC motorlar, planet dişli motorları ve özel motorlar)
DC Dişli Motorlarının Artıları ve Eksileri
Artıları:
- Çok Yönlülük: DC dişli motorları, geniş bir hız ve tork kombinasyonları yelpazesi sunarak, bunları çeşitli uygulamalar için uygun hale getirir.
- Kontrol Edilebilirlik: Hem hızın hem de torkun düzenlenebilme yeteneği, makine hareketleri üzerinde hassas kontrol sağlar.
- Dayanıklılık: Birçok DC dişli motoru zorlu ortamlara ve sürekli çalışmaya dayanacak şekilde üretilmiştir.
- Maliyet Etkinliği: İstenilen güç ve özelliklere bağlı olarak, DC dişli motorları çeşitli uygulamalar için maliyet açısından verimli bir çözüm olabilir.
Eksileri:
- Karmaşıklık: Daha basit DC motorlarla karşılaştırıldığında, dişli motorlar bakım gerektiren ve aşınmaya ve yıpranmaya eğilimli ek mekanik bileşenlere sahiptir.
- Isı Üretimi: Yüksek yükler altında, DC dişli motorları ısı üretebilir ve bu da uygun ısı dağıtım stratejilerinin kullanılmasını gerektirir.
- Gürültü: Fırçalı DC dişli motorları gürültülü olabilirken, BLDC motorlar genellikle daha sessiz çalışır ancak bazı uygulamalar için ek gürültü azaltma önlemleri gerektirebilir.
Doğru DC dişli motorunu seçmek, projenizin özel ihtiyaçlarıyla uyumlu olduğundan emin olmak için bu artıların ve eksilerin dikkatli bir şekilde dengelenmesini gerektirir.
DC Dişli Motorları Hakkında SSS
Bu SSS bölümünde, DC dişli motorları ile ilgili en sık sorulan sorulardan bazılarını ele alacağız:
S: DC motor ile DC dişli motor arasındaki fark nedir?
C: DC motor, elektrik enerjisini dönüşe dönüştüren temel elektrik motoru bileşenidir. DC dişli motoru, DC motoru bir dişli kutusuyla birleştirerek, bağımsız motora kıyasla daha düşük hız ve daha yüksek tork çıkışı sunar.
S: DC dişli motorunun hızını nasıl kontrol edebilirim?
C: Bir DC dişli motorunun hızı, esas olarak motora uygulanan voltajın düzenlenmesiyle kontrol edilir. Bu, değişken voltaj kontrollü basit bir DC güç kaynağı veya hız düzenleme ve yön kontrolü gibi daha gelişmiş özellikler sunan özel bir motor kontrol cihazı kullanılarak sağlanabilir.
S: Projem için hangi tip DC dişli motoru uygundur?
C: Projeniz için ideal DC dişli motoru, gerekli hız, tork, voltaj değeri ve çevre koşulları gibi çeşitli faktörlere bağlıdır. Bu parametreleri dikkatlice değerlendirip daha önceki "Doğru DC Dişli Motorunu Seçme" bölümüne başvurarak bilinçli bir karar verebilirsiniz.
S: DC dişli motorlarının teknik özelliklerini nerede bulabilirim?
C: Çoğu DC dişli motor üreticisi, web sitelerinde veya veri sayfalarında ayrıntılı teknik özellikler sunar. Bu özellikler genellikle voltaj değeri, hız, tork, dişli oranı, şaft boyutu ve boyut çizimleri hakkında bilgi içerir.
S: DC dişli motorları kullanırken dikkat edilmesi gereken güvenlik önlemleri nelerdir?
A: İşte bazı temel güvenlik uygulamaları:
- Kurulum ve çalıştırma için daima üreticinin talimatlarına uyun.
- Motorun değerine uygun bir voltaj kaynağı kullanın.
- Aşırı ısınmayı önlemek için uygun havalandırma veya ısı emici sağlayın.
- Gevşek bileşenlerden kaynaklanabilecek kazaları önlemek için motoru güvenli bir şekilde monte edin.
- Herhangi bir bakım veya onarım yapmadan önce güç kaynağını kesin.
Bu yönergeleri izleyerek DC dişli motorunuzun güvenli ve etkili bir şekilde çalışmasını sağlayabilirsiniz.
Umarım bu kapsamlı rehber, DC dişli motorları hakkında yeni bir anlayış kazanmanıza yardımcı olmuştur. Bu çok yönlü ve güçlü cihazlar çeşitli uygulamalarda önemli bir rol oynar ve yukarıda belirtilen faktörleri dikkatlice değerlendirerek, bir sonraki projenizi bir üst seviyeye taşıyacak mükemmel DC dişli motorunu seçebilirsiniz.
