HMI Dokunmatik Ekran

1. HMI Dokunmatik Ekran Nedir?

İnsan-Makine Arayüzü (HMI) dokunmatik ekranı, bir kişiyi bir makineye, sisteme veya cihaza bağlayan bir kullanıcı arayüzü veya gösterge panelidir. Operatörlerin makineler ve süreçlerle verimli ve sezgisel bir şekilde etkileşim kurmasını sağlar. HMI dokunmatik ekranlar, karmaşık işlemleri basitleştirmek, sistem performansını izlemek ve süreçleri kontrol etmek için endüstriyel otomasyon, tüketici elektroniği ve diğer çeşitli alanlarda yaygın olarak kullanılır. Süreçlerin grafiksel gösterimlerini, komut düğmelerini sunar ve genellikle alarmlar, teşhis ve veri kaydı gibi işlevler içerir.

2. HMI Dokunmatik Ekran Nasıl Çalışır?

Bir HMI dokunmatik ekran, dokunmaya duyarlı donanımı, insan girdisini makineler veya sistemler için eyleme geçirilebilir komutlara dönüştüren yazılımla birleştirir.

İşte nasıl çalıştığı:

Dokunma Algılama :

Ekran, dirençli, kapasitif, kızılötesi veya yüzey akustik dalgası (SAW) gibi çeşitli teknolojiler aracılığıyla dokunmayı algılar.

Rezistif ekranlar basınçtan yararlanırken, kapasitif ekranlar insan vücudunun elektriksel özelliklerine dayanır. Kızılötesi ve SAW teknolojileri sırasıyla ışık ışınları veya ses dalgaları kullanarak dokunmayı algılar.

Sinyal İşleme :

Kullanıcı ekrana dokunduğunda donanım konumu algılıyor ve bu veriyi HMI kontrolcüsüne gönderiyor.

Komut Yürütme :

İşlenen veriler, bağlı sistemde önceden tanımlanmış eylemleri tetikler; örneğin bir makineyi çalıştırmak, bir ayarı değiştirmek veya belirli bilgileri görüntülemek gibi.

Geri Bildirim Ekranı :

Ekran, değişiklikleri yansıtacak veya kullanıcıya geri bildirim sağlayacak şekilde güncellenir ve böylece gerçek zamanlı etkileşim sağlanır.

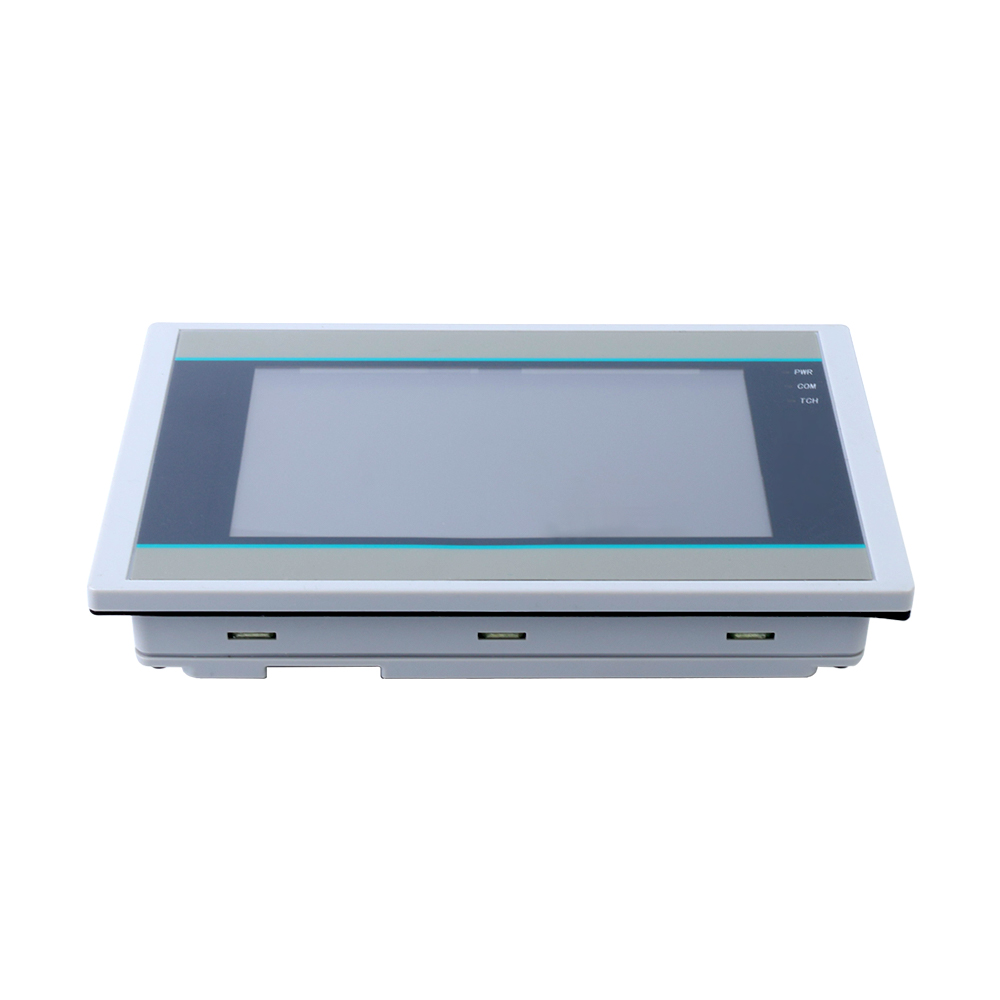

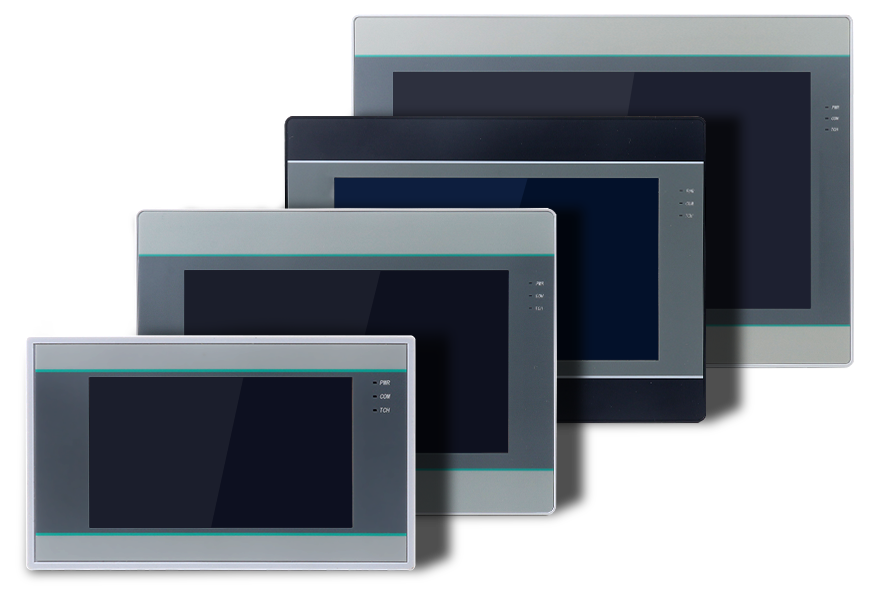

3. HMI Dokunmatik Ekran Normal Boyutları

HMI dokunmatik ekranlar, farklı uygulama ve ortamlara uyum sağlayacak şekilde çeşitli boyutlarda gelir. En yaygın boyutlar 4 inç ile 21 inç arasındadır. İşte bazı tipik boyut kategorileri:

Küçük Ekranlar (4-7 inç) : Kompakt cihazlarda veya sınırlı alana sahip makinelerde kullanılır. Elde taşınabilen cihazlar veya basit kontrol panelleri gibi uygulamalarda yaygındır.

Orta Ekranlar (8-15 inç) : Standart endüstriyel uygulamalar için uygun olan bu ekranlar, işlevsellik ve maliyet arasında bir denge sağlar.

Büyük Ekranlar (15-21 inç veya daha büyük) : Fabrika kontrol odaları veya gelişmiş makineler gibi ayrıntılı veri görselleştirmesi gerektiren karmaşık sistemlerde bulunur.

Boyut seçimi genellikle uygulamanın karmaşıklığı, görüntülenecek veri miktarı ve kullanılabilir kurulum alanı gibi faktörlere bağlıdır.

4. HMI Dokunmatik Ekran Türleri

HMI dokunmatik ekranlar teknoloji, özellikler ve uygulama açısından çeşitlilik gösterir. Başlıca türleri şunlardır:

Dokunmatik Teknolojiye Dayalı :

Dirençli: Kullanıcıların eldiven giydiği ortamlar için uygun maliyetli ve uygundur. Hafif dokunuşlara karşı daha az duyarlıdır.

Kapasitif: Son derece duyarlı ve dayanıklıdır, sıklıkla modern tüketici elektroniğinde ve gelişmiş endüstriyel sistemlerde kullanılır.

Kızılötesi: Yüksek dayanıklılık ve çoklu dokunmatik özellikleri sunan bir dizi kızılötesi LED ve fotodedektör kullanır.

Yüzey Akustik Dalgası (SAW): Mükemmel netlik ve dayanıklılık sağlar ancak toz ve su gibi çevresel faktörlerden etkilenebilir.

Uygulama Ortamına Göre :

Standart HMI: Kontrollü ortamlarda genel amaçlı kullanım için tasarlanmıştır.

Sağlam HMI: Suya dayanıklılık, darbe emilimi ve geniş sıcaklık toleransı gibi özelliklerle zorlu endüstriyel koşullar için üretilmiştir.

İşlevselliğe Dayalı :

Temel HMI: Basit izleme ve kontrol fonksiyonları sunar.

Gelişmiş HMI: Veri kaydı, ağ bağlantısı ve uzaktan erişim gibi ek özellikler içerir.

5. HMI Dokunmatik Ekran Nasıl Seçilir?

Doğru HMI dokunmatik ekranının seçilmesi, çeşitli faktörlerin dikkatlice değerlendirilmesini gerektirir:

Başvuru Koşulları :

Sistemin karmaşıklığını ve ihtiyaç duyulan işlevleri belirleyin. Örneğin, veri kaydı, alarm yönetimi veya çoklu dokunmatik desteği gerektiriyor mu?

Çevre :

Çalışma ortamını değerlendirin. Zorlu koşullar için, su geçirmezlik ve darbeye dayanıklılık gibi koruyucu özelliklere sahip sağlam HMI'ları tercih edin.

Boyut :

Kurulum için mevcut alanı ve görüntülenmesi gereken bilgi miktarını değerlendirin.

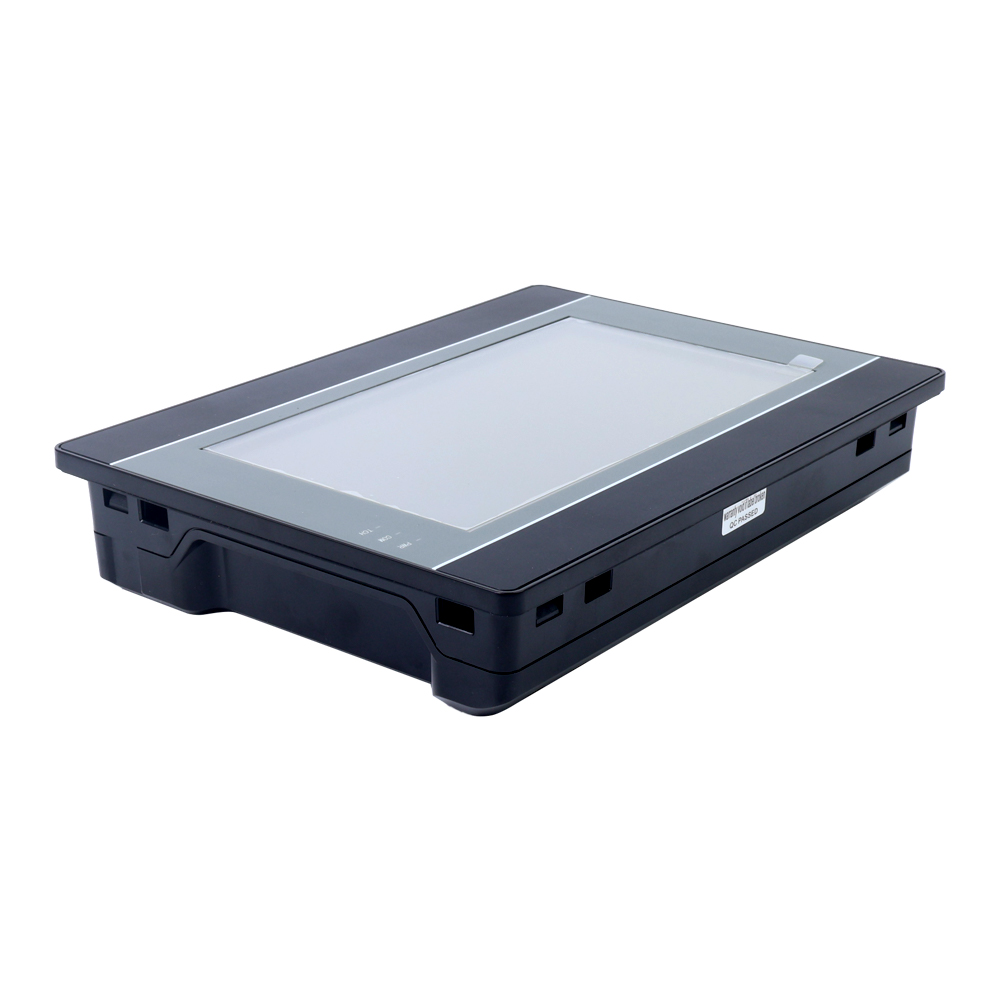

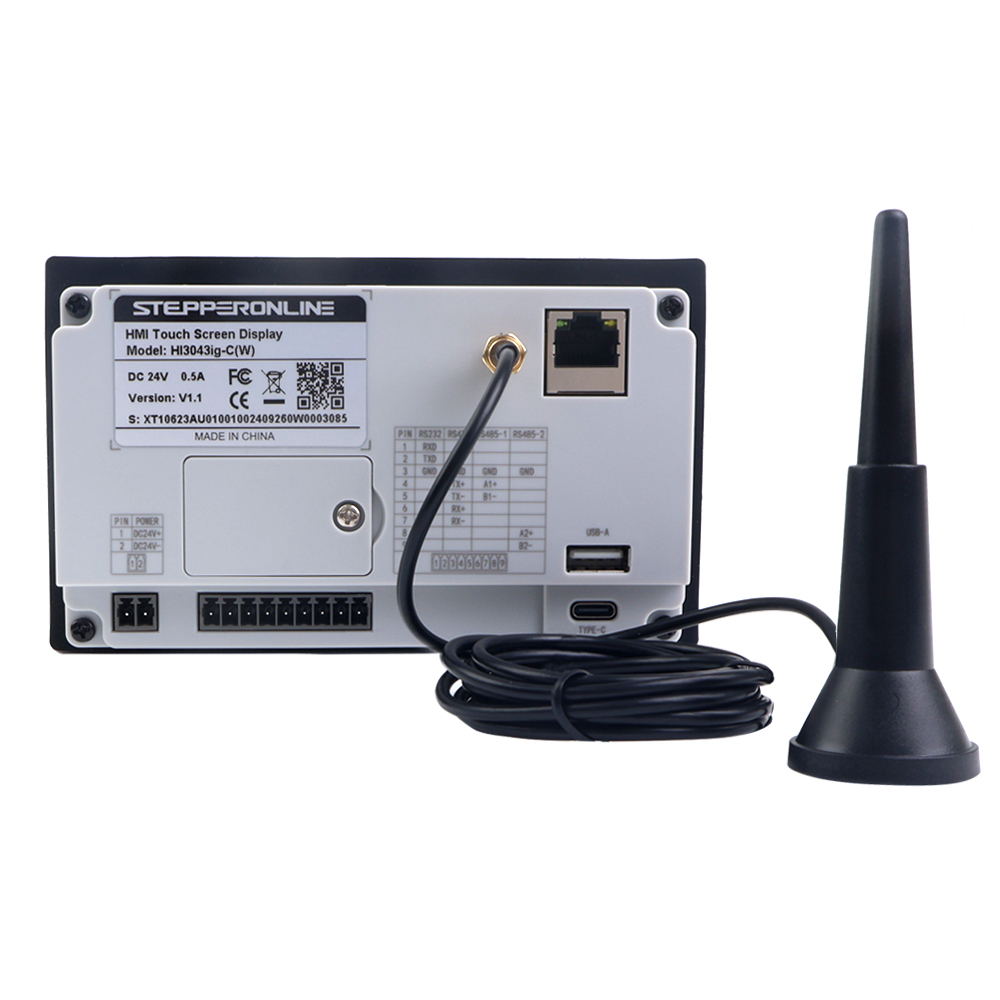

Bağlantı :

Mevcut sistemler ve protokollerle (örneğin Ethernet, Modbus, OPC UA) uyumluluğunu kontrol edin.

Bütçe :

Maliyet hususlarını, gerekli özellikler ve dayanıklılıkla dengeleyin.

Kullanıcı Arayüzü Tasarımı :

Operatör verimliliğini artırmak için HMI'ın sezgisel arayüz tasarımını desteklediğinden emin olun.

6. HMI Dokunmatik Ekran Uygulamaları

HMI dokunmatik ekranlar, çok yönlülükleri nedeniyle birçok sektörde yaygın olarak kullanılmaktadır. İşte bazı yaygın uygulamalar:

Endüstriyel Otomasyon :

Fabrikalardaki üretim hatları, robotik ve proses otomasyonu dahil makinelerin izlenmesi ve kontrol edilmesi için kullanılır.

Enerji Yönetimi :

Enerji santrallerinde, yenilenebilir enerji sistemlerinde ve akıllı şebekelerde enerji dağıtımının izlenmesi ve yönetilmesinde kullanılır.

Sağlık hizmeti :

Hastaların izlenmesi ve ekipmanların çalıştırılması için tıbbi cihazlara ve sistemlere entegre edilir.

Toplu taşıma :

Araçlarda, trenlerde ve gemilerde navigasyon, izleme ve kontrol sistemlerinde kullanılır.

Tüketici Elektroniği :

Ev otomasyon sistemleri, mutfak aletleri ve diğer akıllı cihazlarda kullanılır.

Bina Otomasyonu :

Akıllı binalardaki HVAC sistemlerini, aydınlatmayı ve güvenlik sistemlerini kontrol eder.

Perakende ve Misafirperverlik :

Müşteri etkileşimi ve self servis uygulamaları için kiosklarda, ATM'lerde ve POS sistemlerinde bulunur.

7. Sonuç

HMI dokunmatik ekranlar, insanların makinelerle etkileşim kurma biçiminde devrim yaratarak çeşitli alanlarda sezgisel ve verimli arayüzler sunar. Çalışma prensiplerini, türlerini ve uygulamalarını anlamak, belirli ihtiyaçlar için doğru HMI'ı seçmeye yardımcı olur. İster endüstriyel otomasyon, ister sağlık veya tüketici elektroniği olsun, bu cihazlar üretkenliği ve kullanıcı deneyimini iyileştirmede önemli bir rol oynamaya devam ediyor.
