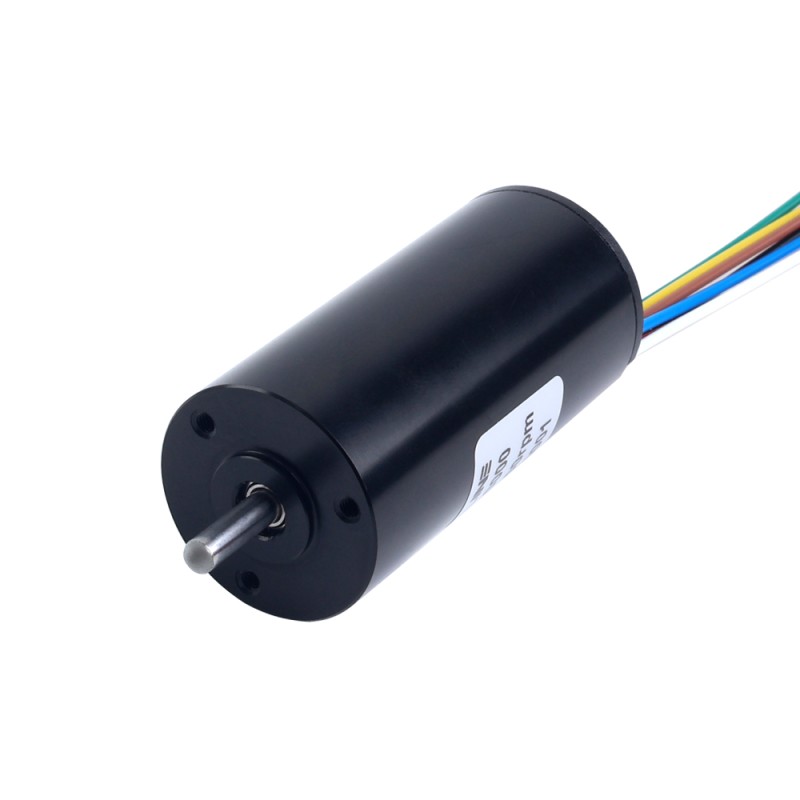

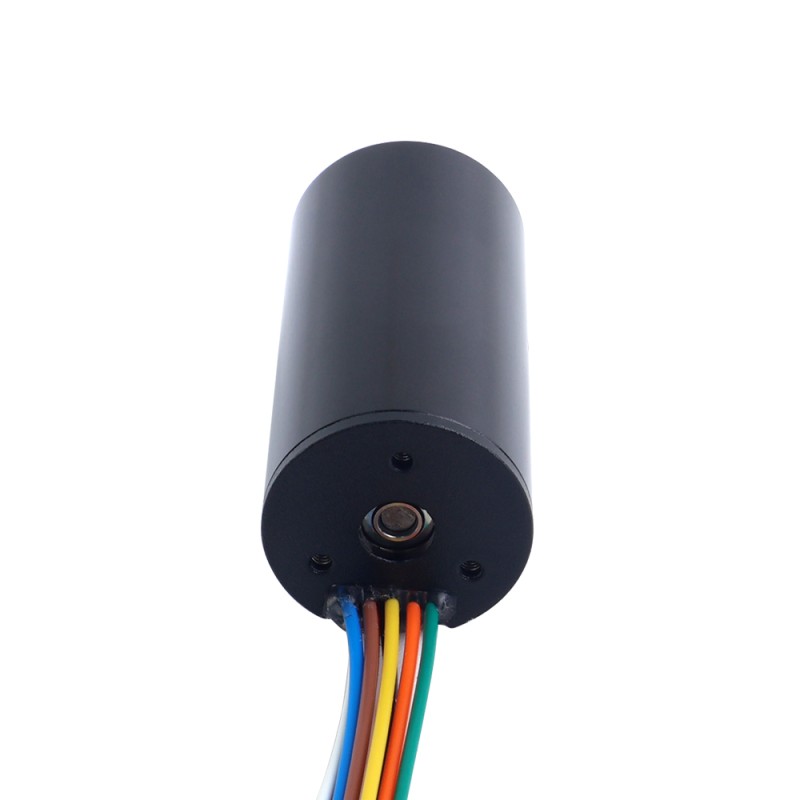

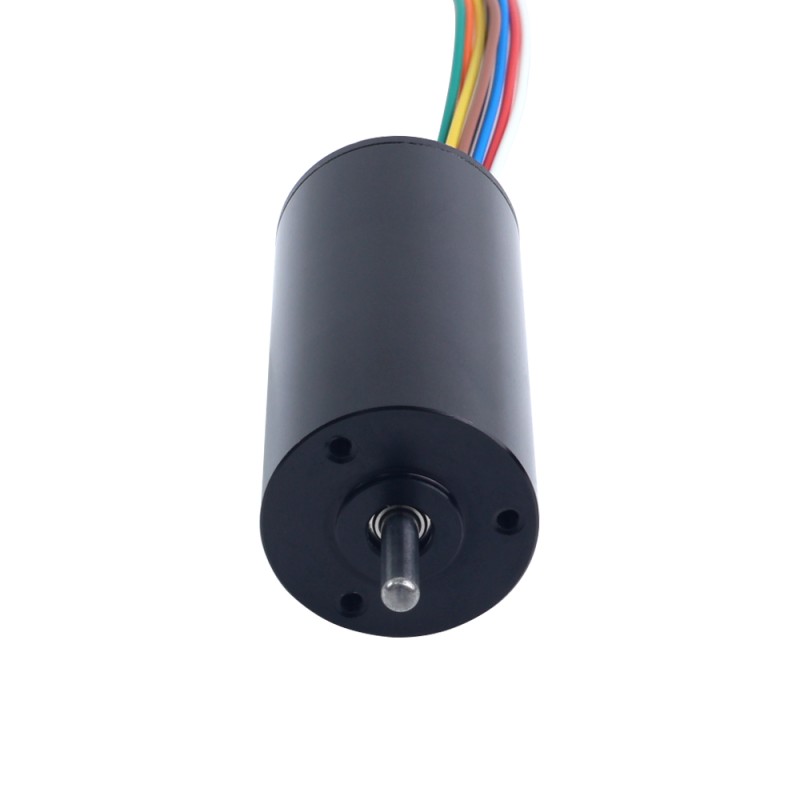

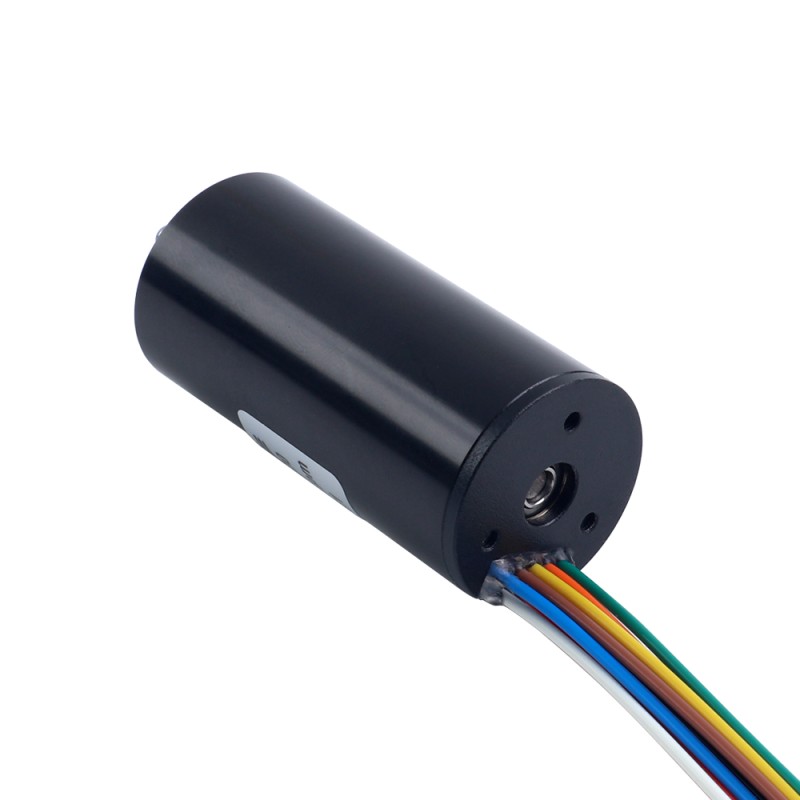

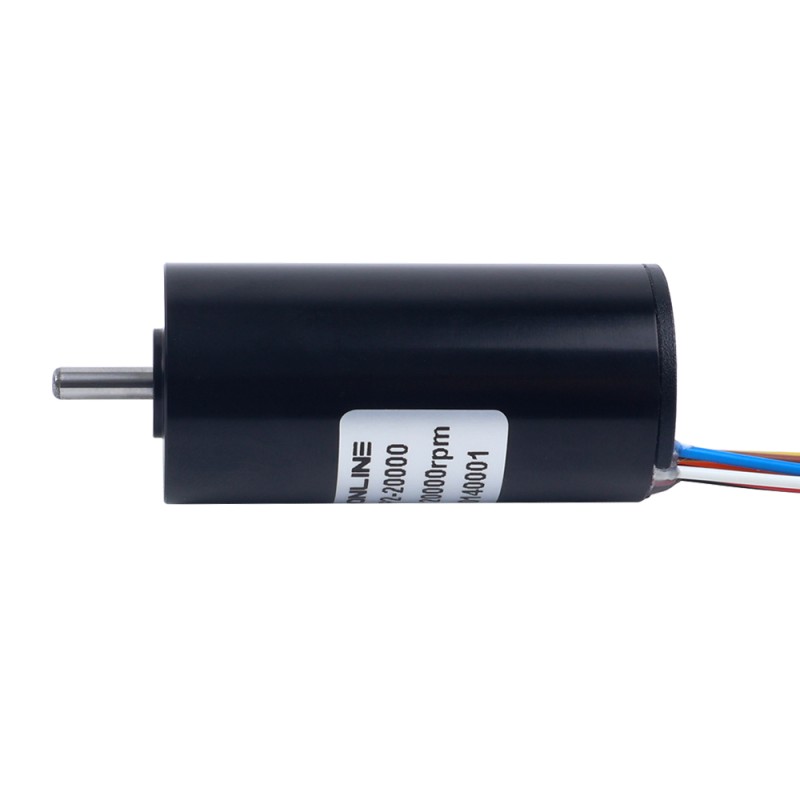

24V 20000RPM 15mNm 31.41W 1.55A Yuvarlak Ф22x45mm Fırçasız Çekirdeksiz Motor

Bu 24V fırçasız çekirdeksiz motor, 31,41 W çıkış gücü sunar. 1,55 A akım çekişiyle 20.000 dev/dak nominal hıza ulaşır ve 15 mNm nominal tork sağlar. Düşük atalet gerektiren kompakt ve hızlı tepki veren uygulamalar için uygundur.

Çekirdeksiz motor, demir kayıplarını ortadan kaldırarak olağanüstü verimlilik sağlar ve sürekli otomasyonda enerji kullanımını önemli ölçüde azaltır. Ultra düşük ataleti, hassas konumlandırma için milisaniye seviyesinde tepki sağlar. Ultra kompakt tasarımı ve doğası gereği sessiz, düşük titreşimli çalışması, kolay entegrasyon ve güvenilir, bakım gerektirmeyen performans sağlar. Robotik, laboratuvar otomasyonu ve hassas tıbbi cihazlar için mükemmeldir.

Elektriksel Özellikler

• Üretici Parça Numarası: 22CL45-24-P2-20000
• Kutup Çifti Sayısı: 1
• Anma Gerilimi: 24 V
• Terminal Direnci: 1,9 Ohm
• Terminal Endüktansı: 0,16 mH
• Yüksüz Hız: 23000 rpm
• Yüksüz Akım: 0,35 A
• Anma Hızı: 20000 rpm
• Anma Akımı: 1,55 A
• Anma Torku: 15 m Nm
• Anma Gücü: 31,41 W
• En Yüksek Güç Çıkışı: 71,65 W
• Verimlilik: %69,48
• Tork Sabiti: 9,69 mNm/A
• Durma Torku: 118,99 mNm
• Geri EMF Sabiti: 1,01 mV/dev/dak
• Hız Sabiti: 985,64 dev/dak/V
• Sürtünme Torku: 3,39 mNm
• Akım Sabiti: 0,1 A/mNm
• Titreşim Genliği: <=0,1mm
• Kanat Maksimum İzin Verilen Sıcaklık: 180°C
• Çalışma Sıcaklığı Aralığı: -20 - 80°C
• Gürültü: <=35dB
• Ömür: 8000 saat

Fiziksel Özellikler

• Çerçeve Boyutu: Φ22 mm
• Motor Uzunluğu: 45,5 mm
• Şaft Çapı: Φ3 mm
• Şaft Uzunluğu: 10,2 mm
• Kablo Uzunluğu: 150 mm

Bağlantı
