Nema 17 Yüksek Sıcaklık Dış Trapezoidal Doğrusal Adım Motoru 1.68A Kablo 4mm (0.15748") Vida Uzunluğu 350mm

0 yorum - Yorum Yap

2.141,58 TL

5 + 2.024,57 TL

10 + 1.919,10 TL

50 + 1.824,29 TL

100 + 1.738,46 TL

Stokta var: 10000
Modeli: 17E15S1684DB4-350RS-H
Brüt ağırlık: 0.59kg
Sertifikalı: ISO, CE, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

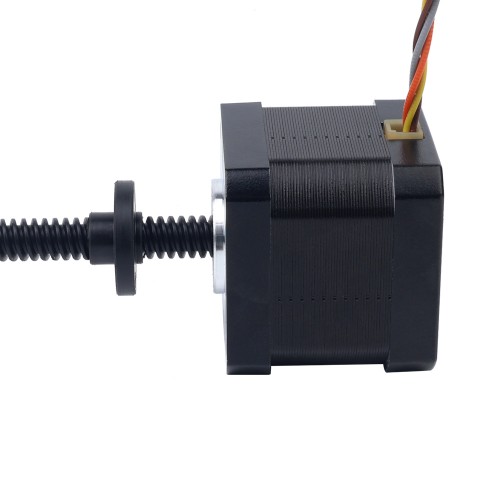

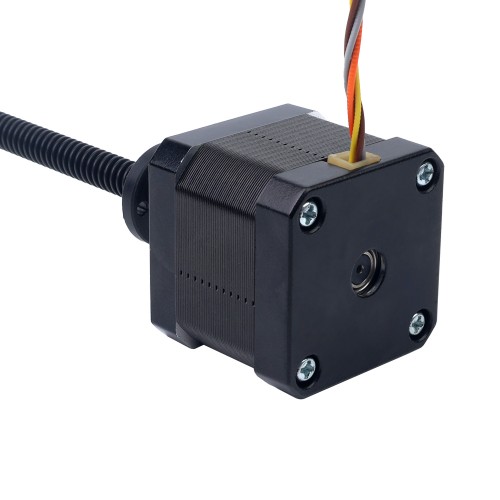

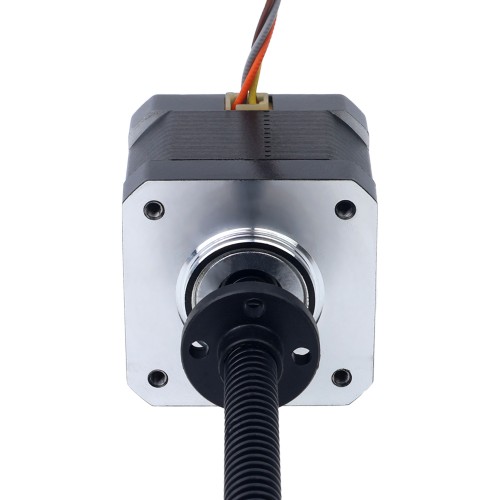

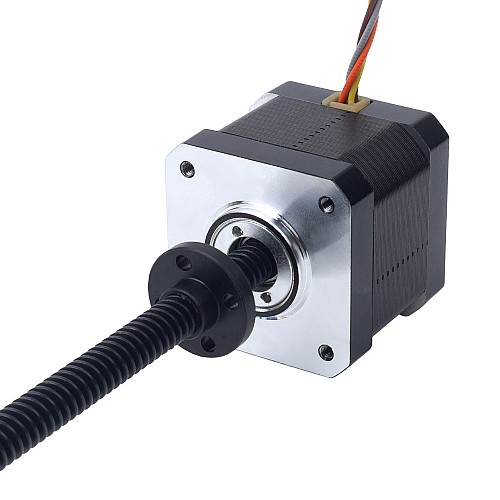

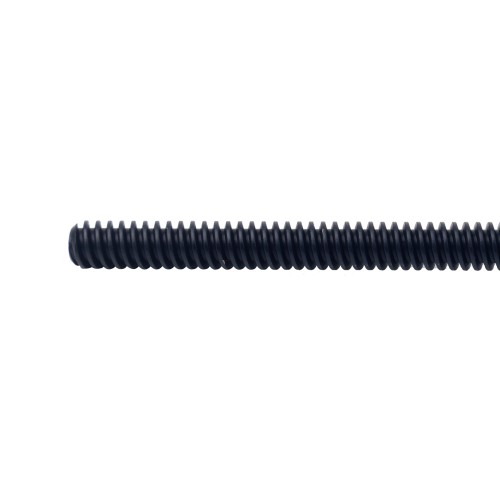

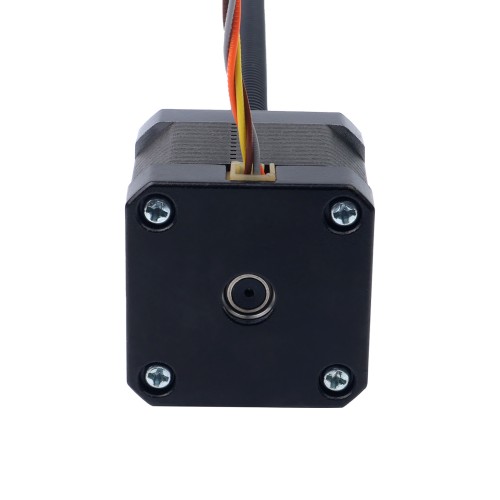

Bu doğrusal adım motoru, bir Nema 17 motor ve bir vidalı milden oluşur ve 40 mm gövde uzunluğuna, 1,8 derecelik adım açısına ve 1,68 A nominal akıma sahiptir. 350 mm uzunluğunda bir Tr8x4 dişli çubuk ve dişli çubuk boyunca hareket eden bir POM vida somunu ile donatılmıştır. Bu motor, H yalıtım sınıfına sahiptir ve bu nedenle 180°C'ye kadar çalışma ortamları için uygundur. 3D yazıcılar için özel olarak geliştirilmiş ve üretilmiştir.

Elektriksel Özellikler

Üretici Parça Numarası: 17E15S1684DB4-350RS-H
Motor Tipi: Harici (Trapezoidal)
Adım Açısı: 1,8 derece
Tutma Torku: 0,45 Nm (63,73 oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1,65 ohm±10%
Endüktans: 3.00mH±20%(1KHz)
Yalıtım Sınıfı: H 180C(356F)

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Gövde Uzunluğu: 40mm
Kurşun Vida Uzunluğu: 350 mm (13,7795")
Kurşun Vida Çapı: Φ8mm(0,315")
Doğrusal Hareket/Adım: 0,02 mm (0,0007874")
Kurşun/Dönüş: 4mm(0,15748")
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 1000mm
Ağırlık: 392g

Bağlantı

A+	A-	B+	B-
Gri	Kahverengi	Turuncu	Sarı

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.68
Bipolar/Tek kutuplu	Bipolar
Endüktans (mH)	3.0
Faz Direnci (ohm)	1.65
Tutma Torku (Ncm)	45
Tutma Torku (oz.in)	63.73
Yalıtım Sınıfı	Sıcaklık 180C(356F)
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Doğrusal Motor Tipi	Dış (Yamuk)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	40
Kodlayıcı ile	HAYIR
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.02
Kurşun Seyahati/Devir (mm)	4
Kurşun Vida Çapı (mm)	8
Kurşun Vida Uzunluğu (mm)	350

Vida Ucu İşleme
- Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
- Özel işlenmiş yataklar ve halka olukları
- Altıgen veya kare uçlar
- Kanal açmalar ve çapraz delikler

Boşluksuz Somun

STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

Enkoderler

Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

Frenler

Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

Kablolama ve Konnektörler

Uçları açıkta kablolar veya konnektörler
Bükülmüş tel uçları
Isı ile büzülen veya genişleyen borular
Kablo koruyucuları

Teflon Kaplı Vida

Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.
