Nema 11 Harici 34mm Yığın 0,75A Kablo 0,635mm (0,025") Uzunluk 100mm
0 yorum - Yorum Yap
1.201,25 TL
5 + 1.158,12 TL
10 + 1.118,40 TL
50 + 1.081,25 TL
100 + 1.046,24 TL
  • Stokta var: 10000
  • Modeli: 11E13S0754ED4-100RS
  • Brüt ağırlık: 0.26kg
  • Sertifikalı: ISO, CE, RoHS

Mevcut Seçenekler:

Sepete Ekle
Soru
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!
ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.
24 saat içinde kargoya verilir!
24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

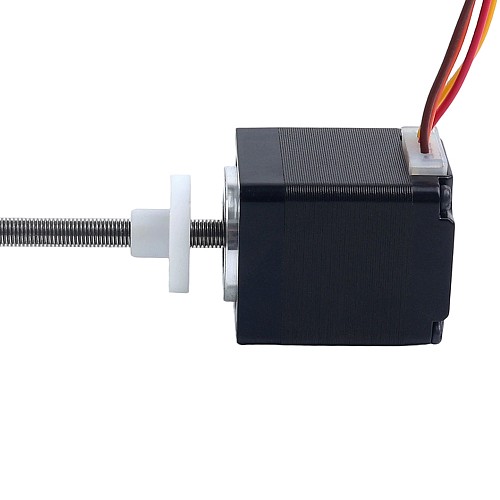

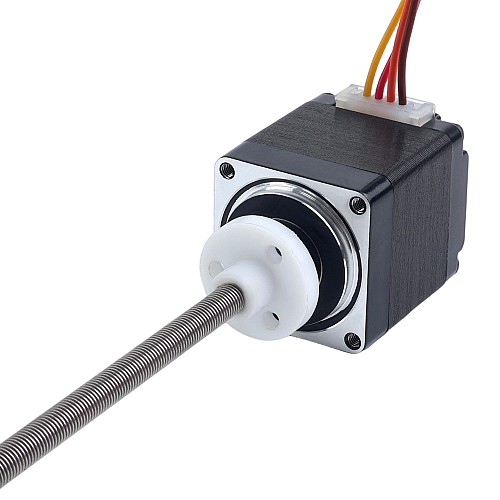

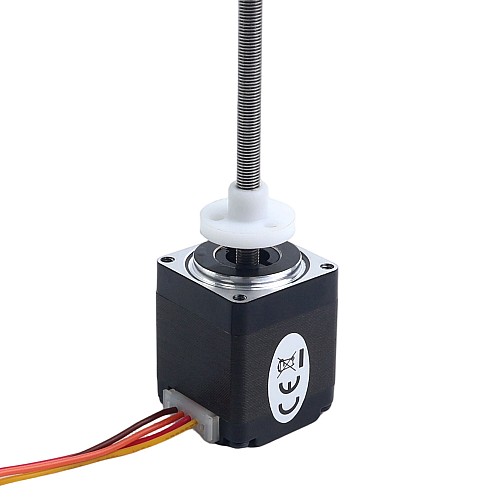

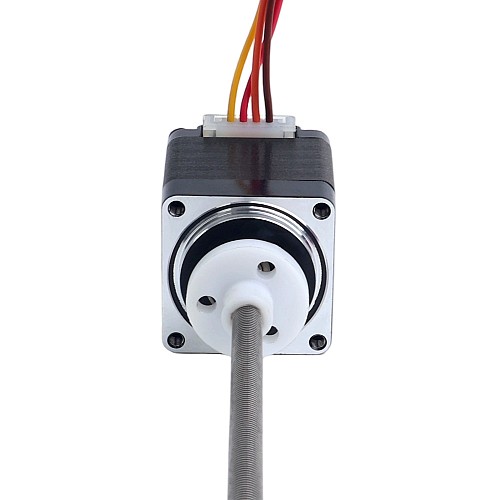

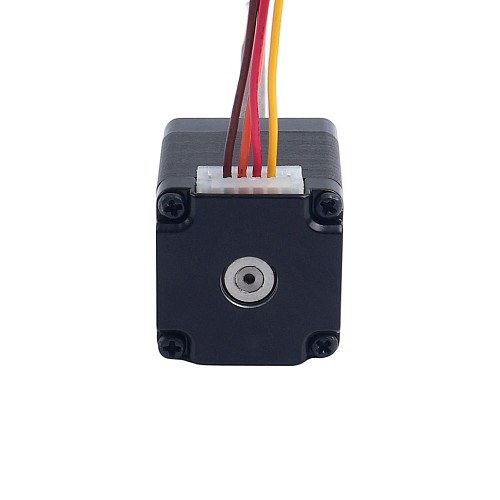

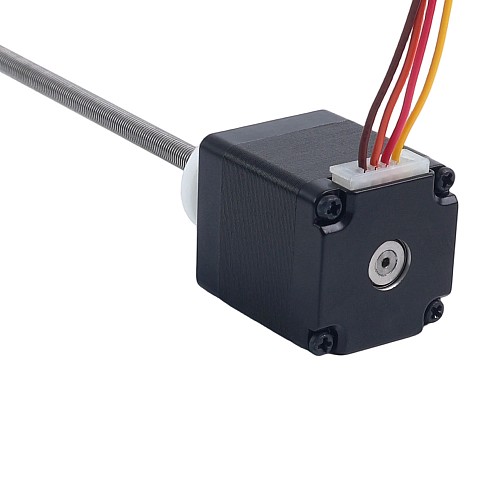

Bu model, Nema 11 harici lineer aktüatör adlı ekonomik bir lineer step motordur. Motor kısmı, 34mm 1,8 derece 0,75A Nema 11 step motordur. 4,76mm(0,1874") çapında 100mm uzunluğunda bir kılavuz mili ve bir POM somunu ile entegre edilmiştir, lineer hareket devir başına 0,635mm(0,025")'dir.

Elektriksel Özellikler

  • Üretici Parça Numarası: 11E13S0754ED4-100RS
  • Motor Tipi: Harici Lineer Step
  • Adım Açısı: 1.8°
  • Holding Torku: 6,0Ncm(8,50oz.in)
  • Anma Akımı/faz: 0,75A
  • Faz Direnci: 3,2ohm
  • Endüktans: 2,0mH ± 20%(1KHz)

Fiziksel Özellikler

  • Gövde Boyutu: 28 x 28mm
  • Gövde Uzunluğu: 34mm

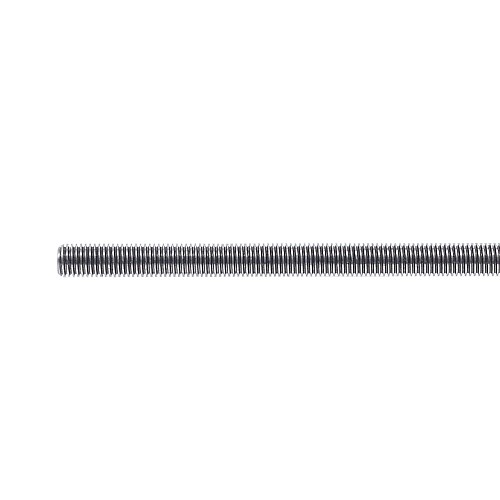

  • Kılavuz Mil Uzunluğu: 100mm(3,937")
  • Kılavuz Mil Çapı: Φ4,76mm(0,1874")
  • Adım başına ilerleme: 0,003175mm(0,000125")
  • Devir başına ilerleme: 0,635mm(0,025")
  • Faz Sayısı: 4
  • Kablo Uzunluğu: 300mm
  • Ağırlık: 128g

Bağlantı

A+
A-
B+
B-
Kırmızı
Kahverengi
Sarı
Turuncu

● Özel bir lineer motor nasıl sipariş edilir?  Özel Lineer Step Motor

● Sadece eski parça numaranız varsa, yenisini buradan alın  Detayları Göster

● Lineer motorları nasıl adlandırıyoruz?  Parça Numarası Yapısı

Elektriksel Özellikler
Adım Açısı(derece) 1.8
Anma Akımı (A) 0.75
Bipolar/Tek Kutuplu Bipolar
Endüktans (mH) 2
Faz Direnci (ohm) 3.2
Tork/İtki Eğrisi Var Mı? HAYIR
Tutma Torku (Ncm) 6
Tutma Torku (oz.in) 8.5
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 11 (28 x 28)
Doğrusal Motor Tipi Harici(Acme)
Envanter Yöntemi Özel Envanter
Gövde Uzunluğu (mm) 34
IP Derecelendirmesi 40
Kablo Uzunluğu (mm) 300
Kodlayıcı ile HAYIR
Kurşun Sayısı 4
Kurşun Seyahati/Adım(mm) 0.003175
Kurşun Seyahati/Devir (mm) 0.635
Kurşun Vida Çapı (mm) 4.76
Kurşun Vida Uzunluğu (mm) 100


  • Vida Ucu İşleme

    • Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
    • Özel işlenmiş yataklar ve halka olukları
    • Altıgen veya kare uçlar
    • Kanal açmalar ve çapraz delikler

  • Boşluksuz Somun

    • STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
    Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

  • Enkoderler

    • Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
    Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
    Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

  • Frenler

    • Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

  • Kablolama ve Konnektörler

    • Uçları açıkta kablolar veya konnektörler
    • Bükülmüş tel uçları
    • Isı ile büzülen veya genişleyen borular
    • Kablo koruyucuları

  • Teflon Kaplı Vida

    • Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
    Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
    Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
    Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.

File Size
11E13S0754ED4-100RS_Full_Datasheet.pdf 53.36KB Download
