Nema 11 Harici Acme Lineer Adım Motoru 1.0A 32.2mm Yığın Optik Döner Kodlayıcı 300PPR

0 yorum - Yorum Yap

3.117,36 TL

5 + 2.988,82 TL

10 + 2.870,53 TL

50 + 2.761,21 TL

100 + 2.659,57 TL

Stokta var: 10000
Modeli: 11E13S1004HD5-180RS-E22-300
Brüt ağırlık: 0.30kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

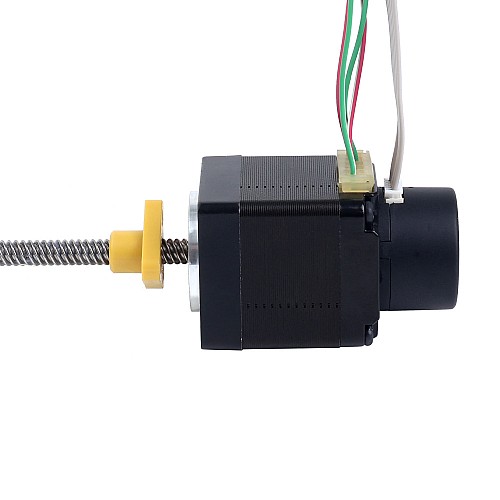

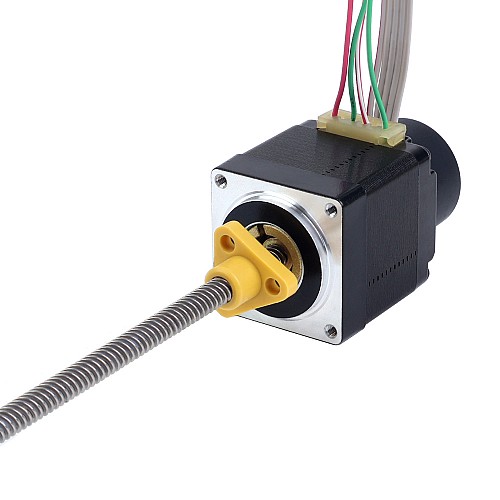

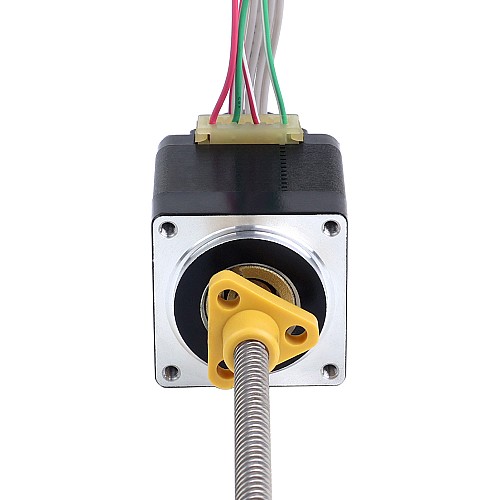

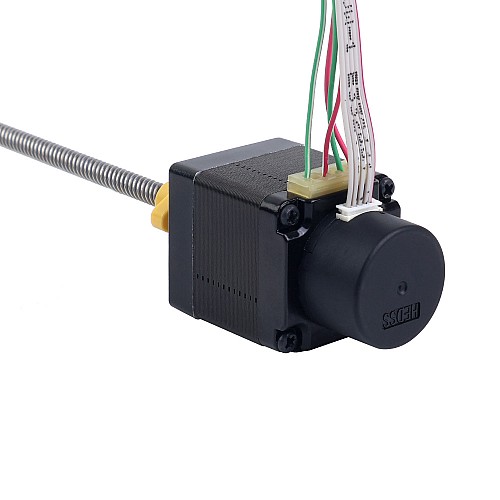

Bu, 300ppr optik döner kodlayıcı ile entegre edilmiş ve 180 mm (7,0866") uzunluğunda, 4,76 mm (0,1874") çapında, 5,08 mm (0,2") uzunluğunda bir ACME vidalı mil ve bir POM somunu ile donatılmış bir Nema 11 doğrusal adım motorudur. Kodlayıcı takıldıktan sonra, doğrusal motorun kontrol doğruluğu ve kararlılığı iyileştirilir. Otomatik üretim, ulaşım, tıbbi ekipman, sahne ekipmanı, robot vb. alanlarda yaygın olarak kullanılır.

Motor Özellikleri

Üretici Parça Numarası: 11E13S1004HD5-180RS-E22-300
Motor Tipi: Harici (ACME)
Adım Açısı: 1,8°
Tutma Torku: 0,05 Nm (7,08 oz.in)
Anma Akımı/faz: 1.0A
Faz Direnci: 2.1ohm
Endüktans: 1,5mH±20%(1KHz)
Çerçeve Boyutu: 28 x 28mm
Gövde Uzunluğu: 32,2 mm

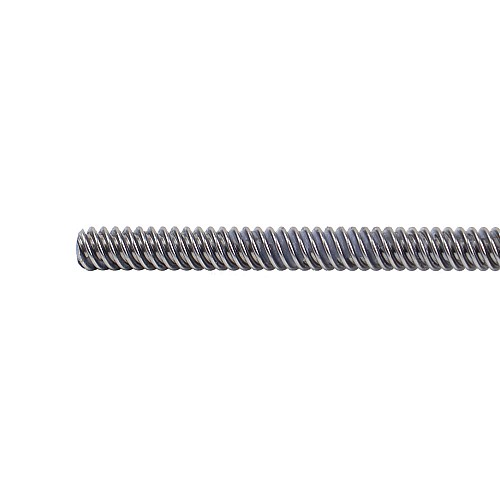

Kurşun Vida Uzunluğu: 180 mm (7.0866")
Kurşun Vida Çapı: Φ4,76 mm (0,1874")
Kurşun/Adım: 0,0254 mm (0,001")
Kurşun Seyahati/Devir: 5,08 mm (0,2")
Potansiyel Müşteri Sayısı: 4
Konu Başlatma Sayısı: 4
Kablo Uzunluğu: 500mm

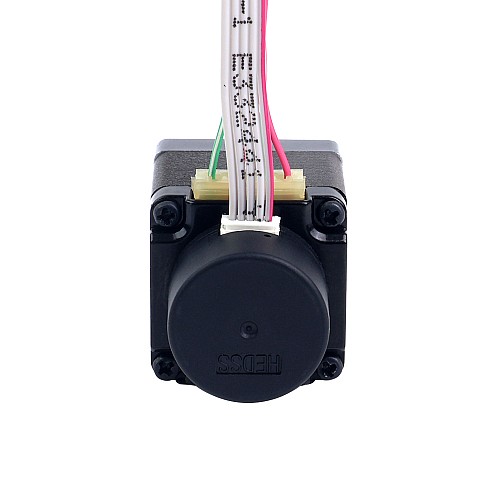

Kodlayıcı Spesifikasyonu

Kodlayıcı Türü: Optik Artımlı
Sürüş Voltajı: 5VDC
Çıkış akımı: ≤20mA
Çözünürlük: 300ppr
Çıkış Sinyali: 2 Kanal
Mil Çapı: Φ4mm
Çıkış Frekansı: ≤30KHz
Çıkış Düşük Voltajı: ≤0,3 VDC
Çıkış Yüksek Voltajı: ≥3,4 VDC

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-
Renk	Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

PIN	1	2	3	4	5
Kodlayıcı	0V	Kuzey Karolina	Ch B	+5V	A Bölümü

Ürün Tipi
Ürün Türü	Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.0
Bipolar/Tek Kutuplu	Bipolar
Çıkış Devresi Tipi	İtme-Çekme (Tek Uçlu)
Çıkış Sinyali Kanalları	2
Endüktans (mH)	1.5
Faz Direnci (ohm)	2.1
Kodlayıcı Çözünürlüğü	300PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (Ncm)	5
Tutma Torku (oz.in)	7.08
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Doğrusal Motor Tipi	Harici(Acme)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	32.2
IP Derecelendirmesi	40
Kodlayıcı ile	Evet
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.0254
Kurşun Seyahati/Devir (mm)	5.08
Kurşun Uzunluğu (mm)	500
Kurşun Vida Çapı (mm)	4.76
Kurşun Vida Uzunluğu (mm)	180

Vida Ucu İşleme
- Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
- Özel işlenmiş yataklar ve halka olukları
- Altıgen veya kare uçlar
- Kanal açmalar ve çapraz delikler

Boşluksuz Somun

STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

Enkoderler

Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

Frenler

Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

Kablolama ve Konnektörler

Uçları açıkta kablolar veya konnektörler
Bükülmüş tel uçları
Isı ile büzülen veya genişleyen borular
Kablo koruyucuları

Teflon Kaplı Vida

Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.
