NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm

NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
NEMA 34 Harici Bilyalı Vidalı Lineer Adım Motoru 4,5 Nm (637,25 oz.in) 5,5 A 76 mm Kablo 10 mm (0,3937") Kablo Uzunluğu 200 mm
0 yorum - Yorum Yap
5.593,73 TL
5 + 5.414,80 TL
10 + 5.246,98 TL
50 + 5.088,98 TL
100 + 4.940,37 TL
  • Stokta var: 10000
  • Modeli: 34E30S5504B1Q5-200RS
  • Brüt ağırlık: 2.96kg
  • Sertifikalı: ISO, CE, RoHS

Mevcut Seçenekler:

Sepete Ekle
Soru
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!
ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.
24 saat içinde kargoya verilir!
24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

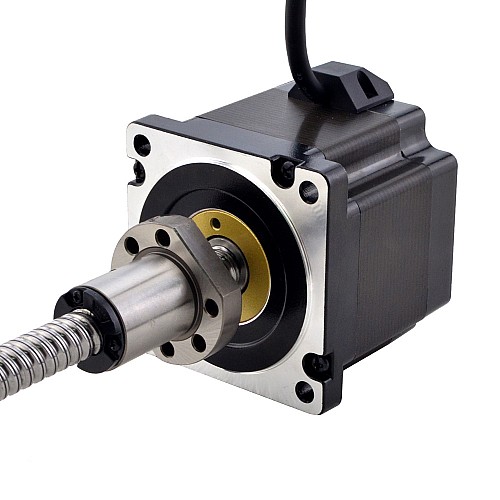

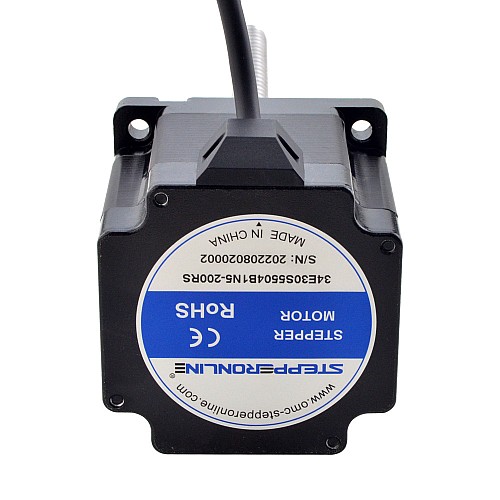

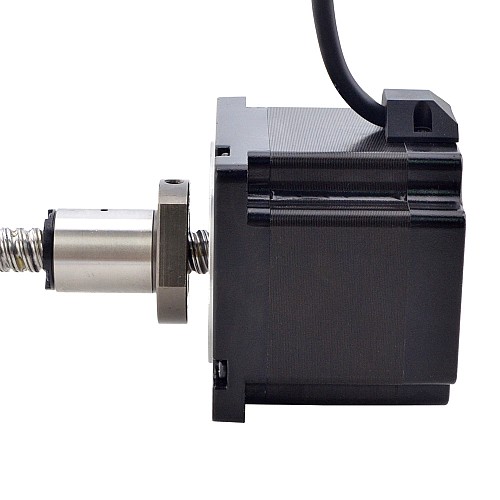

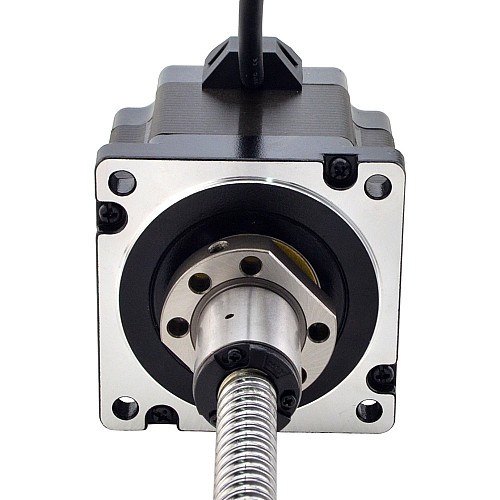

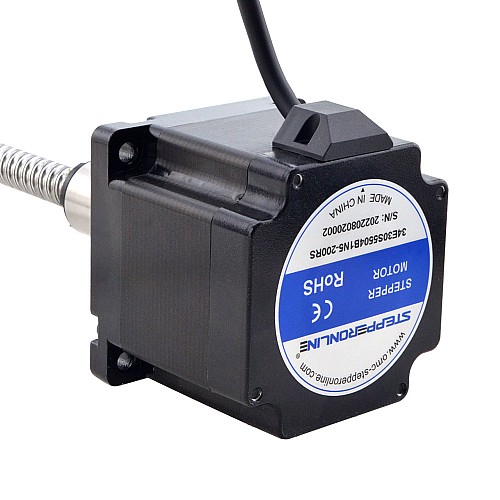

Bu model, 76 mm gövde uzunluğuna, 1,8 derece adım açısına ve 5,5 A nominal akıma sahip bir Nema 34 bilyalı vidalı doğrusal adım motorudur. 15 mm (0,5906") çapında, 200 mm (7,8740") uzunluğunda bir bilyalı vida ve çelik bir vida somunu ile entegre edilmiştir. Lineer hareket hızı devir başına 10 mm'dir (0,3937"). Yüksek performans, uzun ömür, düşük gürültü ve yüksek verimlilik özelliklerine sahiptir.

Elektriksel Özellikler

  • Üretici Parça Numarası: 34E30S5504B1Q5-200RS
  • Motor Tipi: Harici (Bilyalı Vida)
  • Adım Açısı: 1,8°
  • Tutma Torku: 4,5 Nm (637,25 oz.in)
  • Anma Akımı/faz: 5,5A
  • Faz Direnci: 0,5 ohm
  • Endüktans: 4,5mH±20%(1KHz)

Fiziksel Özellikler

  • Çerçeve Boyutu: 86 x 86mm
  • Gövde Uzunluğu: 76mm

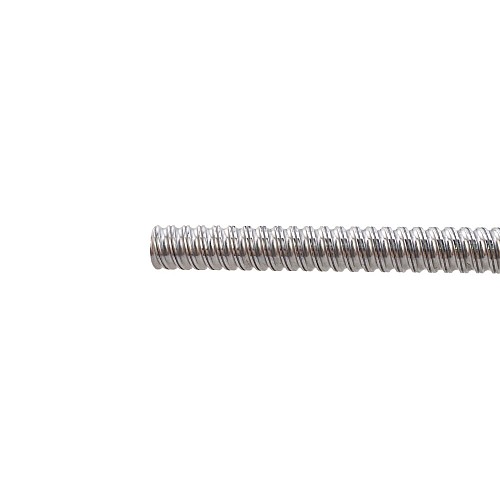

  • Kurşun Vida Uzunluğu: 200 mm (7,8740")
  • Kurşun Vida Çapı: Φ15mm(0,5906")
  • Kurşun/Adım: 0,05 mm (0,001969")
  • Kurşun Seyahati/Devir: 10 mm (0,3937")
  • Potansiyel Müşteri Sayısı: 4
  • Kablo Uzunluğu: 500mm

Bağlantı

A+
A-
B+
B-
Kırmızı
Kırmızı/Beyaz
Yeşil
Yeşil/Beyaz

● Özel bir doğrusal motor nasıl sipariş edilir? Özel Doğrusal Adım Motoru

● Yalnızca eski parça numaranız varsa, yenisini buradan alın Ayrıntıları Göster

● Lineer motora nasıl isim verdik? Parça Numarası Yapı

Elektriksel Özellikler
Adım Açısı(derece) 1.8
Anma Akımı (A) 5.5
Bipolar/Tek Kutuplu Bipolar
Endüktans (mH) 4.5
Faz Direnci (ohm) 0.5
Tork/İtki Eğrisi Var Mı? HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 34 (86 x 86)
Doğrusal Motor Tipi Harici (Bilyalı Vida)
Envanter Yöntemi Özel Envanter
Gövde Uzunluğu (mm) 76
IP Derecelendirmesi 40
Kablo Uzunluğu (mm) 500
Kurşun Sayısı 4
Kurşun Seyahati/Adım(mm) 0.05
Kurşun Seyahati/Devir (mm) 10
Kurşun Vida Çapı (mm) 15
Kurşun Vida Uzunluğu (mm) 200


  • Vida Ucu İşleme

    • Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
    • Özel işlenmiş yataklar ve halka olukları
    • Altıgen veya kare uçlar
    • Kanal açmalar ve çapraz delikler

  • Boşluksuz Somun

    • STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
    Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

  • Enkoderler

    • Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
    Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
    Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

  • Frenler

    • Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

  • Kablolama ve Konnektörler

    • Uçları açıkta kablolar veya konnektörler
    • Bükülmüş tel uçları
    • Isı ile büzülen veya genişleyen borular
    • Kablo koruyucuları

  • Teflon Kaplı Vida

    • Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
    Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
    Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
    Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.

File Size
34E30S5504B1Q5-200RS_Full_Datasheet.pdf 121.08KB Download
34E30S5504B1Q5-200RS.STEP 640.69KB Download
