Nema 8 step motor bilyalı vida lineer aktüatör 0,5A Strok 90mm 0,01Nm(1,416oz.in) Kurşun adımı 1mm(0,03937") sensörlü

0 yorum - Yorum Yap

10.207,40 TL

5 + 9.740,04 TL

10 + 9.313,16 TL

50 + 8.922,62 TL

100 + 8.679,74 TL

Stokta var: 200
Modeli: LMD8S12BSS05-090
Brüt ağırlık: 0.33kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

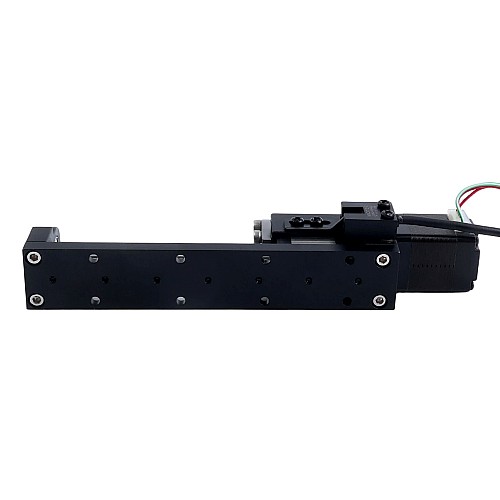

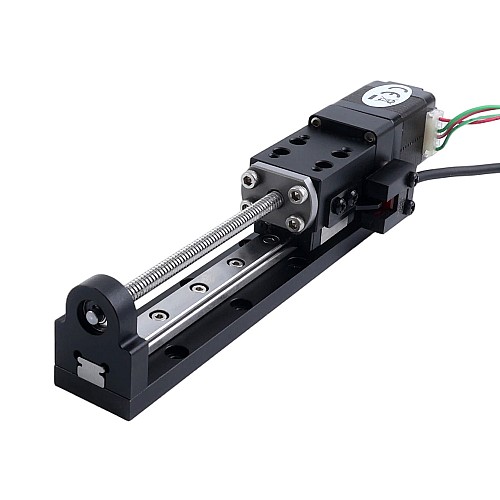

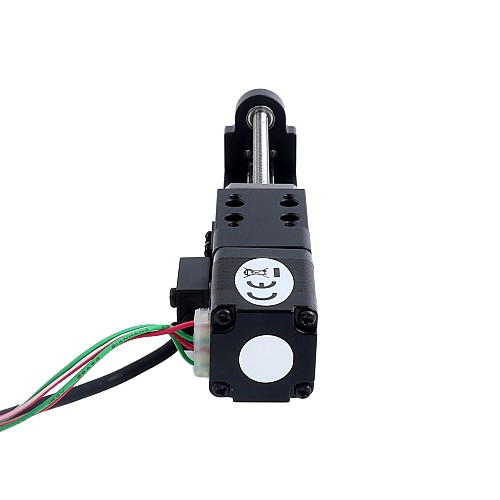

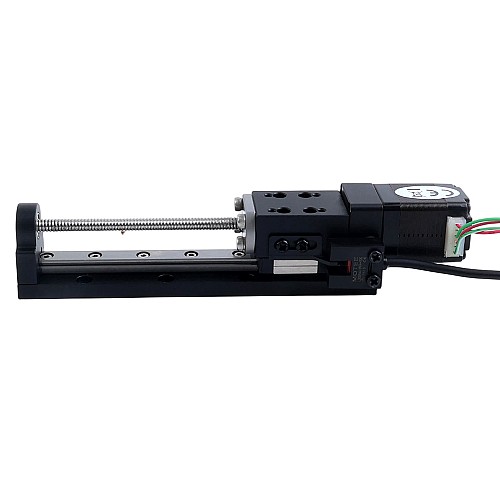

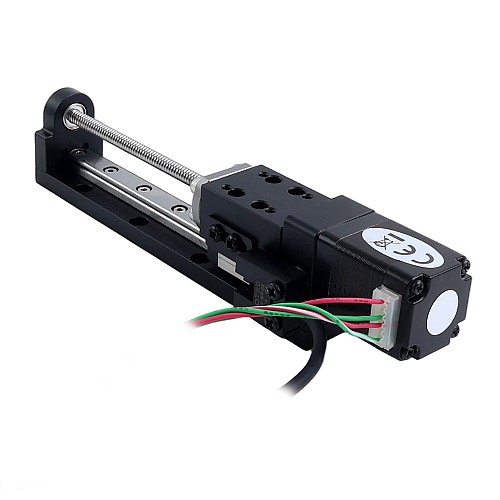

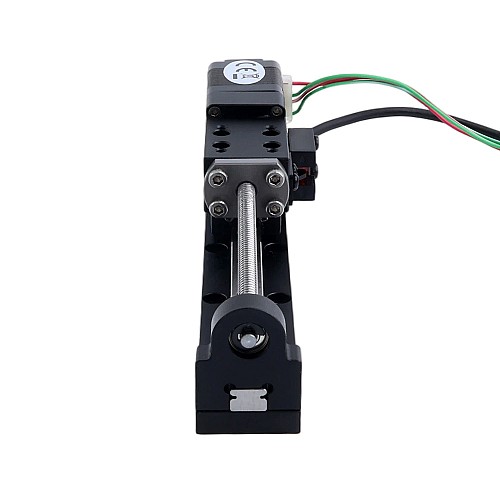

Bu, LMD serisi Nema 8 kademeli motor lineer aktüatördür, strok 90mm 0,01Nm(1,416oz.in) Kurşun 1mm(0,03937") ve sensörlüdür. Bu tip aktüatör, yüksek düzeyde entegre edilmiş bir bilyalı vidalı lineer step motor ve kızak rayından oluşur. Basit yapı ve küçük montaj alanı avantajlarına sahiptir. Kaplin olmadığından, doğruluğu geleneksel kaplin yapısına sahip lineer aktüatörlerden daha yüksektir. Ayrıca, aktüatör sıfır noktası konumunu algılamak için bir fotoelektrik sensör ile donatılmıştır. Bu aktüatör, tıp endüstrisinde, ölçümde, lazer kaynağında, lazer kesimde, küçük CNC takım tezgahlarında, gravür makinelerinde, freze makinelerinde vb. yaygın olarak kullanılır.

Elektriksel Özellikler

Üretici Parça Numarası: LMD8S12BSS05-090
Vida Tipi: Bilyalı Vida
Adım Açısı: 1.8deg
Tutma Torku: 0,01Nm(1,416oz.in)
Nominal Yük Kapasitesi: 17,5N
Nominal Akım/faz: 0,5A
Faz Direnci: 5,1ohms ± 10%
Endüktans: 1,5mH ± 20%(1KHz)
Sensör Tipi: NPN

Fiziksel Özellikler

Motor Boyutu: 20x 20 x 28.2mm
Kurşun Vida Uzunluğu: 124mm
Kurşun Vida Çapı: 4mm
Maks. Strok Uzunluğu: 90mm(3,54")
Maks. Hız: 20mm/s
Konum Doğruluğu: ± 0,02mm
Kurşun/Adım: 0,005mm(0,00019685")
Kurşun/Devir: 1mm(0,03937")
Kablo Sayısı: 4
Kablo Uzunluğu: 320mm
Ağırlık: 0,20kg

Motor Bağlantısı

Pin No.	1	2	3	4
Bipolar	A+	A-	B+	B-
Kablo Renkleri	Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

Fotoelektrik Sensör Bağlantı Şeması

Pin No.	1	2	3	4
Bağlantı Tipi	+5~24V	GND	Sinyal Hattı	Kullanılmaz
Kablo Renkleri	Kahverengi	Mavi	Siyah	Beyaz

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	0.5
Endüktans (mH)	1.5
Faz Direnci (ohm)	5.1
Tutma Torku (Ncm)	1
Tutma Torku (oz.in)	1.416
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 08 (20 x 20)
Doğrusal Motor Tipi	Bilyalı Vida
Kurşun Seyahati/Adım(mm)	0.005
Kurşun Seyahati/Devir (mm)	1
Kurşun Vida Çapı (mm)	4
Kurşun Vida Uzunluğu (mm)	124
Strok Uzunluğu (mm/ft)	90/0.3

Limit Anahtarı

StepperOnline'dan lineer aktüatörler, standart olarak limit anahtarı olarak kullanılan bir NPN fotoelektrik sensör ile gelir.

StepperOnline ayrıca sensörün özelleştirilmesini destekler, şunları içerir:

Sensör tipi (NPN veya PNP)
Sensör muhafaza tasarımı
Sensörlerin miktarı ve montaj pozisyonları

Enkoderler

StepperOnline, lineer aktüatörlere enkoderlerin özel kurulumunu destekler. Müşteriler, indeks (Z-faz) çıkışlı veya çıkışsız enkoderlerin yanı sıra single-ended veya diferansiyel (line driver) gibi çıkış tiplerini seçebilir.

Ayrıca, müşteriler daha kolay ve daha hassas konumlandırma elde etmek için çeşitli çözünürlükler arasından serbestçe seçim yapabilir.

Tüm standart StepperOnline enkoderleri optik artımlı enkoderlerdir. Özel enkoder kurulumu talep ederken, lütfen özellikle çözünürlük, indeks sinyali ve çıkış tipi ile ilgili ayrıntılı özellikleri sağlayın.

Frenler

Dikey uygulamalarda veya ani güç kesintileri sırasında olası tehlikeleri önlemek için StepperOnline, operasyonel güvenliği sağlamak amacıyla lineer aktüatörlere fren takılmasını destekler. StepperOnline, güç kesildiğinde otomatik olarak devreye giren ve ekipmanın güvenli ve kararlı konumlanmasını sağlayan standart güç kesmeli frenler kullanır.

Kablolar

StepperOnline, lineer aktüatörleri için motor uçları, enkoder kabloları ve fren uçları dahil olmak üzere kablo özelleştirme seçenekleri sunar. Özelleştirme seçenekleri şunları içerir:

Uzunluk ve tel kesiti
Konnektör veya terminal tipi
Tel bükümü (örgülü tel)
Isıyla büzülen tüp, kablo salmastrası veya yüksek esneklikli kablolar gibi koruyucu kılıflar

File	Size
LMD8S12BSS05-090_Full_Datasheet.pdf	216.18KB	Download
