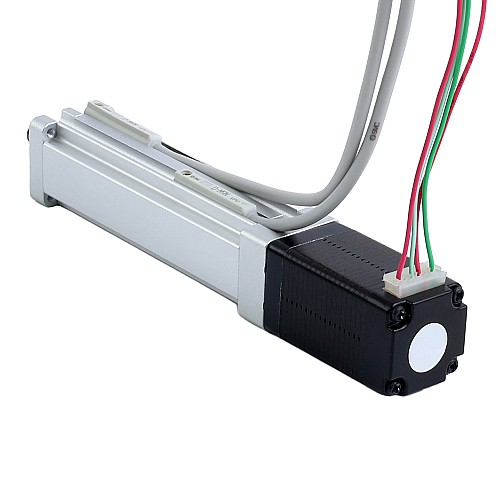

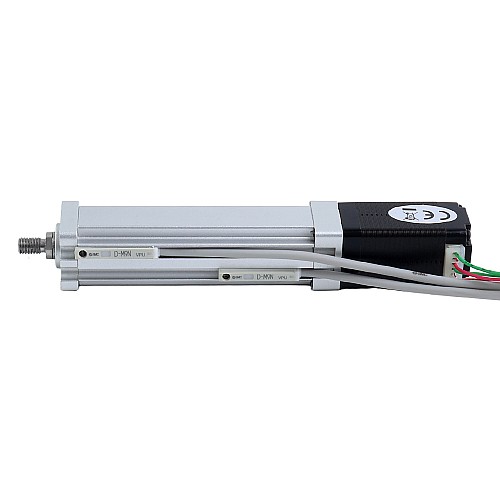

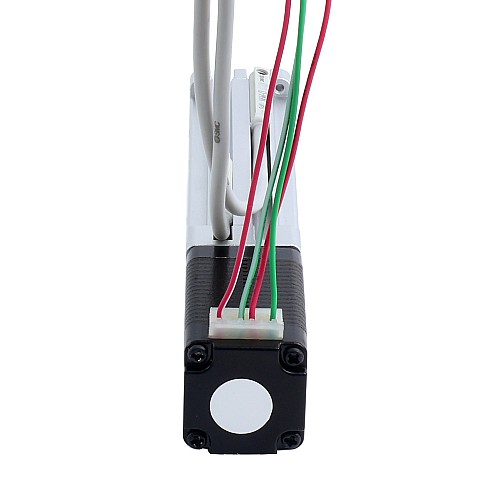

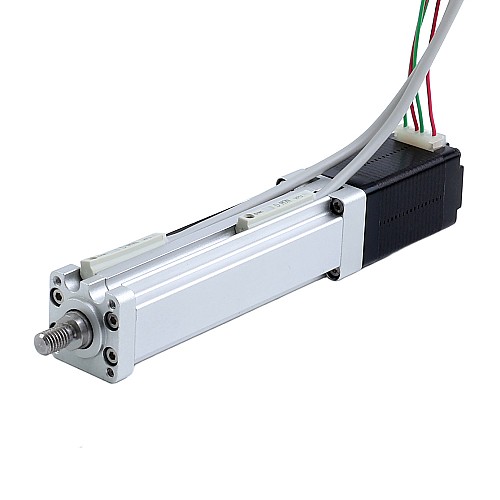

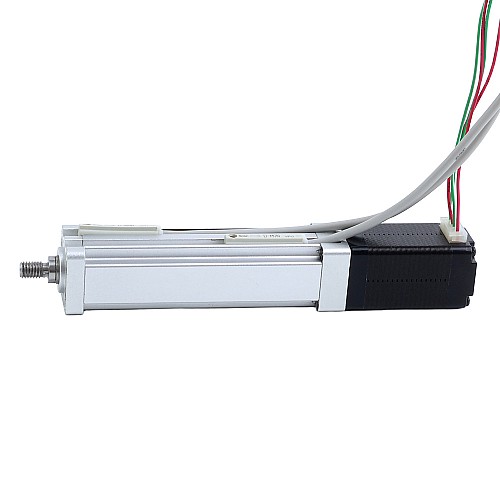

Nema 8 Bilyalı Vidalı Elektrikli Eilindir 0,5A Konum 40mm 0,02Nm(2,83oz.in) Adım 1mm(0,03937") Sınır anahtarı

Yeni

Nema 8 Bilyalı Vidalı Elektrikli Eilindir 0,5A Konum 40mm 0,02Nm(2,83oz.in) Adım 1mm(0,03937") Sınır anahtarı

0 yorum - Yorum Yap

11.901,12 TL

5 + 11.207,90 TL

10 + 10.591,04 TL

50 + 10.038,12 TL

100 + 9.540,40 TL

Stokta var: 200
Modeli: LCB8S15BSS05-40D
Brüt ağırlık: 0.30kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

Bu LCB serisi mini Elektrikli Silindir, 0.5A anma akımına sahip bir Nema 8 step motoru entegre eder. 1mm hatve ve 40mm strok uzunluğuna sahip 4mm çapında Bilyalı Vidalı ile donatılmıştır ve çok çeşitli otomasyon uygulamaları için ideal olan kompakt bir lineer aktüatör oluşturur.
Bu Elektrikli Silindir, isteğe bağlı olarak enkoder, el çarkı ve fren gibi aksesuarlarla donatılabilir, böylece işlevselliğini ve esnekliğini artırarak çeşitli uygulama gereksinimlerini karşılar.

Elektriksel Özellikler

MPN: LCB8S15BSS05-40D
Vida Tipi: Bilyalı Vidalı
Adım Açısı: 1.8deg
Tutma Torku: 0.02Nm(2.83oz.in)
Anma Akımı/faz: 0.5A
Faz Direnci: 12.5ohms ± 10%
Endüktans: 4.5mH ± 20%(1KHz)
Anahtar Çıkış Tipi: NPN
Sınır anahtarı sayısı: 2

Fiziksel Özellikler

Motor Boyutu: 20 x 20 x 38.2mm
Kurşun Vida Çapı: 4mm
Strok Uzunluğu: 40mm(1.5748")
Hatve/Adım: 0.005mm(0.00019685")
Hatve/Devir: 1mm(0.03937")
Tel Sayısı: 4
Kablo Uzunluğu: 320mm
Ağırlık: 0.15kg

Motor Bağlantısı

Pin No.	1	2	3	4
Bipolar	A+	A-	B+	B-
Kablo Renkleri	Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

Manyetik Anahtar Bağlantısı

Pin No.	1	2	3
Bipolar	DC 5~24V	GND	Sinyal hattı
Kablo Renkleri	Kahverengi	Mavi	Siyah

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	0.5
Endüktans (mH)	4.5
Faz Direnci (ohm)	12.5
Tutma Torku (Ncm)	2
Tutma Torku (oz.in)	2.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 08 (20 x 20)
Doğrusal Motor Tipi	Bilyalı Vida
Kurşun Seyahati/Adım(mm)	0.005
Kurşun Seyahati/Devir (mm)	1
Kurşun Vida Çapı (mm)	4
Strok Uzunluğu (mm/ft)	40/0.13

File	Size
LCB8S15BSS05-40D_Full_Datasheet.pdf	148.04KB	Download

Etiketler: Tutma Torku (Ncm): 2, Anma Akımı (A): 0.5, Tutma Torku (oz.in): 2.83, Adım Açısı(derece): 1.8, Faz Direnci (ohm): 12.5, Endüktans (mH): 4.5, Doğrusal Motor Tipi: Bilyalı Vida, Kurşun Seyahati/Devir (mm): 1, Kurşun Seyahati/Adım(mm): 0.005, Kurşun Vida Çapı (mm): 4, Çerçeve Boyutu (mm): Nema 08 (20 x 20), Strok Uzunluğu (mm/ft): 40/0.13
