Nema 23 Bilyalı Vidalı Elektrikli Eilindir 3,0A Konum 75mm 0,8Nm(113,29oz.in) Adım 10mm(0,393701") Sınır anahtarı

Yeni

Nema 23 Bilyalı Vidalı Elektrikli Eilindir 3,0A Konum 75mm 0,8Nm(113,29oz.in) Adım 10mm(0,393701") Sınır anahtarı

0 yorum - Yorum Yap

9.771,32 TL

5 + 9.202,30 TL

10 + 8.695,84 TL

50 + 8.241,82 TL

100 + 7.833,34 TL

Stokta var: 200
Modeli: LCB23S18B1L30-75D
Brüt ağırlık: 1.76kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

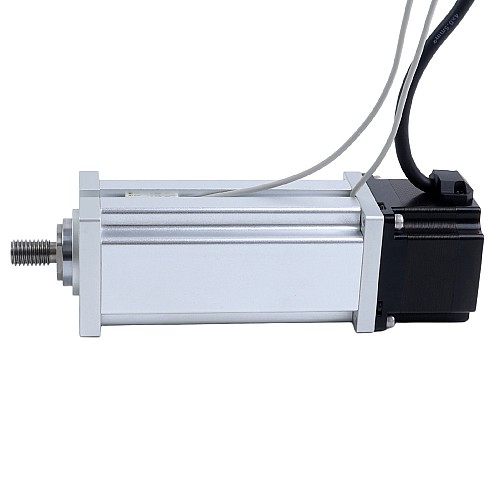

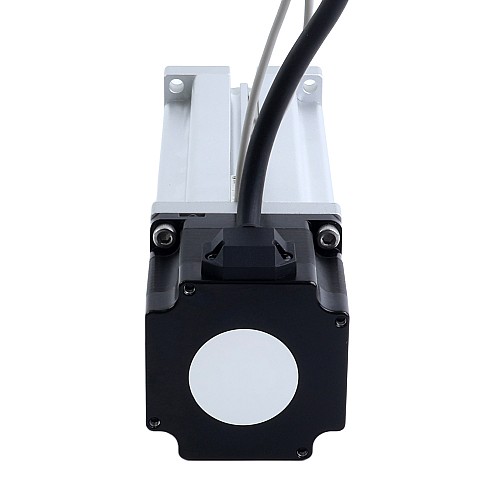

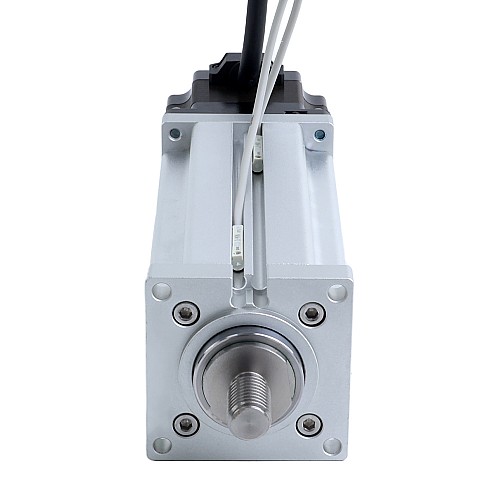

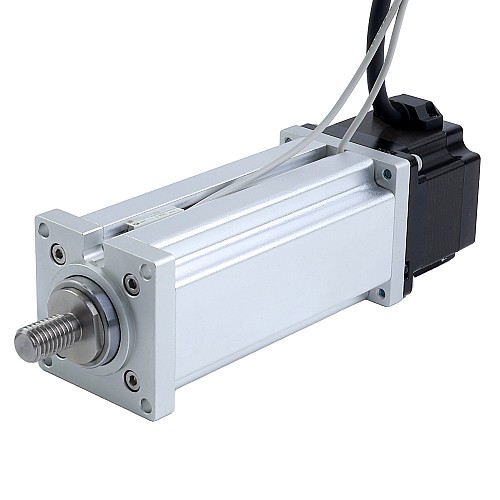

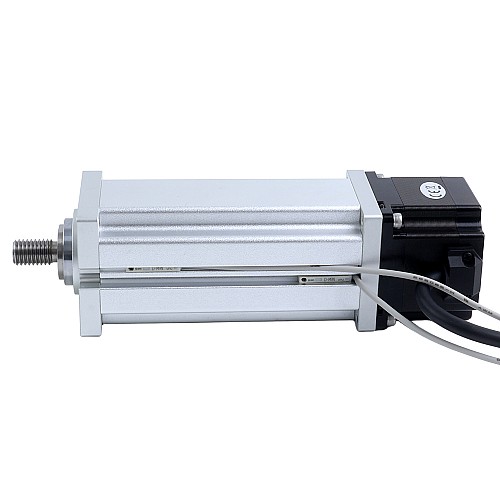

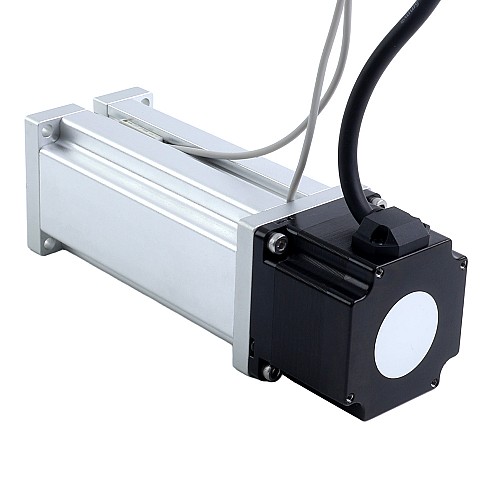

Bu LCB serisi mini Elektrikli Silindir, Nema 23 step motor ile donatılmıştır, 3.0A anma akımına, 12mm çapında Bilyalı Vidalı, 10mm hatvesine ve 75mm strok uzunluğuna sahiptir ve bu da onu çeşitli otomasyon uygulamaları için özel olarak tasarlanmış entegre bir lineer aktüatör haline getirir.
Bu Elektrikli Silindir, isteğe bağlı olarak enkoder, el çarkı ve fren gibi aksesuarlarla donatılabilir, böylece işlevselliğini ve esnekliğini artırarak çeşitli uygulama gereksinimlerini karşılar.

Elektriksel Özellikler

MPN: LCB23S18B1L30-75D
Vida Tipi: Bilyalı Vidalı
Adım Açısı: 1.8deg
Tutma Torku: 0.8Nm(113.29oz.in)
Anma Akımı/faz: 3.0A
Faz Direnci: 0.9ohms ± 10%
Endüktans: 2.5mH ± 20%(1KHz)
Anahtar Çıkış Tipi: NPN
Sınır anahtarı sayısı: 2

Fiziksel Özellikler

Motor Boyutu: 57 x 57 x 46mm
Kurşun Vida Çapı: 12mm
Strok Uzunluğu: 75mm(2.9528")
Hatve/Adım: 0.05mm(0.0019685")
Hatve/Devir: 10mm(0.393701")
Tel Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 1.59kg

Motor Bağlantısı

Pin No.	1	2	3	4
Bipolar	A+	A-	B+	B-
Kablo Renkleri	Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

Manyetik Anahtar Bağlantısı

Pin No.	1	2	3
Bipolar	DC 5~24V	GND	Sinyal hattı
Kablo Renkleri	Kahverengi	Mavi	Siyah

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	3.0
Endüktans (mH)	2.5
Faz Direnci (ohm)	0.9
Tutma Torku (Ncm)	80
Tutma Torku (oz.in)	113.29
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Doğrusal Motor Tipi	Bilyalı Vida
Kurşun Seyahati/Adım(mm)	0.05
Kurşun Seyahati/Devir (mm)	10
Kurşun Vida Çapı (mm)	12
Strok Uzunluğu (mm/ft)	75/0.25

File	Size
LCB23S18B1L30-75D_Full_Datasheet.pdf	138.67KB	Download

Etiketler: Tutma Torku (Ncm): 80, Anma Akımı (A): 3.0, Tutma Torku (oz.in): 113.29, Adım Açısı(derece): 1.8, Faz Direnci (ohm): 0.9, Endüktans (mH): 2.5, Doğrusal Motor Tipi: Bilyalı Vida, Kurşun Seyahati/Devir (mm): 10, Kurşun Seyahati/Adım(mm): 0.05, Kurşun Vida Çapı (mm): 12, Çerçeve Boyutu (mm): Nema 23 (57 x 57), Strok Uzunluğu (mm/ft): 75/0.25
