Nema 17 Bilyalı Vidalı Elektrikli Eilindir 1,5A Konum 75mm 0,25Nm(35,40oz.in) Adım 5mm(0,19685") Sınır anahtarı
0 yorum - Yorum Yap
9.771,32 TL
5 + 9.202,30 TL
10 + 8.695,84 TL
50 + 8.241,82 TL
100 + 7.833,34 TL
  • Stokta var: 200
  • Modeli: LCB17S13BVL15-75D
  • Brüt ağırlık: 1.05kg
  • Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Sepete Ekle
Soru
Favorilere Ekle Karşılaştır

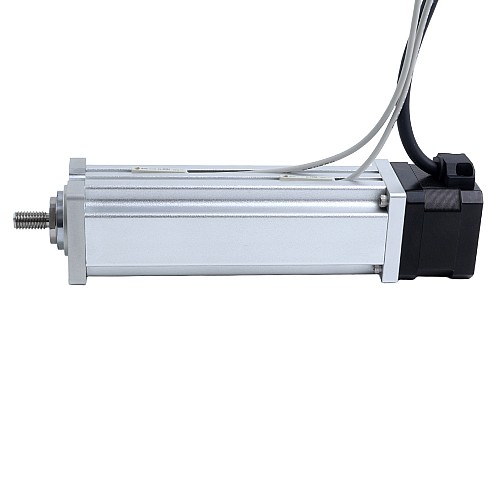

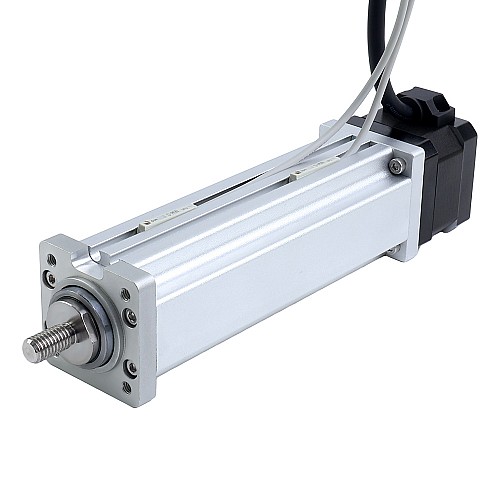

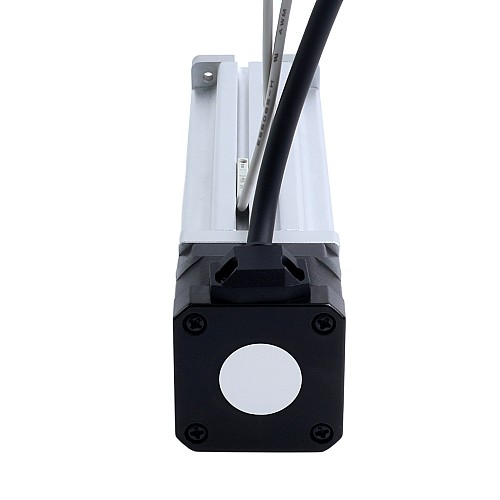

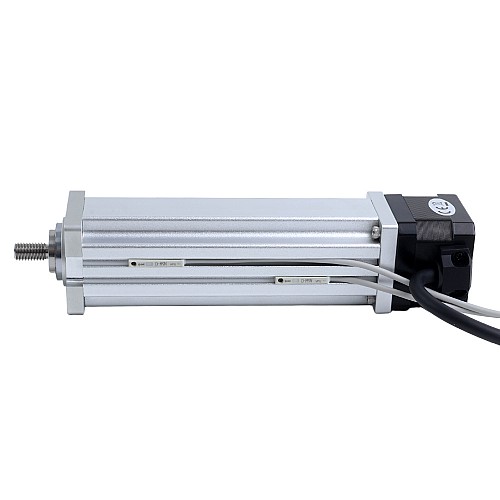

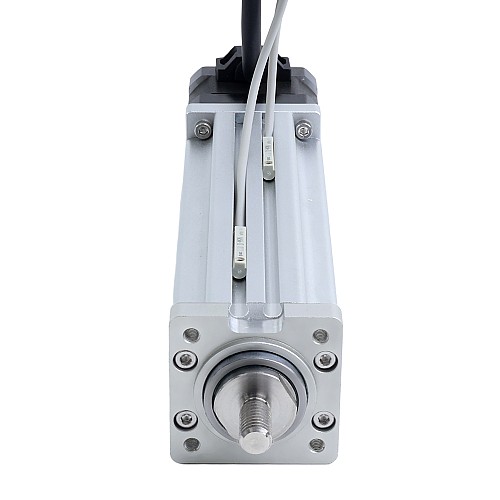

Bu LCB serisi mini Elektrikli Silindir, Nema 17 step motor ile donatılmıştır, 1.5A anma akımına, 12mm çapında Bilyalı Vidalı, 5mm hatvesine ve 75mm strok uzunluğuna sahiptir ve bu da onu çeşitli otomasyon uygulamaları için özel olarak tasarlanmış entegre bir lineer aktüatör haline getirir.
Bu Elektrikli Silindir, isteğe bağlı olarak enkoder, el çarkı ve fren gibi aksesuarlarla donatılabilir, böylece işlevselliğini ve esnekliğini artırarak çeşitli uygulama gereksinimlerini karşılar.

Elektriksel Özellikler

  • MPN: LCB17S13BVL15-75D
  • Vida Tipi: Bilyalı Vidalı
  • Adım Açısı: 1.8deg
  • Tutma Torku: 0.25Nm(35.40oz.in)
  • Anma Akımı/faz: 1.5A
  • Faz Direnci: 1.7ohms ± 10%
  • Endüktans: 2.5mH ± 20%(1KHz)
  • Anahtar Çıkış Tipi: NPN

  • Sınır anahtarı sayısı: 2

Fiziksel Özellikler

  • Motor Boyutu: 42 x 42 x 34mm
  • Kurşun Vida Çapı: 12mm
  • Strok Uzunluğu: 75mm(2.9528")
  • Hatve/Adım: 0.025mm(0.00098425")
  • Hatve/Devir: 5mm(0.19685")
  • Tel Sayısı: 4
  • Kablo Uzunluğu: 500mm
  • Ağırlık: 0.88kg

Motor Bağlantısı

Pin No.
1
2
3
4
Bipolar
A+
A-
B+
B-
Kablo Renkleri
Kırmızı
Kırmızı/Beyaz
Yeşil
Yeşil/Beyaz

Manyetik Anahtar Bağlantısı

Pin No.
1
2
3
Bipolar
DC 5~24V
GND
Sinyal hattı
Kablo Renkleri
Kahverengi
Mavi
Siyah
Elektriksel Özellikler
Adım Açısı(derece) 1.8
Anma Akımı (A) 1.5
Endüktans (mH) 2.5
Faz Direnci (ohm) 1.7
Tutma Torku (Ncm) 25
Tutma Torku (oz.in) 35.40
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 17 (42 x 42)
Doğrusal Motor Tipi Bilyalı Vida
Kurşun Seyahati/Adım(mm) 0.025
Kurşun Seyahati/Devir (mm) 5
Kurşun Vida Çapı (mm) 12
Strok Uzunluğu (mm/ft) 75/0.25



File Size
LCB17S13BVL15-75D_Full_Datasheet.pdf 147.37KB Download

Yorum Yap

Not: HTML'e dönüştürülmez!
Kötü İyi
Etiketler: Tutma Torku (Ncm): 25, Anma Akımı (A): 1.5, Tutma Torku (oz.in): 35.40, Adım Açısı(derece): 1.8, Faz Direnci (ohm): 1.8, Endüktans (mH): 2.5, Doğrusal Motor Tipi: Bilyalı Vida, Kurşun Seyahati/Devir (mm): 5, Kurşun Seyahati/Adım(mm): 0.025, Kurşun Vida Çapı (mm): 12, Çerçeve Boyutu (mm): Nema 17 (42 x 42), Strok Uzunluğu (mm/ft): 75/0.25
