Nema 14 Bilyalı Vidalı Elektrikli Eilindir 1,5A Konum 50mm 0,14Nm(19,83oz.in) Adım 2mm(0,07874") Sınır anahtarı
0 yorum - Yorum Yap
10.773,66 TL
5 + 10.146,22 TL
10 + 9.587,32 TL
50 + 9.087,30 TL
100 + 8.636,50 TL
  • Stokta var: 200
  • Modeli: LCB14S13BAB15-50D
  • Brüt ağırlık: 0.63kg
  • Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Sepete Ekle
Soru
Favorilere Ekle Karşılaştır

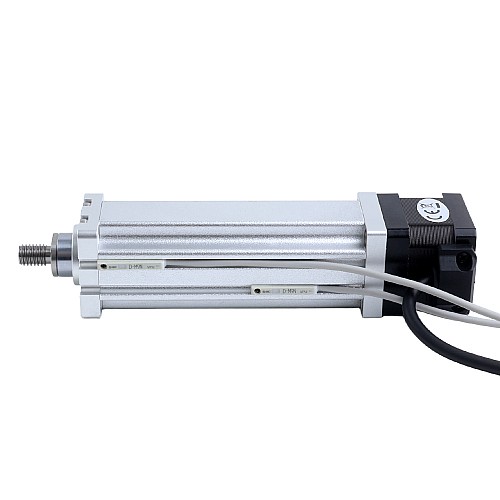

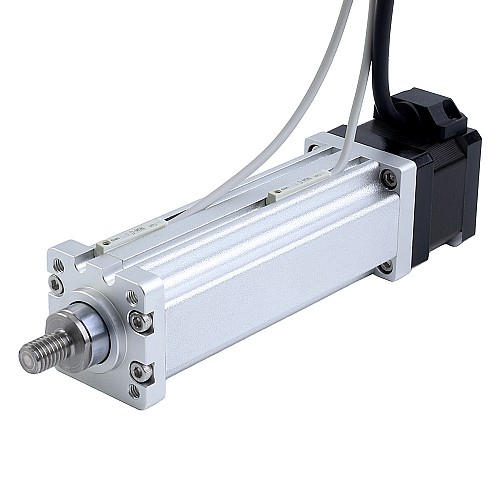

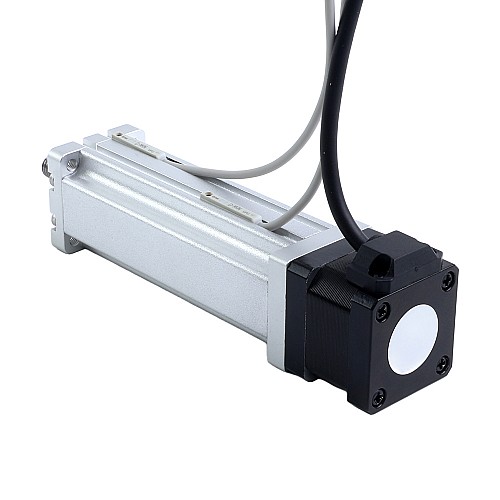

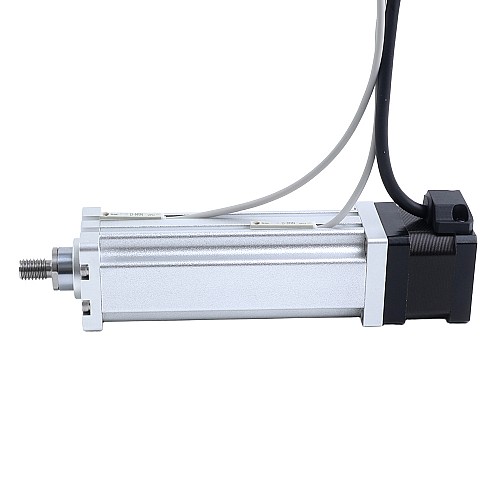

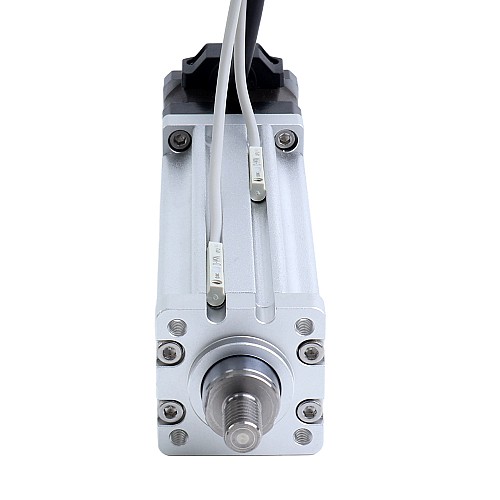

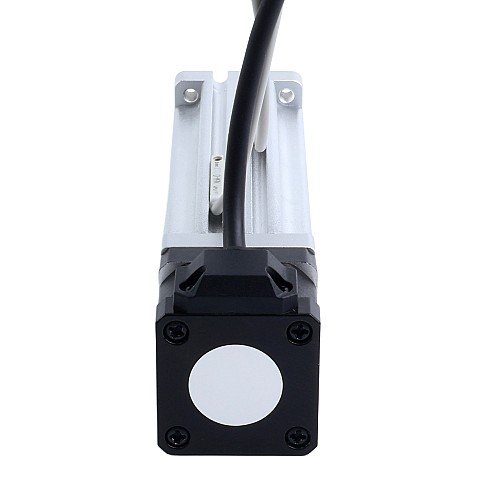

Bu LCB serisi mini Elektrikli Silindir, Nema 14 step motor ile donatılmıştır, 1.5A anma akımına, 8mm çapında Bilyalı Vidalı, 2mm hatvesine ve 50mm strok uzunluğuna sahiptir ve bu da onu çeşitli otomasyon uygulamaları için özel olarak tasarlanmış entegre bir lineer aktüatör haline getirir.
Bu Elektrikli Silindir, isteğe bağlı olarak enkoder, el çarkı ve fren gibi aksesuarlarla donatılabilir, böylece işlevselliğini ve esnekliğini artırarak çeşitli uygulama gereksinimlerini karşılar.

Elektriksel Özellikler

  • MPN: LCB14S13BAB15-50D
  • Vida Tipi: Bilyalı Vidalı
  • Adım Açısı: 1.8deg
  • Tutma Torku: 0.14Nm(19.83oz.in)
  • Anma Akımı/faz: 1.5A
  • Faz Direnci: 0.95ohms ± 10%
  • Endüktans: 1.0mH ± 20%(1KHz)
  • Anahtar Çıkış Tipi: NPN

  • Sınır anahtarı sayısı: 2

Fiziksel Özellikler

  • Motor Boyutu: 35 x 35 x 34mm
  • Kurşun Vida Çapı: 8mm
  • Strok Uzunluğu: 50mm(1.9685")
  • Hatve/Adım: 0.01mm(0.0003937")
  • Hatve/Devir: 2mm(0.07874")
  • Tel Sayısı: 4
  • Kablo Uzunluğu: 500mm
  • Ağırlık: 0.48kg

Motor Bağlantısı

Pin No.
1
2
3
4
Bipolar
A+
A-
B+
B-
Kablo Renkleri
Kırmızı
Kırmızı/Beyaz
Yeşil
Yeşil/Beyaz

Manyetik Anahtar Bağlantısı

Pin No.
1
2
3
Bipolar
DC 5~24V
GND
Sinyal hattı
Kablo Renkleri
Kahverengi
Mavi
Siyah
Elektriksel Özellikler
Adım Açısı(derece) 1.8
Anma Akımı (A) 1.5
Endüktans (mH) 1.0
Faz Direnci (ohm) 0.95
Tutma Torku (Ncm) 14
Tutma Torku (oz.in) 19.83
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 14 (35 x 35)
Doğrusal Motor Tipi Bilyalı Vida
Kurşun Seyahati/Adım(mm) 0.01
Kurşun Seyahati/Devir (mm) 2
Kurşun Vida Çapı (mm) 8
Strok Uzunluğu (mm/ft) 50/0.16



File Size
LCB14S13BAB15-50D_Full_Datasheet.pdf 149.86KB Download
