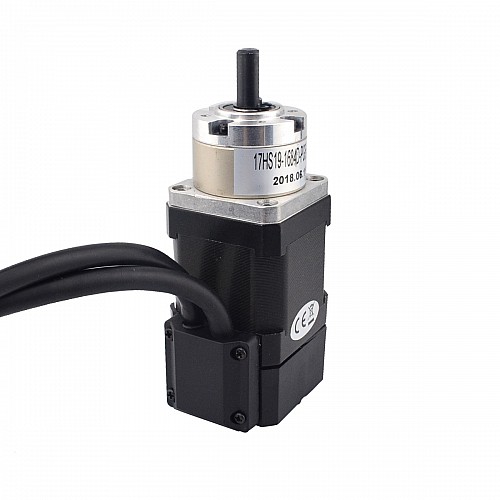

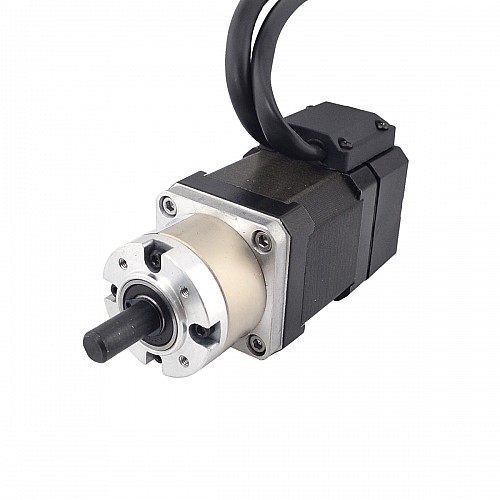

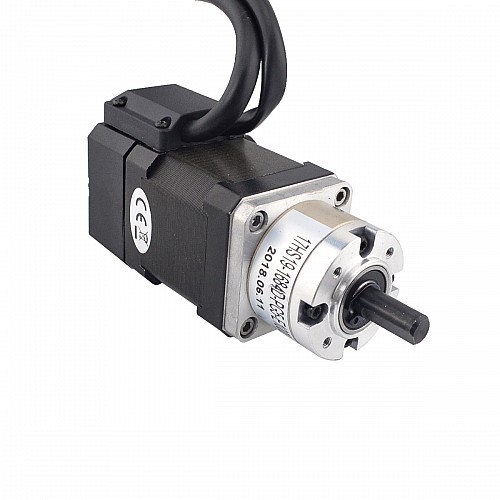

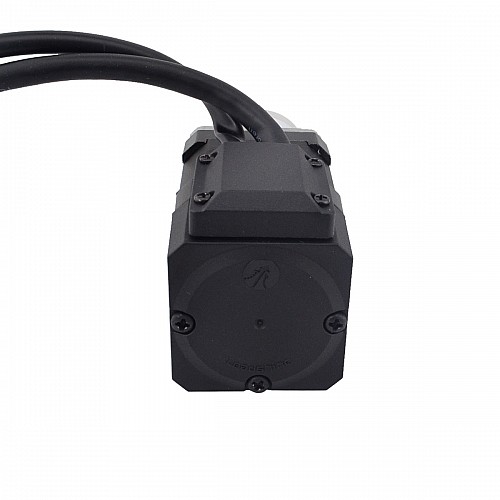

Nema 17 Kapalı Döngülü Dişli Adım Motoru L=48mm Dişli Oranı 5:1 Kodlayıcı 1000PPR(4000CPR)

Motor Özellikleri

• Üretici Parça Numarası: 17HS19-1684D-PG5-E1000
• Motor Tipi: Bipolar Step Motor
• Şanzımansız Adım Açısı: 1,8 derece
• Şanzımansız Tutma Torku: 0,52 Nm (73,65 oz.in)
• Anma Akımı/faz: 1,68A
• Faz Direnci: 1.8ohm
• Voltaj: 2,80V
• Endüktans: 3,20mH±20%(1KHz)
• Yalıtım Sınıfı: B 130°C[266°F]
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

• Şanzıman Tipi: Planet
• Şanzıman Uzunluğu: 35mm
• Dişli Oranı: 5.18:1
• Verimlilik: %90
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 20mm
• D-Kesim Uzunluğu: 15mm
• Boştayken Tepki: <=3 derece
• Maksimum İzin Verilen Tork: 3 Nm (424,84 oz.in)
• Anlık İzin Verilen Tork: 5Nm(708.06oz.in)
• Mil Maksimum Eksenel Yükü: 50N
• Mil Maksimum Radyal Yükü: 100N


Kodlayıcı Spesifikasyonu

• Kodlayıcı Türü: Optik Artımlı
• Sürüş Voltajı: 4,5V ila 5,5V
• Çıkış akımı: 20mA
• Çözünürlük: 1000PPR(4000CPR)
• Çıkış Sinyali: 2 Kanal
• Delik Çapı: Φ5mm
• Çıkış Frekansı: ≤60MHz
• Çalışma Hızı : ≤3600rpm
• IP Koruması: IP20

Bağlantı
