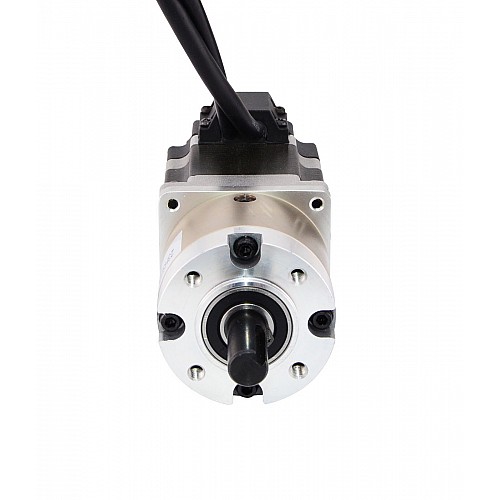

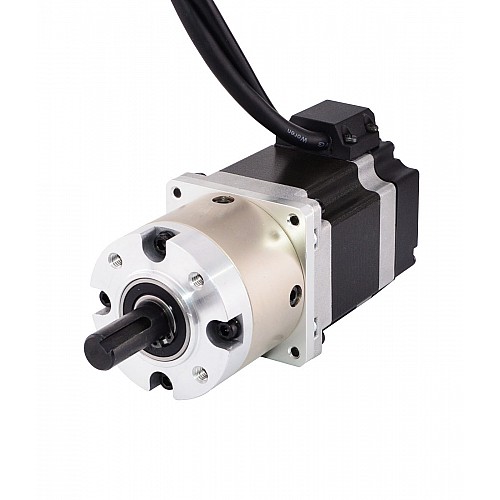

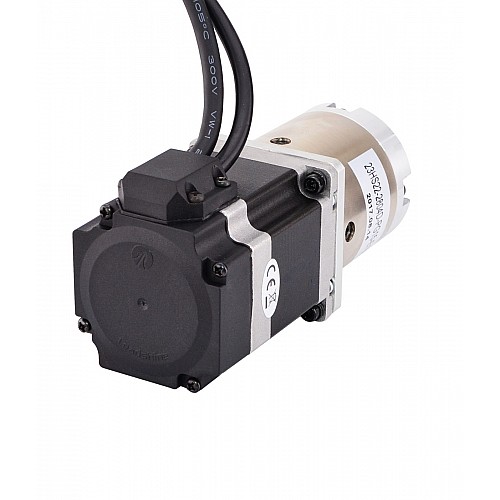

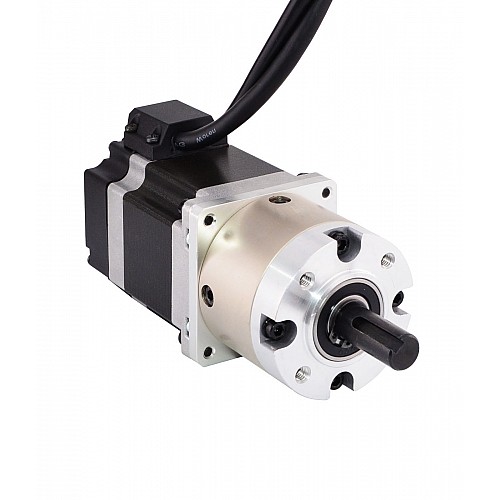

Nema 23 Kapalı Döngülü Dişli Adım Motoru L=56mm Dişli Oranı 15:1 Kodlayıcı 1000PPR(4000CPR)

Motor Özellikleri

• Üretici Parça Numarası: 23HS22-2804D-PG15-E1000
• Motor Tipi: Bipolar Step Motor
• Çerçeve Boyutu: 57 x 57mm
• Motor Uzunluğu: 56mm
• Şanzımansız Adım Açısı: 1,8 derece
• Şanzımansız Tutma Torku: 1,25 Nm (177 oz.in)
• Anma Akımı/faz: 2,8A
• Faz Direnci: 0.9ohm
• Voltaj: 2.6V
• Endüktans: 2,5mH ± %20 (1KHz)
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

• Şanzıman Tipi: Planet
• Şanzıman Uzunluğu: 60mm
• Dişli Oranı: 15.3
• Verimlilik: %80
• Mil Çapı: Φ12mm
• Şaft Uzunluğu: 30mm
• Anahtar yolu uzunluğu: 20mm
• Anahtar yolu genişliği: 4mm
• Boştayken Tepki: <=3 derece
• Maksimum İzin Verilen Tork: 30 Nm (4248,4 oz.in)
• Anlık İzin Verilen Tork: 50Nm(7080.6oz.in)
• Mil Maksimum Eksenel Yükü: 100N
• Mil Maksimum Radyal Yükü: 200N


Kodlayıcı Spesifikasyonu

• Kodlayıcı Türü: Artımlı
• Sürüş Voltajı : 5V
• Çıkış akımı: 55mA
• Çözünürlük: 1000PPR(4000CPR)
• Çıkış Sinyali: 2 Kanal
• Delik Çapı : Φ8mm
• Çıkış Frekansı: ≤1MHz
• Çalışma Hızı : ≤5000rpm
• IP Koruması: IP20

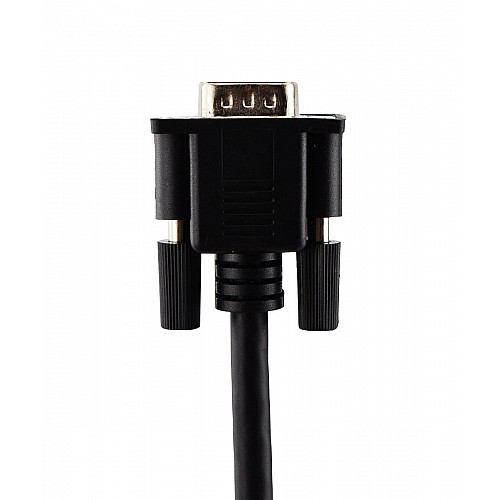

Bağlantı
