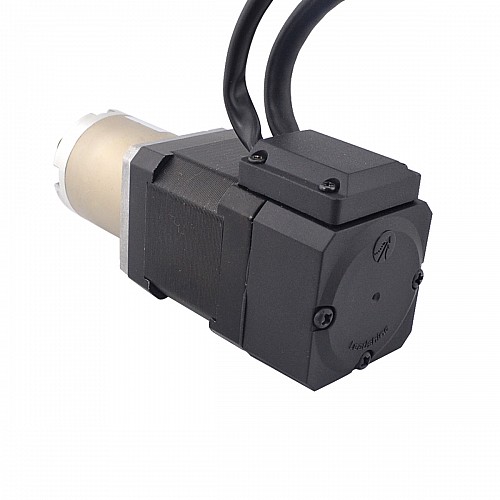

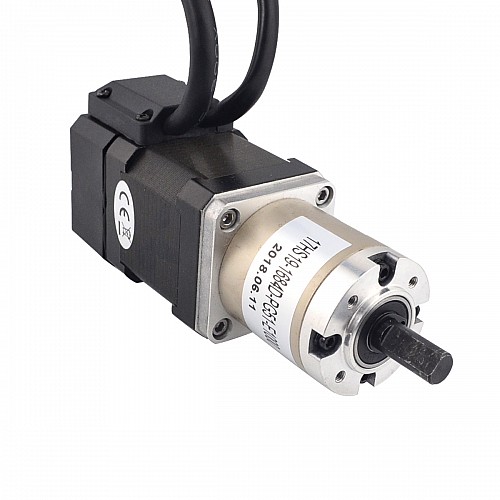

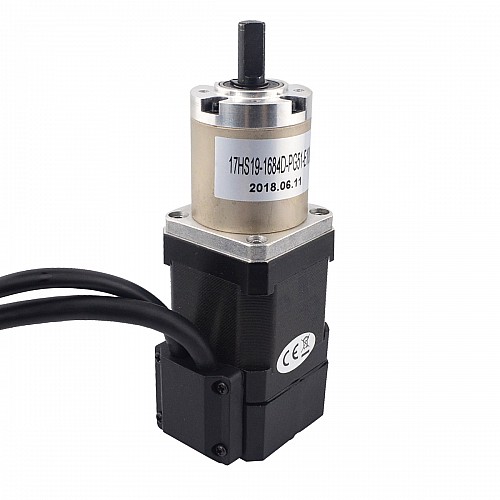

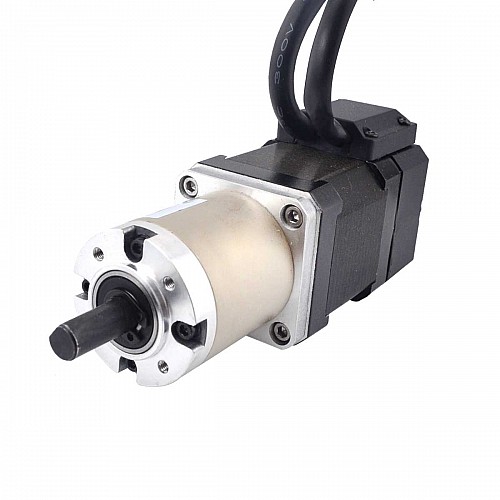

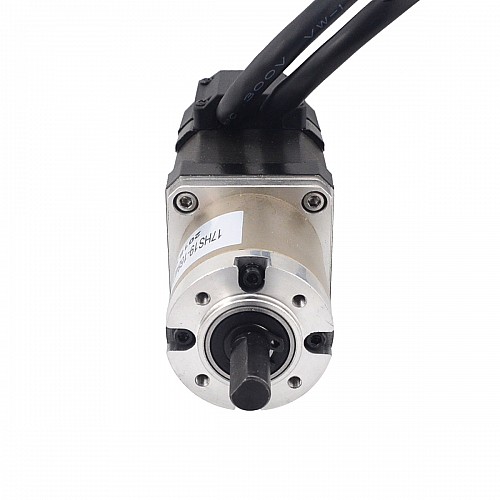

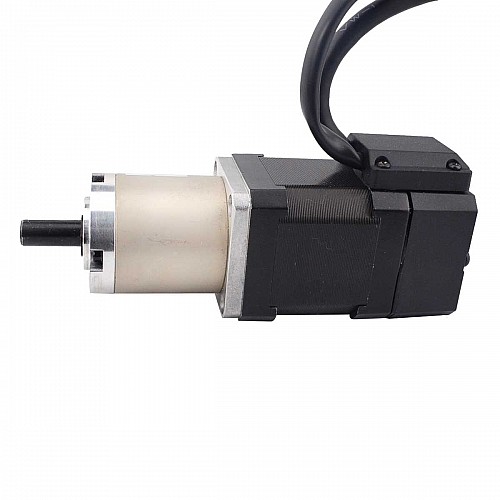

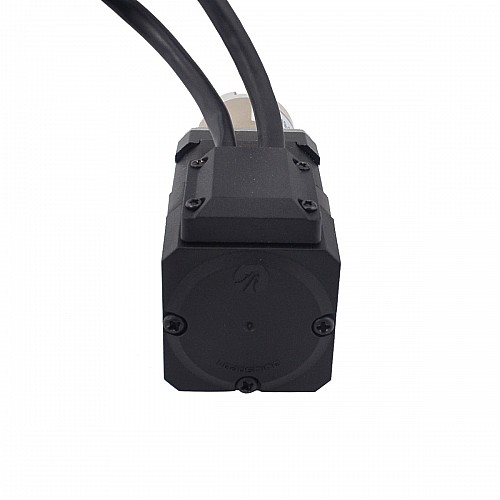

Nema 17 Kapalı Döngülü Dişli Adım Motoru L=48mm Dişli Oranı 51:1 Kodlayıcı 1000PPR(4000CPR)

0 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 17HS19-1684D-PG51-E1000
Brüt ağırlık: 0.79kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Motor Özellikleri

Üretici Parça Numarası: 17HS19-1684D-PG51-E1000
Motor Tipi: Bipolar Step Motor
Şanzımansız Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 0,52 Nm (73,65 oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1.8ohm
Voltaj: 2,80V
Endüktans: 3,20mH±20%(1KHz)
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Şanzıman Uzunluğu: 42,7 mm
Dişli Oranı: 51.895
Verimlilik: %70
Mil Çapı: Φ8mm
Şaft Uzunluğu: 20mm
D-Kesim Uzunluğu: 15mm
Boştayken Tepki: <=3 derece
Maksimum İzin Verilen Tork: 3 Nm (424,84 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.06oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Kodlayıcı Spesifikasyonu

Kodlayıcı Türü: Optik Artımlı
Sürüş Voltajı: 4,5V ila 5,5V
Çıkış akımı: 20mA
Çözünürlük: 1000PPR(4000CPR)
Çıkış Sinyali: 2 Kanal
Delik Çapı: Φ5mm
Çıkış Frekansı: ≤60MHz
Çalışma Hızı : ≤3600rpm
IP Koruması: IP20

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Kaynaklar

Motor Veri Sayfası: 17HS19-1684D-PG51-E1000.pdf

Ürün Tipi
Ürün Türü	Kapalı Döngü Motoru
Elektriksel Özellikler
Anma Akımı (A)	1.68
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Endüktans (mH)	3.2
Faz Direnci (ohm)	1.8
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	52
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	D
Dişli Oranı	51 : 1
Gövde Uzunluğu (mm)	48
IP Derecelendirmesi	40
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	20

File	Size
17HS19-1684D-PG51-E1000_Full_Datasheet.pdf	162.92KB	Download
17HS19-1684D-PG51-E1000.STEP	2.05MB	Download
17HS19-1684D-PG51-E1000_Torque_Curve.pdf	112.95KB	Download
