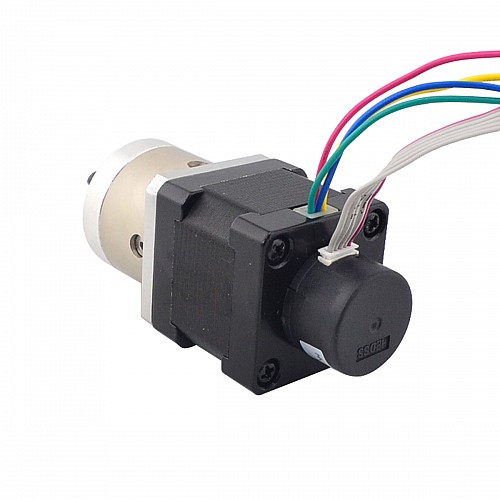

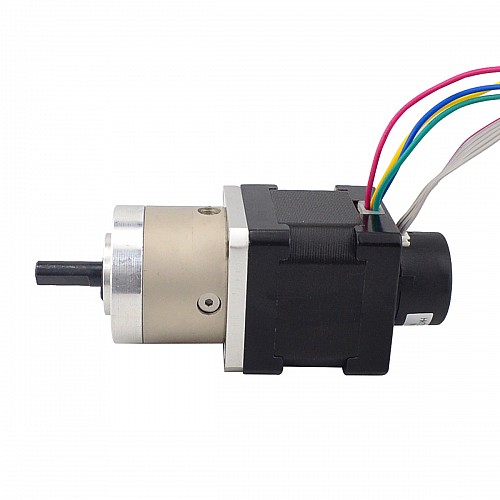

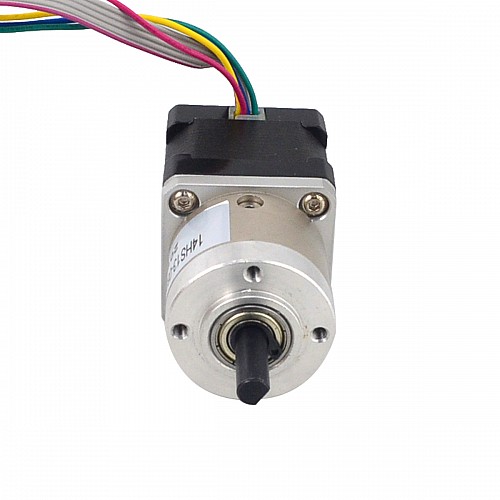

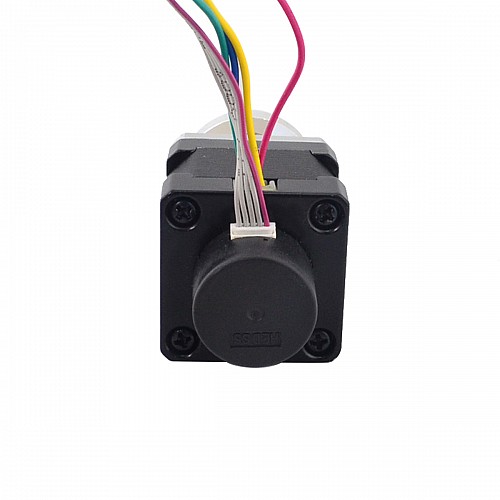

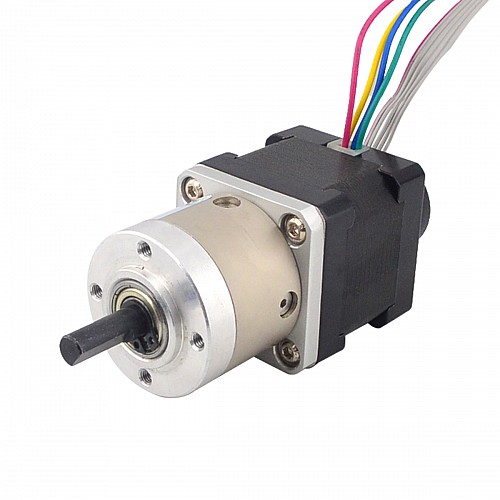

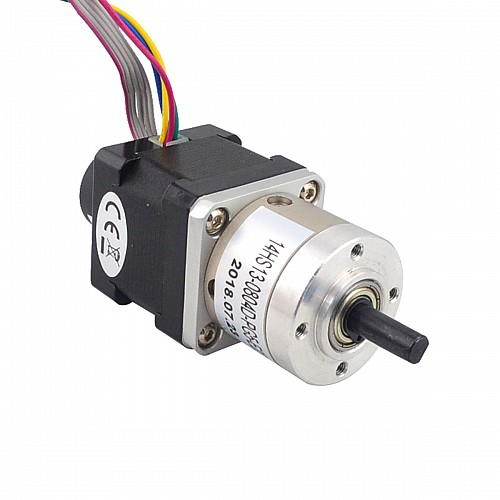

Nema 14 Kapalı Döngülü Dişli Adım Motoru L=34mm Dişli Oranı 5:1 Kodlayıcı 300PPR

0 yorum - Yorum Yap

2.555,38 TL

5 + 2.435,38 TL

10 + 2.326,06 TL

50 + 2.225,71 TL

100 + 2.133,89 TL

Stokta var: 10000
Modeli: 14HS13-0804D-PG5-E22-300
Brüt ağırlık: 0.37kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Motor Özellikleri

Üretici Parça Numarası: 14HS13-0804D-PG5-E22-300
Motor Tipi: Bipolar Step Motor
Şanzımansız Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 0,14 Nm (19,83 oz.in)
Anma Akımı/faz: 1A
Faz Direnci: 3.20ohm
Voltaj: 3.20V
Endüktans: 4,50mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Şanzıman Uzunluğu: 28.2mm
Dişli Oranı: 5.18:1
Verimlilik: %90
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-Kesim uzunluğu: 12mm
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 3 Nm (424,84 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.06oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Kodlayıcı Spesifikasyonu

Kodlayıcı Türü: Optik Artımlı
Besleme Voltajı : 5VDC
Çıkış akımı: ≤20mA
Çözünürlük: 300PPR
Çıkış Sinyali: 2 Kanal
Mil Çapı: Φ4mm
Çıkış Frekansı: ≤30KHz
Çıkış Düşük Voltajı: ≤0,3 VDC
Çıkış Yüksek Voltajı: ≥3,4 VDC

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	4	5
Kodlayıcı	0V	Kuzey Karolina	Ch B	+5V	A Bölümü

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Anma Akımı (A)	1.0
Çıkış Devresi Tipi	İtme-Çekme (Tek Uçlu)
Çıkış Sinyali Kanalları	2
Endüktans (mH)	4.5
Faz Direnci (ohm)	3.2
Kodlayıcı Çözünürlüğü	300PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	14
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Çıkış Mili Tipi	D
Dişli Oranı	5
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	34
IP Derecelendirmesi	40
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	PG Serisi Planet Dişli Kutusu
