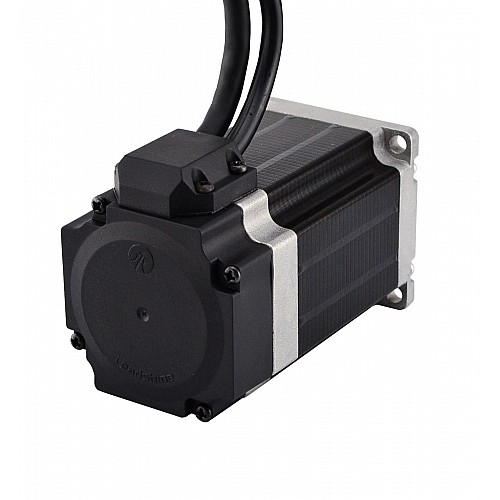

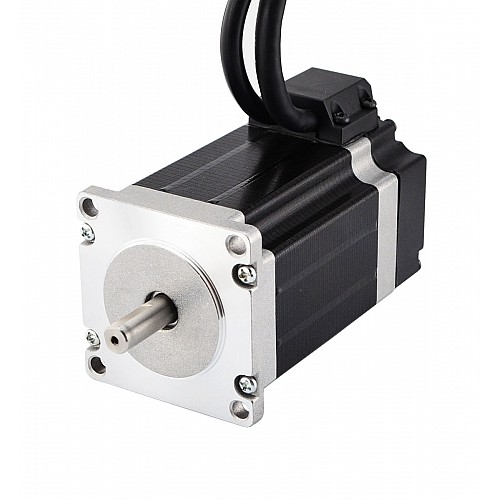

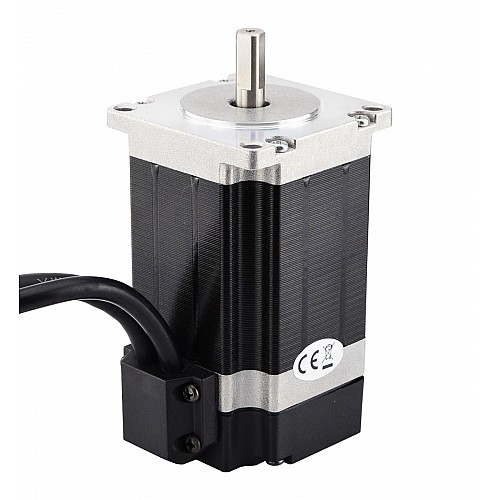

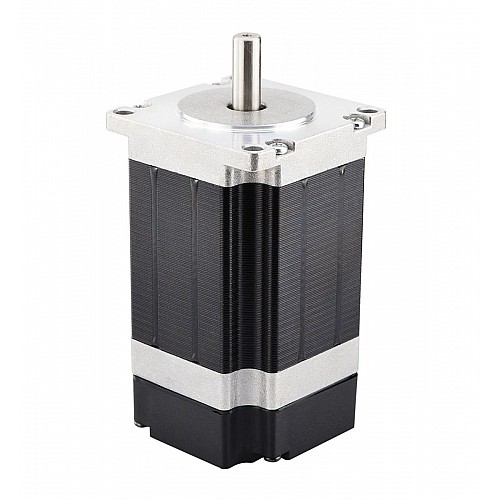

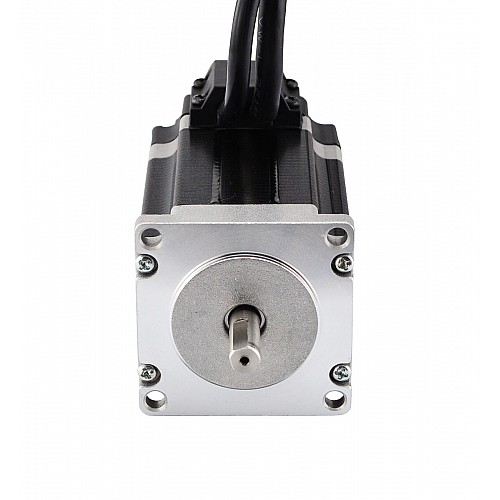

Nema 23 Kapalı Döngü Adım Motoru 1,9 Nm/269 oz.in Kodlayıcı 1000CPR

Motor Özellikleri

• Üretici Parça Numarası: 23HS30-2804D-E1000
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 1,89 Nm (267,6 oz.in)
• Anma Akımı/faz: 2,8A
• Voltaj: 3.2V
• Faz Direnci: 1.13ohm
• Endüktans: 5,4 mH ± %20 (1 KHz)
• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 76mm
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 21mm
• D-Kesim Uzunluğu: 15mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm

Kodlayıcı Spesifikasyonu

• Sürüş Voltajı : 5V
• Çıkış akımı: 55mA
• Çözünürlük: 1000ppr
• Çıkış Sinyali: 2 Kanal
• Delik Çapı : Φ8mm
• Çıkış Frekansı: ≤1MHz
• Çalışma Hızı : ≤5000rpm
• IP Koruması: IP20

Bağlantı

Kaynaklar

• Motor Veri Sayfası: 23HS30-2804D-E1000.pdf
