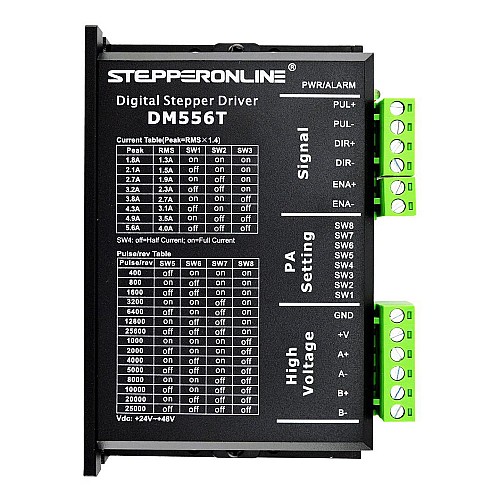

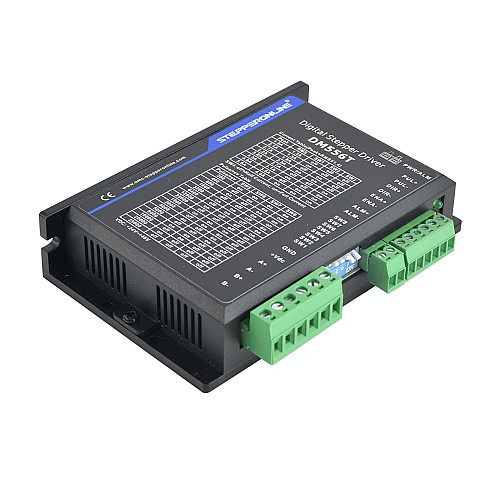

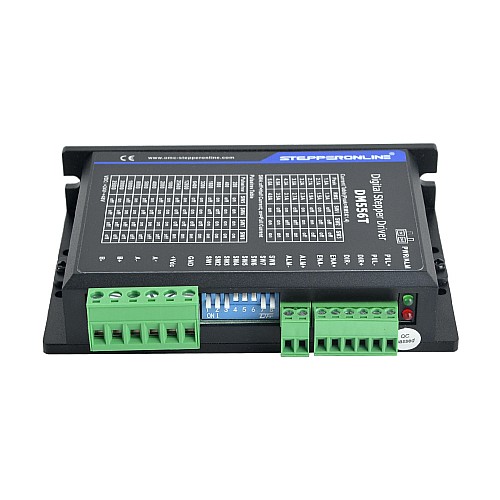

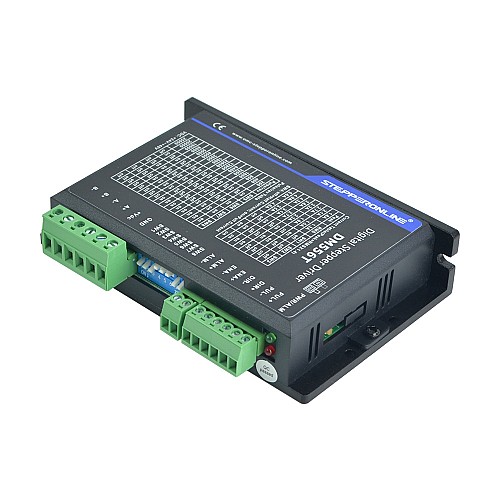

Nema 23, 24, 34 Step Motorlar için Dijital Step Motor Sürücüsü 1.8-5.6A 20-50VDC

DM556T, basit tasarımlı ve kolay kurulumlu dijital bir step motor sürücüsüdür. Gelişmiş step motor kontrol teknolojisi sayesinde bu step motor sürücüsü, 2 fazlı ve 4 fazlı step motorlara optimum tork ve düşük motor ısınması ve gürültüsüyle sorunsuz bir şekilde güç sağlayabilir. Çalışma voltajı 20 - 50 VDC'dir ve 5,6 A'ya kadar akım çıkışı sağlayabilir. Tüm mikro step ve çıkış akımı DIP anahtarları aracılığıyla sağlanır. Bu nedenle DM556T, NEMA 23, 24 ve 34 step motorlarının basit step ve yön kontrolü gerektiren uygulamalar için ideal seçimdir.

Temel Özellikler

• Otomatik rölanti akımı azaltma
• 200KHz'e kadar darbe giriş frekansı
• Adım ve yön (PUL/DIR) kontrolü
• Pürüzsüz motor hareketi için Çoklu Adımlama
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• Aşırı gerilim ve aşırı akım korumaları

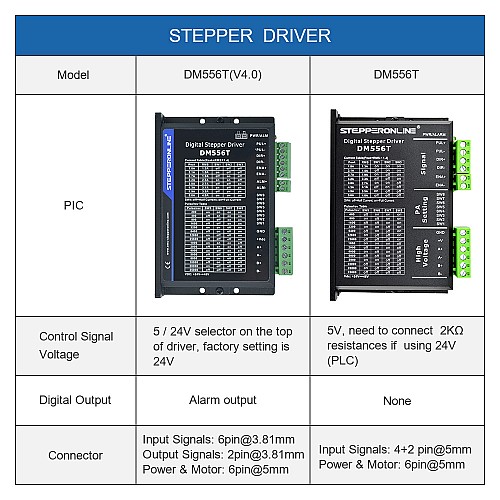

• 5V/24V mantık voltajı seçici, varsayılan ayar 24V
• TTL uyumlu ve optik olarak izole edilmiş girişler 5,6 A'ya kadar

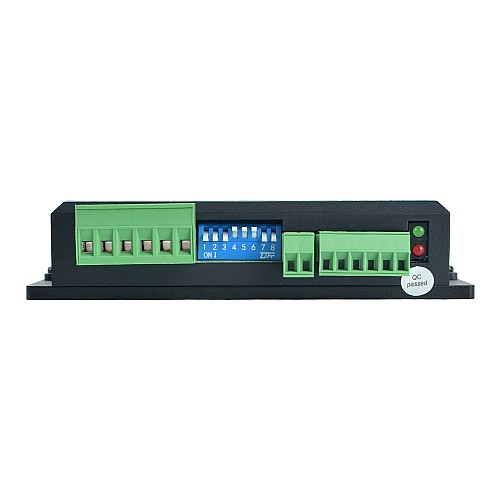

• DIP anahtarları aracılığıyla 200-25.600 arasında 16 seçilebilir mikro adım çözünürlüğü
• DIP anahtarları aracılığıyla 1,8A ile 5,6A arasında 8 seçilebilir çıkış akımı ayarı
• Optimum tork, ekstra yumuşak hareket, düşük motor ısınması ve gürültüsü için Anti-Rezonans
• Geniş aralıklı motorlardan optimum tork için motor otomatik tanımlama ve parametre otomatik yapılandırması

Elektriksel Özellikler

• Çıkış Tepe Akımı: 1,8~5,6A(4,0RMS)
• Giriş Voltajı: +20~50VDC (Tipik 24-48VDC)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 500MΩ

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma veya Zorunlu Soğutma
• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Ortam Sıcaklığı: 0℃ － 65℃
• Nem: %40RH－%90RH
• Çalışma Sıcaklığı: 0℃ － 50℃
• Titreşim: 10-50Hz / 0,15mm
• Depolama Sıcaklığı: -20℃ － 65℃
• Ağırlık: Yaklaşık 300g (10.6oz)
