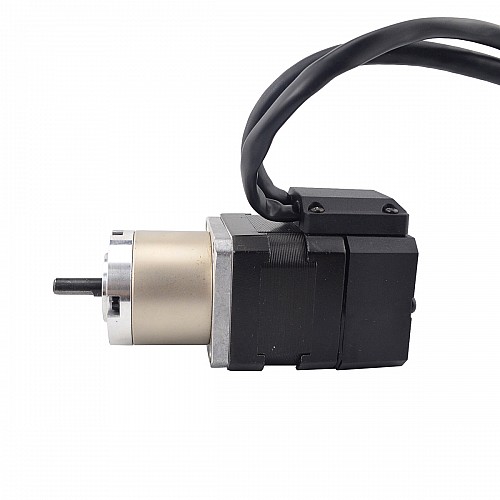

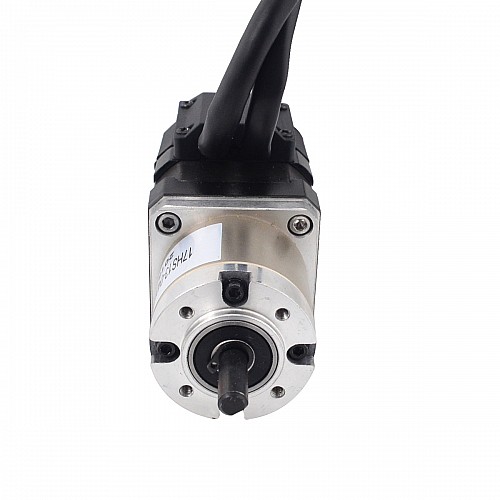

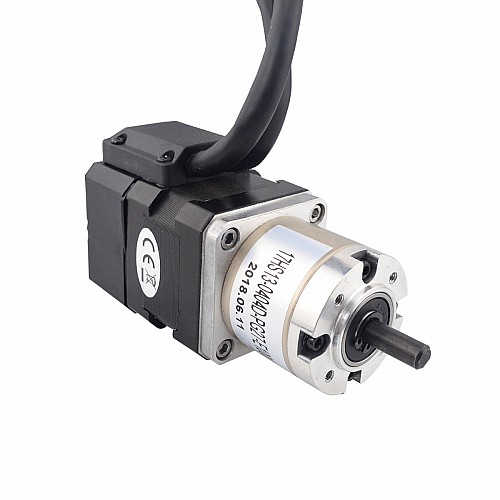

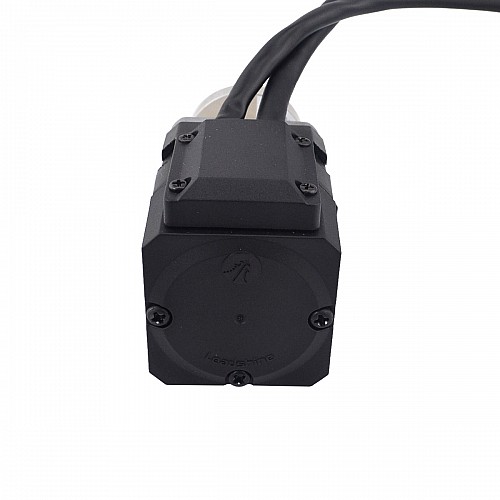

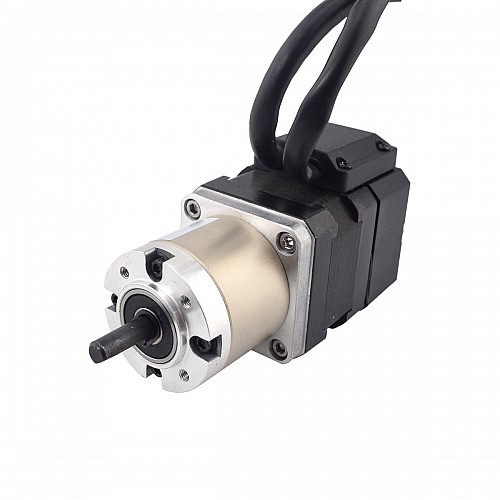

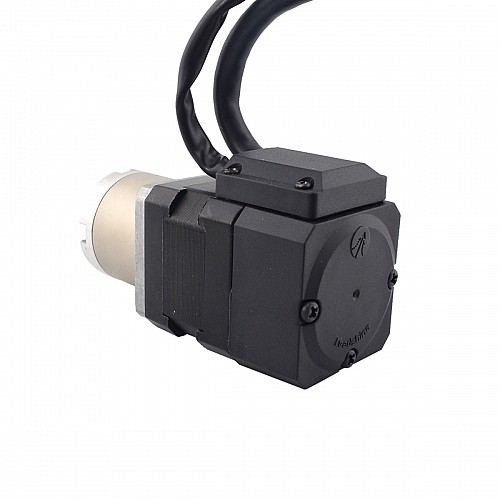

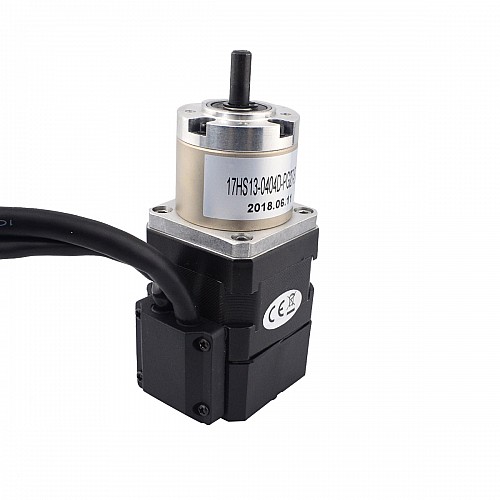

Nema 17 Kapalı Döngülü Dişli Adım Motoru L=34mm Dişli Oranı 27:1 Kodlayıcı 1000PPR(4000CPR)

0 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 17HS13-0404D-PG27-E1000
Brüt ağırlık: 0.61kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Motor Özellikleri

Üretici Parça Numarası: 17HS13-0404D-PG27-E1000
Motor Tipi: Bipolar Step Motor
Şanzımansız Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 0,22 Nm (31,16 oz.in)
Anma Akımı/faz: 0,40A
Faz Direnci: 30ohm
Voltaj: 12.00V
Endüktans: 27mH ± %20 (1KHz)
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Şanzıman Uzunluğu: 35mm
Dişli Oranı: 26.85
Verimlilik: %81
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18 mm
Boştayken Tepki: <=1 derece
Maksimum İzin Verilen Tork: 3 Nm (424,92 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.2oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Kodlayıcı Spesifikasyonu

Kodlayıcı Türü: Artımlı
Sürüş Voltajı: 4,5V ila 5,5V
Çıkış akımı: 20mA
Çözünürlük: 1000PPR(4000CPR)
Çıkış Sinyali: 2 Kanal
Delik Çapı : Φ5mm
Çıkış Frekansı: ≤60MHz
Çalışma Hızı : ≤3600rpm
IP Koruması: IP20

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Kaynaklar

Motor Veri Sayfası: 17HS13-0404D-PG27-E1000.pdf

Elektriksel Özellikler
Anma Akımı (A)	0.4
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Endüktans (mH)	27
Faz Direnci (ohm)	30
Kodlayıcı Çözünürlüğü	1000
Kodlayıcı Türü	Artımlı
Tutma Torku (Ncm)	22
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	D
Dişli Oranı	27 : 1
Gövde Uzunluğu (mm)	34
IP Derecelendirmesi	40
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18

File	Size
17HS13-0404D-PG27-E1000_Full_Datasheet.pdf	160.31KB	Download
17HS13-0404D-PG27-E1000.STEP	2.03MB	Download
17HS13-0404D-PG27-E1000_Torque_Curve.pdf	150.54KB	Download
