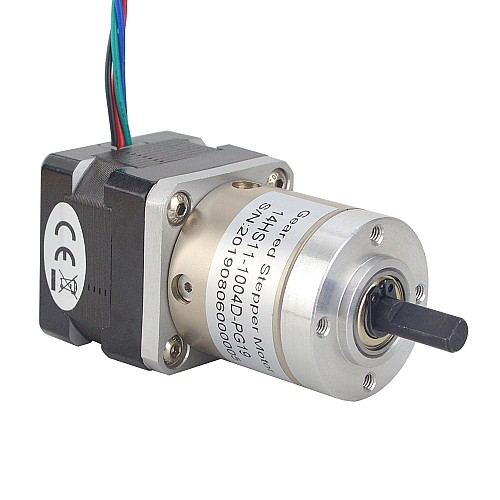

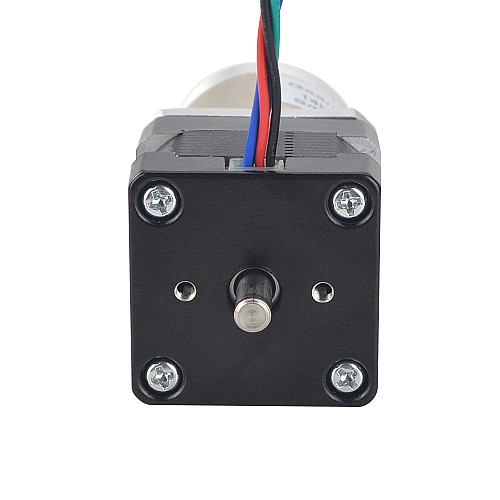

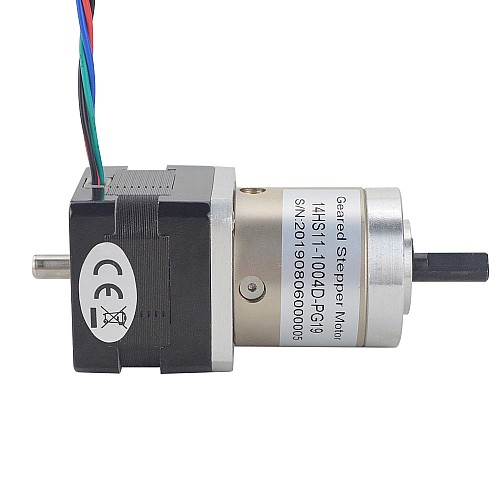

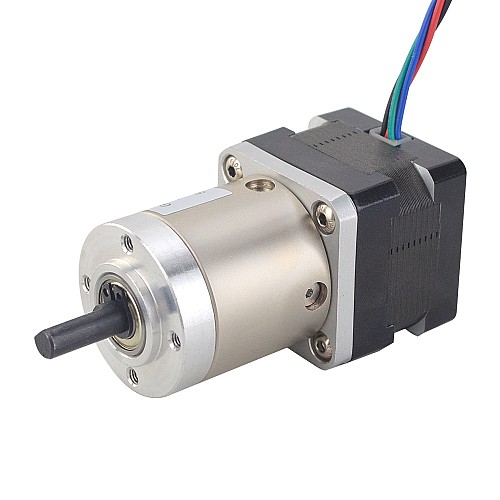

Nema 14 Step Motor Bipolar L=28mm Dişli Oranı 19:1 Planet Dişli Kutusu

Elektriksel Özellikler

• Üretici Parça Numarası: 14HS11-1004D-PG19
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Şanzımansız Tutma Torku: 0,125 Ncm (17,7 oz.in)
• Anma Akımı/faz: 1,0 A
• Faz Direnci: 3,5 ohm
• Endüktans: 3,5 mH ± %20 (1KHz)

Şanzıman Özellikleri

• Şanzıman Tipi: Planet
• Dişli Oranı: 19: 1
• Verimlilik: %81
• Boştayken Tepki: <=1 derece
• Maksimum İzin Verilen Tork: 3 Nm (424,92 oz.in)
• İzin Verilen Tork Anlığı: 5 Nm (708,2 oz.in)
• Mil Maksimum Eksenel Yükü: 50 N
• Mil Maksimum Radyal Yükü: 100 N

Fiziksel Özellikler

• Şanzıman Tipi: Planet
• Çerçeve Boyutu: 35 x 35 mm
• Motor Uzunluğu: 28 mm
• Şanzıman Uzunluğu: 35,8 mm
• Mil Çapı: Φ6 mm
• Şaft Uzunluğu: 18 mm
• D-kesim Uzunluğu: 12 mm
• Potansiyel Müşteri Sayısı: 4
• Kurşun Uzunluğu: 500 mm
• Ağırlık: 86 gr

Bağlantı
