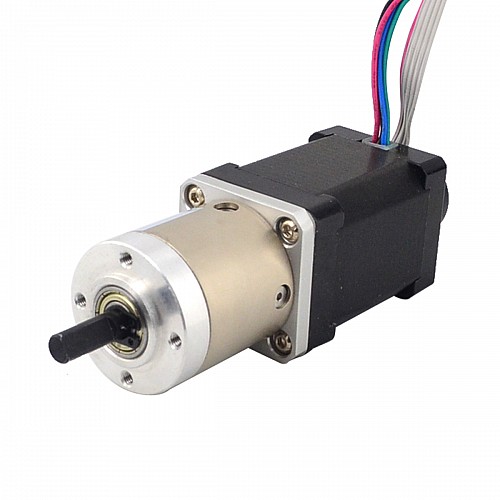

Nema 14 Kapalı Döngü Dişli Adım Motoru L=51mm Dişli Oranı 14:1 Kodlayıcı 300CPR

Motor Özellikleri

• Üretici Parça Numarası: 14HS20-1504D-PG14-E22-300
• Motor Tipi: Bipolar Step Motor
• Şanzımansız Adım Açısı: 1,8 derece
• Şanzımansız Tutma Torku: 0,4 Nm (56,6 oz.in)
• Anma Akımı/faz: 1,5A
• Faz Direnci: 2.8ohm
• Voltaj: 4.2V
• Endüktans: 3,8mH ± %20 (1KHz)
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

• Şanzıman Tipi: Planet
• Şanzıman Uzunluğu: 36,8 mm
• Dişli Oranı: 13.73
• Verimlilik: %81
• Mil Çapı: Φ6mm
• Şaft Uzunluğu: 18mm
• D-Kesim uzunluğu: 12mm
• Boştayken Tepki: <=1 derece
• Maksimum İzin Verilen Tork: 4 Nm (566.56 oz.in)
• Anlık İzin Verilen Tork: 8Nm(1133.12oz.in)
• Mil Maksimum Eksenel Yükü: 50N
• Mil Maksimum Radyal Yükü: 100N


Kodlayıcı Spesifikasyonu

• Besleme Voltajı : 5VDC
• Çıkış akımı: ≤20mA
• Çözünürlük: 300cpr
• Çıkış Sinyali: 2 Kanal
• Mil Çapı : Φ4mm
• Çıkış Frekansı: ≤30KHz
• Çıkış Düşük Voltajı: ≤0,3 VDC
• Çıkış Yüksek Voltajı: ≥3,4 VDC

Bağlantı
