Nema 11 Step Motor Bipolar L=51mm Dişli Oranı 14:1 Planet Dişli Kutusu

Sıcak öğeler

Nema 11 Step Motor Bipolar L=51mm Dişli Oranı 14:1 Planet Dişli Kutusu

0 yorum - Yorum Yap

1.516,40 TL

5 + 1.441,24 TL

10 + 1.373,77 TL

50 + 1.311,85 TL

100 + 1.255,48 TL

Stokta var: 10000
Modeli: 11HS20-0674S-PG14
Brüt ağırlık: 0.30kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

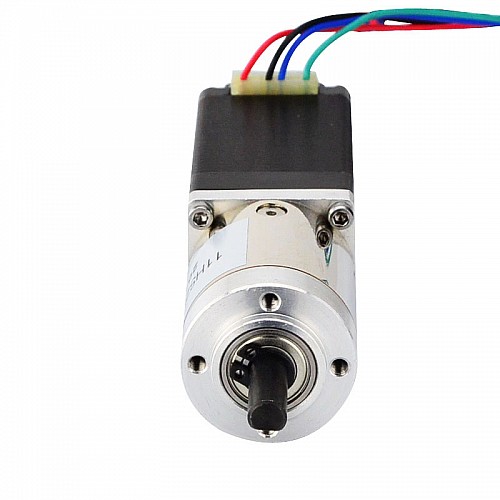

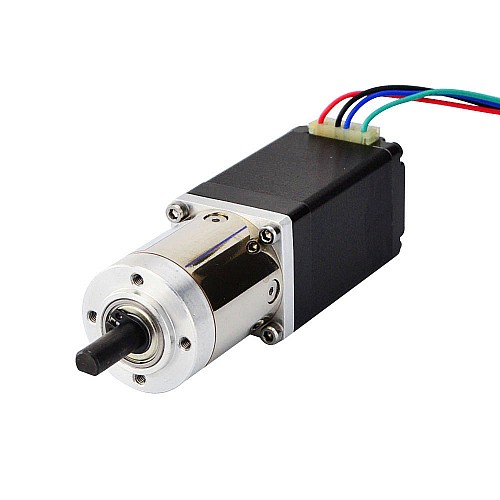

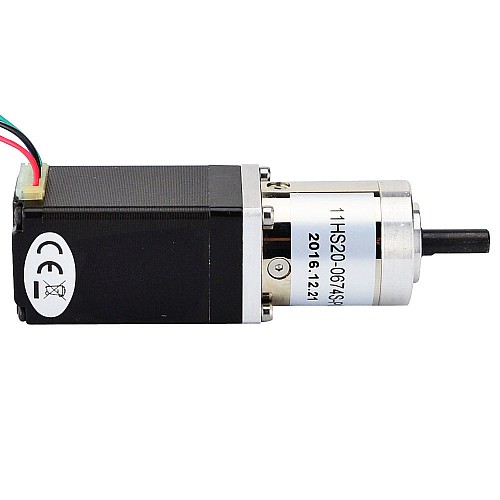

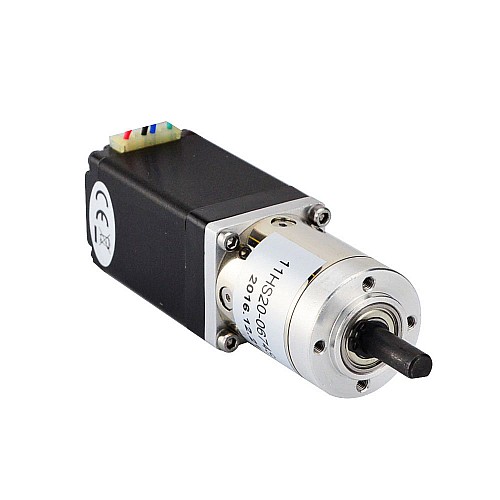

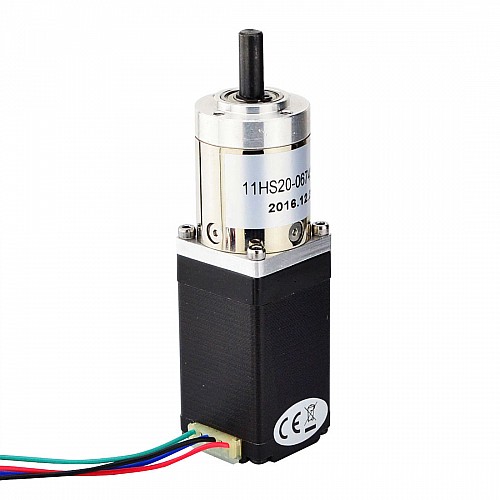

51 mm gövde çapına ve 0,67 A nominal akıma sahip bu Nema 11 tek şaftlı step motor, 13,73:1 dişli oranına sahip bir planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 11HS20-0674S-PG14
Motor Tipi: Bipolar Step Motor
Şanzımansız Tutma Torku: 14Ncm(19.83oz.in)
Anma Akımı/faz: 0,67A
Faz Direnci: 12ohm
Endüktans: 6,5mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 13.73:1
Dişli Verimliliği: %80
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 3Nm (425oz.in)
Anlık İzin Verilen Tork: 5Nm(708oz.in)
Mil Maksimum Eksenel Yükü: 5N
Mil Maksimum Radyal Yükü: 25N

Fiziksel Özellikler

Çerçeve Boyutu: 28 x 28mm
Motor Uzunluğu: 51mm
Şanzıman Uzunluğu: 36,8 mm
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-kesim Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	0.67
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	6.5
Faz Direnci (ohm)	12
Şanzımansız Tutma Torku (Nm)	0.14
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Çıkış Mili Tipi	D
Dişli Oranı	13.73
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	85.5
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece

File	Size
11HS20-0674S-PG14_Full_Datasheet.pdf	138.01KB	Download
11HS20-0674S-PG14.STEP	1.66MB	Download
11HS20-0674S-PG14_Torque_Curve.pdf	175.83KB	Download
11HS20-0674S_Torque_curve.pdf	213.04KB	Download
