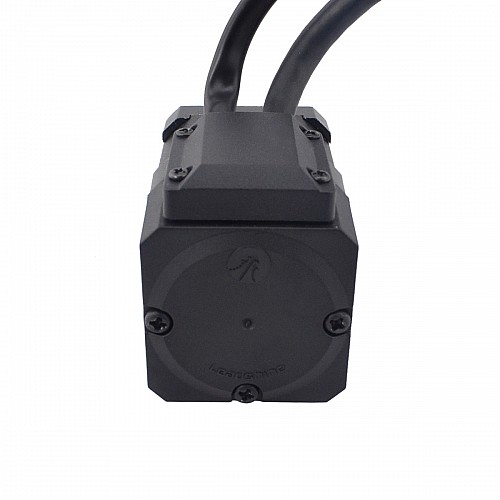

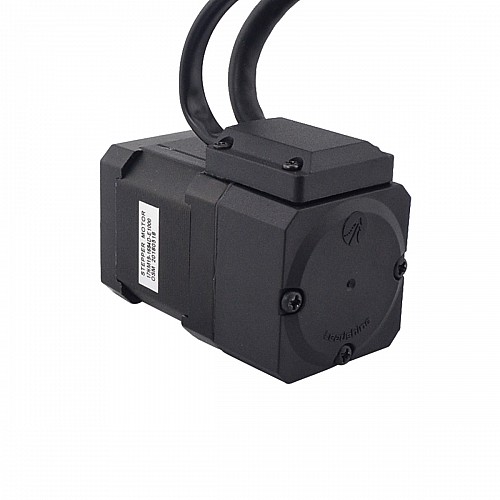

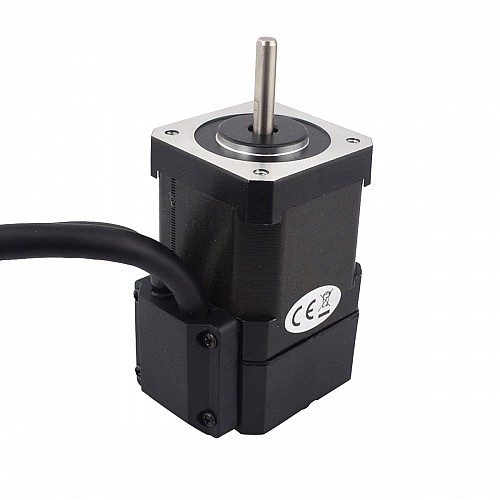

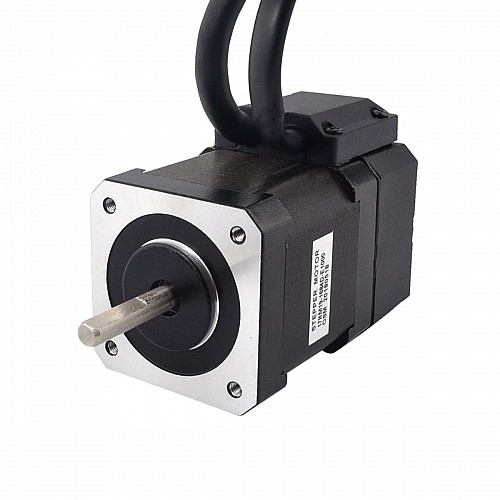

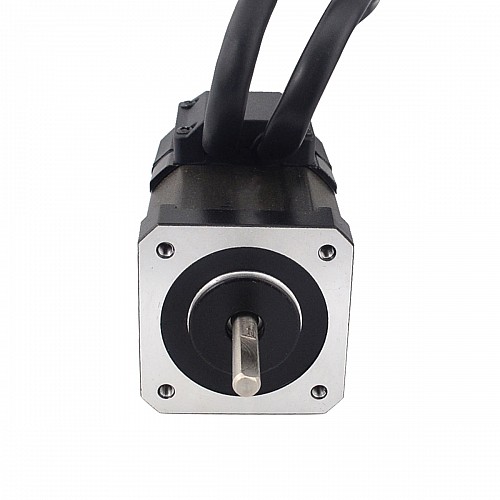

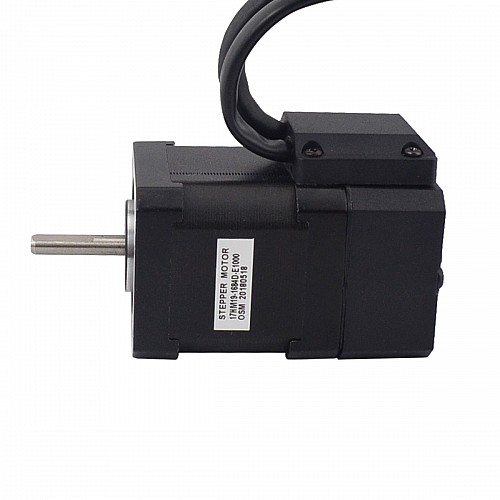

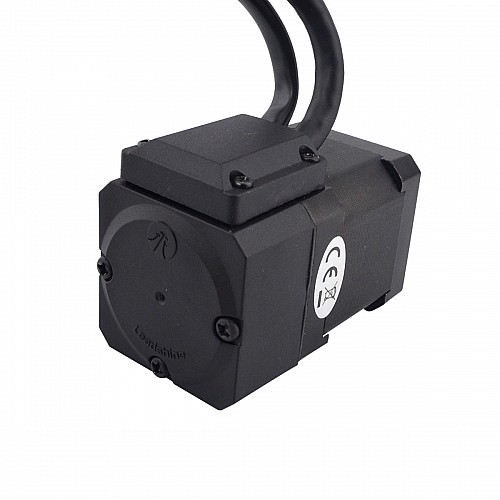

0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)

0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0,9 derece Nema 17 Kapalı Döngü Adım Motoru 44 Ncm (62,31 oz.in) Kodlayıcı 1000PPR (4000CPR)
0 yorum - Yorum Yap
0,00 TL
  • Stokta var: 1
  • Modeli: 17HM19-1684D-E1000
  • Brüt ağırlık: 0.56kg
  • Sertifikalı: ISO, CE, UKCA, RoHS
Sepete Ekle
Soru
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
Satın alabilmek için asgari adet: 999

Motor Özellikleri

  • Üretici Parça Numarası: 17HM19-1684D-E1000
  • Motor Tipi: Bipolar Step Motor
  • Adım Açısı: 0,9 derece
  • Tutma Torku: 0,44 Nm (62,31 oz.in)
  • Anma Akımı/faz: 1,68A
  • Voltaj: 2,80V
  • Faz Direnci: 1,65 ohm
  • Endüktans: 4.10mH ± %20 (1KHz)
  • Çerçeve Boyutu: 42 x 42 mm
  • Motor Uzunluğu: 72mm
  • Mil Çapı: Φ5mm
  • Şaft Uzunluğu: 24mm
  • D-Kesim Uzunluğu: 15mm
  • Potansiyel Müşteri Sayısı: 4
  • Kablo Uzunluğu: 500mm

Kodlayıcı Spesifikasyonu

  • Kodlayıcı Türü: Optik Artımlı
  • Sürüş Voltajı: 4,5V ila 5,5V
  • Çıkış akımı: 20mA
  • Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
  • Çıkış Sinyali: 2 Kanal
  • Delik Çapı: Φ5mm
  • Çıkış Frekansı: ≤60MHz
  • Çalışma Hızı : ≤3600rpm
  • IP Koruması: IP20

Bağlantı

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
11
12
13
Kodlayıcı
EA+
VCC
GND
EB+
EB-
EA-
Ürün Tipi
Ürün Türü Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A) 1.68
Çıkış Devresi Tipi Diferansiyel
Çıkış Sinyali Kanalları 2
Endüktans (mH) 4.1
Faz Direnci (ohm) 1.65
Kodlayıcı Çözünürlüğü 1000PPR
Kodlayıcı Türü Optik Artımlı
Tork/İtki Eğrisi Var Mı? Evet
Tutma Torku (Ncm) 44
Tutma Torku (oz.in) 62.31
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 17 (42 x 42)
Envanter Yöntemi Özel Envanter
Gövde Uzunluğu (mm) 72
Mil Çapı (mm) 5
Şaft Uzunluğu (mm) 24
File Size
17HM19-1684D-E1000.STEP 1.64MB Download
17HM19-1684D-E1000_Torque_Curve.pdf 142.46KB Download
