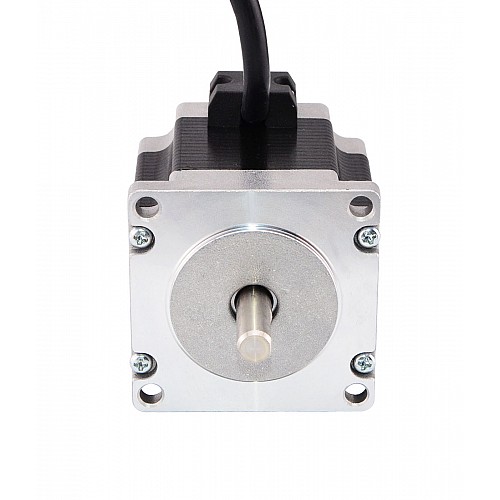

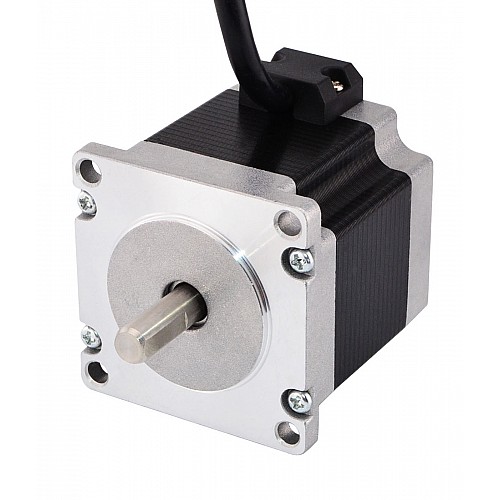

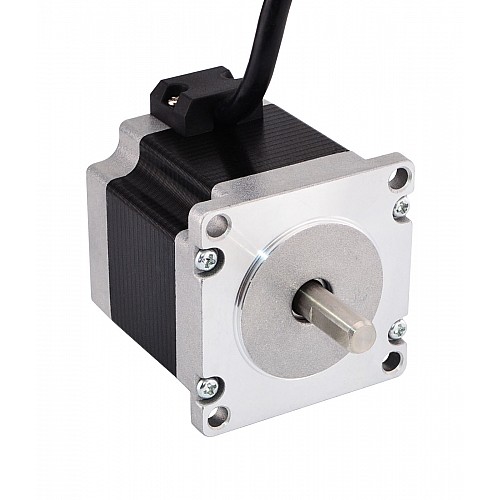

Çift Şaftlı Nema 23 Bipolar 0,9 derece 0,9 Nm (127,5 oz.in) 0,38 A 57x57x51 mm 4 Kablo

Üretimi durduruldu

Çift Şaftlı Nema 23 Bipolar 0,9 derece 0,9 Nm (127,5 oz.in) 0,38 A 57x57x51 mm 4 Kablo

1 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 23HM20-0384D
Brüt ağırlık: 0.70kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

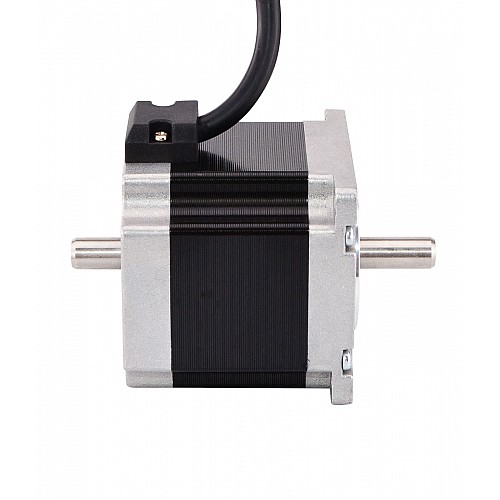

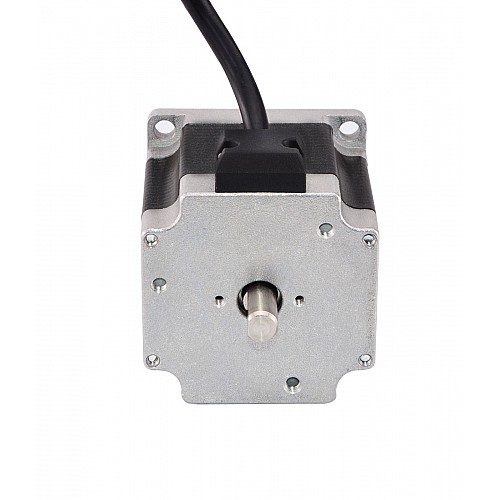

Bu, 13,5 mm uzunluğunda arka şafta sahip, şaft çapı 8 mm olan çift şaftlı ve düşük hızlı bir motordur. Arka uç kapağında frenler ve el çarkları için kodlayıcı olarak kullanılabilen dişli delikler mevcuttur.

Elektriksel Özellikler

Üretici Parça Numarası: 23HM20-0384D
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,9 derece
Tutma Torku: 0,9 Nm (127,5 oz.in)
Anma Akımı/faz: 0,38A
Voltaj: 12.1V
Faz Direnci: 32ohm
Maksimum Hız: 90 RPM
Endüktans: 110mH ± %20 (1KHz)

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 52mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 21mm
D-Kesim Uzunluğu: 15mm
Arka Şaft Uzunluğu: 13,5 mm
Arka Şaft Çapı: Φ8mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Bağlantı

A+	A-	B+	B-
Kırmızı	Yeşil	Sarı	Mavi

Kaynaklar

Motor Veri Sayfası: 23HM20-0384D.pdf

Bazı nedenlerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün 23HM22-2804S'dir .

Ürün Tipi
Ürün Türü	Hibrit Adım Motoru
Elektriksel Özellikler
Adım Açısı(derece)	0.9
Anma Akımı (A)	0.38
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	110
Faz Direnci (ohm)	32
Tutma Torku (Ncm)	90
Tutma Torku (oz.in)	127.5
Fiziksel Özellikler
Ağırlık(g)	750
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Gövde Uzunluğu (mm)	52
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21
Tek Şaft/Çift Şaft	Çift Şaft
