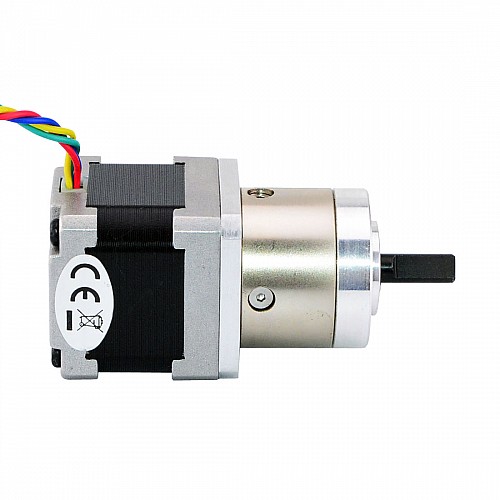

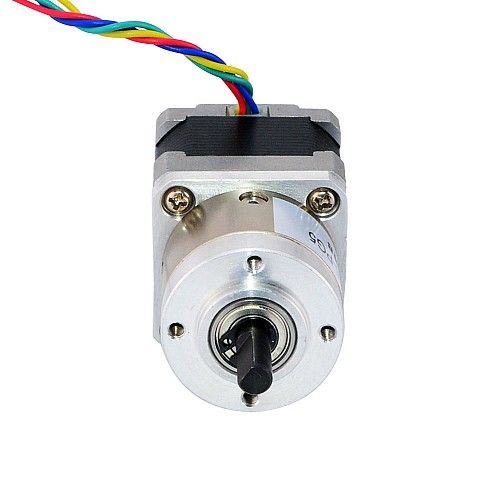

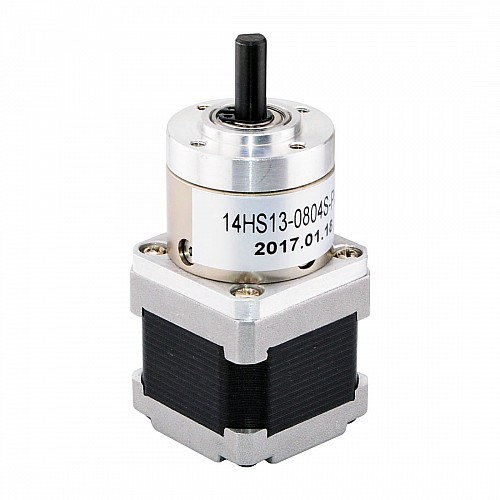

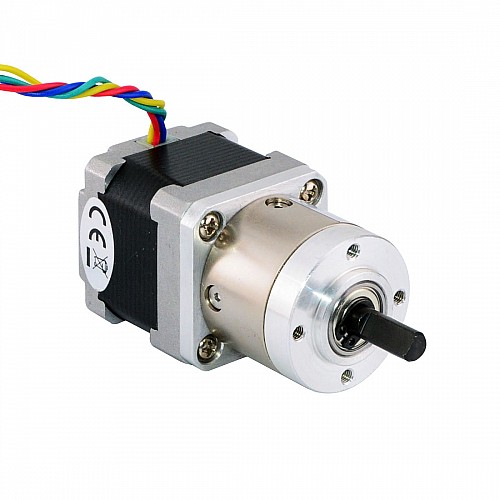

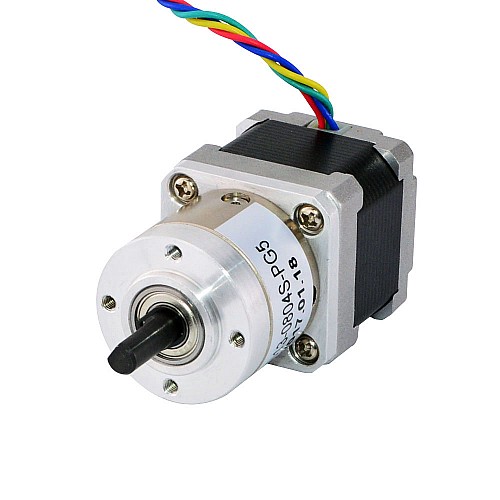

Nema 14 Step Motor Bipolar L=34mm Dişli Oranı 5:1 Planet Dişli Kutusu

Sıcak öğeler

Nema 14 Step Motor Bipolar L=34mm Dişli Oranı 5:1 Planet Dişli Kutusu

1 yorum - Yorum Yap

1.491,21 TL

5 + 1.413,91 TL

10 + 1.343,88 TL

50 + 1.280,68 TL

100 + 1.223,03 TL

Stokta var: 10000
Modeli: 14HS13-0804S-PG5
Brüt ağırlık: 0.38kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

34 mm gövde ve 1,0 A anma akımına sahip bu Nema 14 step motor, 5,18:1 dişli oranına sahip planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 14HS13-0804S-PG5
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,35 derece
Şanzımansız Tutma Torku: 14Ncm(19.8oz.in)
Anma Akımı/faz: 1.0A
Faz Direnci: 3.2ohm
Endüktans: 4,5mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 5.18:1
Verimlilik: %90
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 3 Nm (424,83 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.06oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Fiziksel Özellikler

Çerçeve Boyutu: 35 x 35mm
Motor Uzunluğu: 34mm
Şanzıman Uzunluğu: 29.2mm
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-kesim Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm
Ağırlık: 290g

Bağlantı

A+	A-	B+	B-
Kırmızı	Yeşil	Sarı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	1.0
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	4.5
Faz Direnci (ohm)	3.2
Şanzımansız Tutma Torku (Nm)	0.14
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	290
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Çıkış Mili Tipi	D
Dişli Oranı	5.18
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	62.2
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	300
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece

File	Size
14HS13-0804S-PG5_Full_Datasheet.pdf	138.06KB	Download
14HS13-0804S-PG5.STEP	2.07MB	Download
14HS13-0804S-PG5_Torque_Curve.pdf	186.84KB	Download
14HS13-0804S_Torque_curve.pdf	214.15KB	Download
