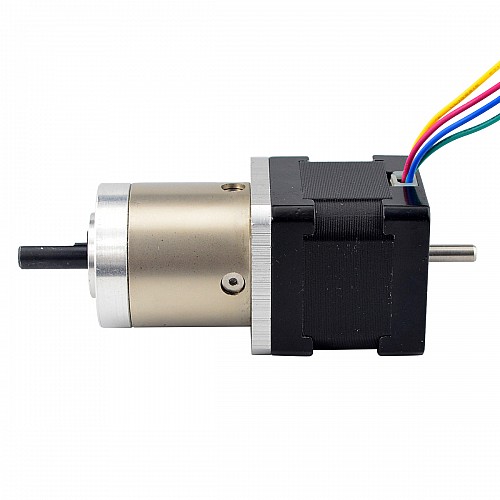

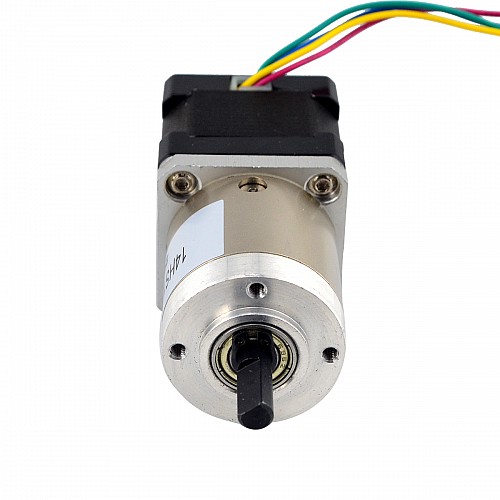

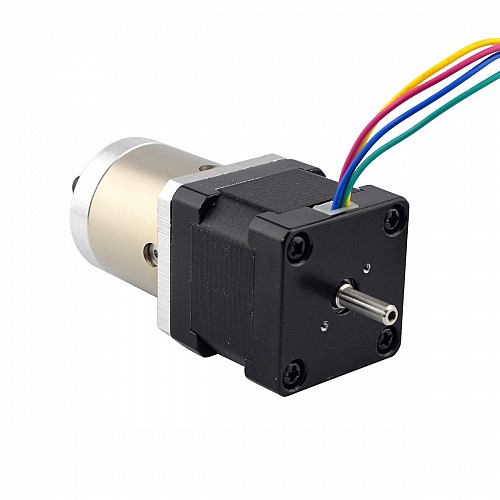

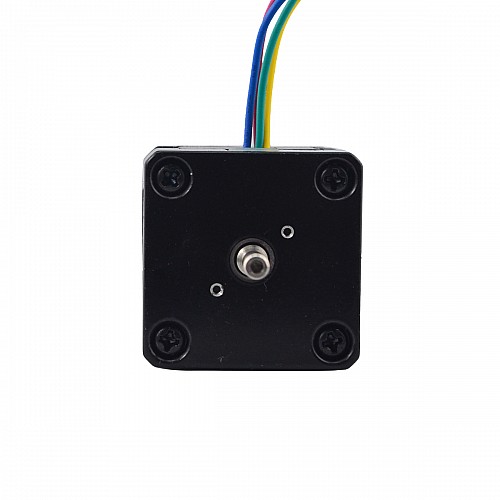

Nema 14 Step Motor L=34mm Arka Şaft, Vida Deliği ve Dişli Oranı 19:1 Şanzıman

0 yorum - Yorum Yap

1.491,21 TL

5 + 1.413,91 TL

10 + 1.343,88 TL

50 + 1.280,68 TL

100 + 1.223,03 TL

Stokta var: Ön sipariş
Modeli: 14HS13-0804D-PG19
Brüt ağırlık: 0.45kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 30

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

34 mm gövde çapına ve 0,80 A nominal akıma sahip bu Nema 14 step motor, 19,19:1 dişli oranına sahip planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 14HS13-0804D-PG19
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 14Ncm(19.88oz.in)
Anma Akımı/faz: 1A
Faz Direnci: 3.2ohm
Endüktans: 4,5mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 19.19: 1
Verimlilik: %80
Yük olmayan durumdaki geri boşluk:<=3 derece
Maksimum İzin Verilen Tork: 3 Nm (424,84 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.06oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Fiziksel Özellikler

Çerçeve Boyutu: 35x35mm
Motor Uzunluğu: 34mm
Şanzıman Uzunluğu: 35,8 mm
Ön Şaft Çapı: Φ6mm
Ön Şaft Uzunluğu: 18mm
Ön D-kesim Uzunluğu: 12mm
Arka Şaft Çapı: Φ4mm
Arka Şaft Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 400g

Bağlantı

A+	A-	B+	B-
Kırmızı	Yeşil	Sarı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	1
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	4.5
Faz Direnci (ohm)	3.2
Şanzımansız Tutma Torku (Nm)	0.14
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Ağırlık(g)	400
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Çıkış Mili Tipi	D
Dişli Oranı	19.19
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	69
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Çift Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece
