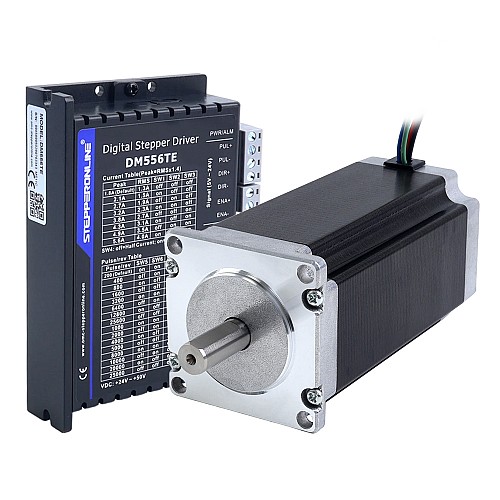

TS Series TES Series 1 Eksen 3,0Nm(425oz.in) Adım Motorlu CNC Takımı 4,2A Nema 23 Adım Motoru ve Sürücü DM556TE

• 1 x DM556TE: TE Serisi Dijantal Step Sürücü 1,8-5,6A 24-50VDC, Nema 23, 24, 34 Motor için
• 1 x 23HS45-4204S: Nema 23 Bipolar 3Nm (424,83oz.in) 4.2A 57x57x113mm 4 Kablolu Adım Motoru CNC

Motor Özellikleri

• Üretici Parça Numarası: 23HS45-4204S
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 3,0 Nm (424,83oz.in)
• Anma Akımı/faz: 4.2A
• Faz Direnci: 0.9ohm
• Endüktans: 3,8mH±20%(1KHz)
• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 113mm
• Mil Çapı: Φ10mm
• Şaft Uzunluğu: 24mm
• D-kesim Uzunluğu: 20mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 400mm
• Yalıtım Sınıfı: B 130°C[266°F]

Bağlantı

Sürücü Özellikleri

• Çıkış Tepe Akımı: 1,8~5,6A (Etkin Değer 1,3~4,0A)
• Giriş Voltajı: +24~50VDC
• Lojik Giriş Voltajı: 5~24VDC
• Lojik Giriş Akımı: 7~20mA
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5μS
• İzolasyon Direnci: 500MΩ
• Motor sargı açık devre tespiti
• 5V ila 24V optik olarak izole edilmiş girişler
• Yalnızca tek darbe destekler
• Otomatik rölanti akımı azaltma
• 200KHz'e kadar darbe giriş frekansı
• Adım ve yön (PUL/DIR) kontrolü
• Düzgün motor hareketi için mikro adımlama
• Güç açıldığında "atlama" olmadan yumuşak başlatma
• Aşırı voltaj ve aşırı akıma karşı korumalar
• TTL uyumlu ve optik olarak izole edilmiş girişler, 5.6A'ya kadar
• DIP anahtarları ile 200-25.600 arasında 16 seçilebilir mikro adım çözünürlüğü
• DIP anahtarları ile 1.8A ila 5.6A arasında 8 seçilebilir çıkış akımı ayarı
• Optimum tork, ekstra düzgün hareket, düşük motor ısınması ve gürültü için anti-rezonans
• Geniş yelpazedeki motorlardan optimum tork için motor otomatik tanımlama ve parametre otomatik yapılandırma
