TES Serisi 4 Eksenli CNC Freze Seti 3,0Nm(424,83oz.in) Nema 23 Step Motor ve Sürücü DM542TE ve Güç Kaynağı

0 yorum - Yorum Yap

7.064,68 TL

5 + 6.852,62 TL

10 + 6.652,52 TL

50 + 6.463,46 TL

100 + 6.285,44 TL

Stokta var: 200
Modeli: 4-DM542TE-S30
Brüt ağırlık: 9.80kg
Sertifikalı: ISO, CE, UKCA

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

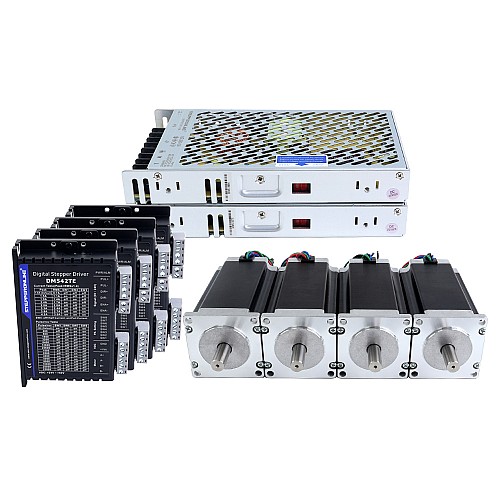

Bu CNC kiti şunları içerir:

4 x DM542TE: TE Serisi Dijantal Step Sürücü 1,0-4,2A 24-50VDC, Nema 17, 23 Motor için
4 x 23HS45-4204S: Nema 23 Bipolar 3Nm (424,83oz.in) 4.2A 57x57x113mm 4 Kablolu Adım Motoru CNC
2 x LE-250-36: 250W 36V 6,9A 115/230V Anahtarlama Güç Kaynağı

Sürücü Özellikleri

Çıkış Tepe Akımı: 1,0~4,2A (0,7~3,0 RMS)
Giriş Voltajı: +24~50VDC
Lojik Giriş Voltajı: 5~24VDC
Lojik Giriş Akımı: 7~20mA
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5μS
İzolasyon Direnci: 500MΩ
Motor sargı açık devre tespiti
5V ila 24V arası optik izole girişler
Yalnızca tek darbe destekler
PUL/DIR modunu destekler
Otomatik rölanti akım azaltma
Aşırı voltaj ve aşırı akım korumaları
Güç açıldığında "atlama" olmadan yumuşak başlangıç
Anti-Rezonans optimum tork sağlar ve orta menzil kararsızlığını giderir
Darbe giriş frekansı 200KHz'e kadar, TTL uyumlu ve optik izole giriş
2 fazlı ve 4 fazlı motorlar için uygundur, nema 17 sürücü, nema 23 sürücü olarak iyi çalışır
8 seçilebilir tepe akım değeri: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
Güç açıldığında motor otomatik tanıma ve parametre otomatik yapılandırma, farklı motorlarla optimum tepkiler sunar
Çoklu-Microstepping, düşük çözünürlüklü bir step girişinin daha yüksek mikrostep çıkışı üretmesini sağlayarak daha düzgün motor hareketi sunar
16 seçilebilir mikrostep çözünürlüğü: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Motor Özellikleri

Üretici Parça Numarası: 23HS45-4204S
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 3,0 Nm (424,83oz.in)
Anma Akımı/faz: 4.2A
Faz Direnci: 0.88ohms
Endüktans: 3,4mH±20%(1KHz)
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 113mm
Mil Çapı: Φ10mm
Şaft Uzunluğu: 24mm
D-kesim Uzunluğu: 20mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 400mm
Yalıtım Sınıfı: B 130°C[266°F]

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Güç Özellikleri

Giriş Voltajı: 115/230VAC±%20
Giriş Frekansı: 47-63Hz
Giriş Akımı: 40A/230VAC
Çıkış Voltajı: 36V
Çıkış Akımı: 6,9A
Nominal Çıkış Gücü: 250W
Kaçak Akım: <0,5mA/230VAC
Boyutlar: 215*115*30mm (U*G*Y)
Dahili EMI filtresi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Ürün Tipi
Ürün Türü	Açık Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	4
Faz Sayısı	2
Giriş Voltaj Referansı (V)	24 - 50DC
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	300
Tutma Torku (oz.in)	424.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Güç Kaynağı	Güç Kaynağı
Mil Çapı (mm)	10
Ürün Serisi	TES Serisi

File	Size
23HS45-4204S.STEP	1.93MB	Download
DM542TE.STEP	11.44MB	Download
TE_series_user_manual.pdf	1.01MB	Download
LE-250-36.pdf	262.29KB	Download
23HS45-4204S_Full_Datasheet.pdf	218.75KB	Download
23HS45-4204S_Torque_Curve.pdf	214.04KB	Download

Etiketler: Çıkış Mili Tipi: D, Mil Çapı (mm): 10, Tutma Torku (Ncm): 300, Tutma Torku (oz.in): 424.83, Çerçeve Boyutu (mm): Nema 23 (57 x 57), Faz Sayısı: 2, Ürün Türü: Açık Döngü Adımlayıcı Kiti, Ürün Serisi: TES Serisi, Eksen Sayısı: 4, Tork/İtki Eğrisi Var Mı?: Evet, Giriş Voltaj Referansı (V): 24 - 50DC, Güç Kaynağı: Güç Kaynağı
