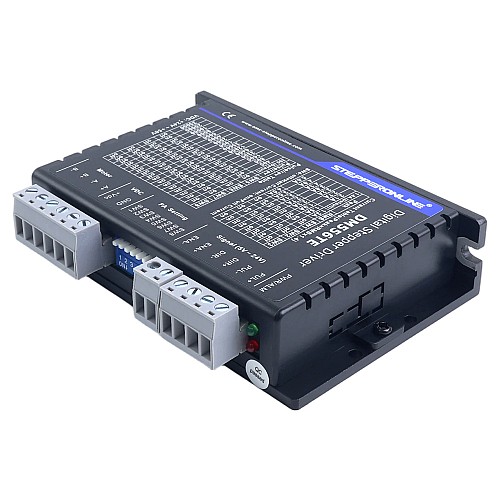

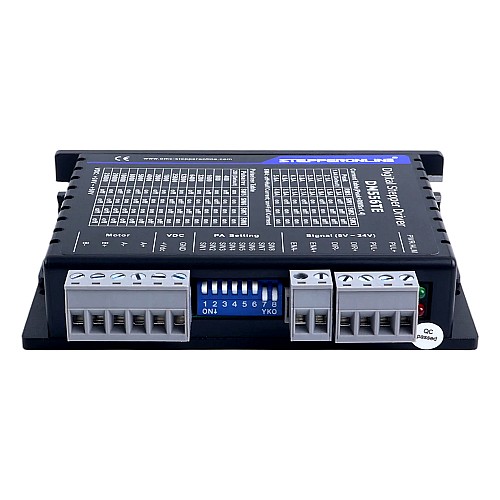

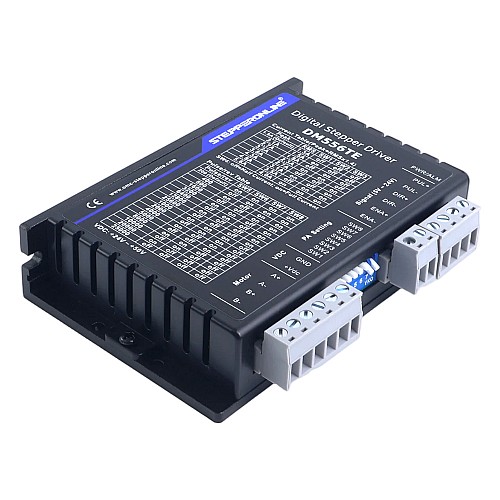

TE Serisi Dijantal Step Sürücü 1,8-5,6A 24-50VDC, Nema 23, 24, 34 Motor için

TE Serisi step sürücüler, T Serisi temel alınarak yükseltilmiş versiyonlardır ve olağanüstü maliyet etkinliği sunar. T Serisi ile neredeyse aynı işlevselliği ve performansı korurken, maliyet optimizasyonu yoluyla ürün giriş eşiğini önemli ölçüde düşürdük ve böylece yüksek kaliteli step sürücüleri daha erişilebilir hale getirdik.

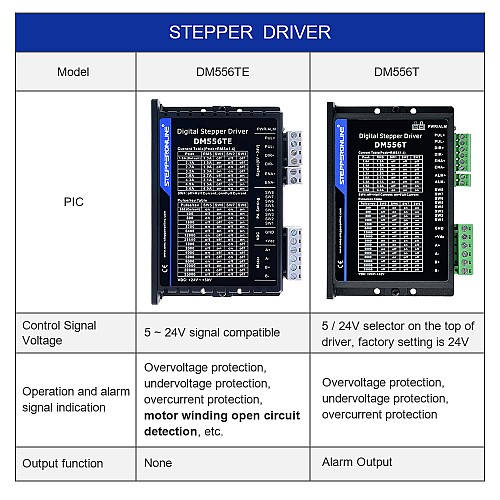

Bu, çıkış tepe akımı 1,8-5,6A ve giriş voltajı 24-50VDC olan bir TE serisi dijital step sürücüdür. DM556T'den daha rekabetçi fiyatla Nema 23, 24, 34 step motorlar için tasarlanmıştır.
Fonksiyonel olarak, TE'ye özel bir "Motor Sargı Açık Devre Tespiti" bulunur. Bu gerçek zamanlı izleme, açık devre riskleri konusunda uyarır, ekipman hasarını ve arıza süresini keser ve güvenilirliği artırır. 5V ila 24V ile optik olarak izole edilmiş girişler, daha fazla kontrol sistemiyle kolay entegrasyon sağlar ve kurulumu basitleştirir. TE serisi sürücüler yalnızca tek darbe girişini destekler.

Önemli Özellikler

• Motor sargı açık devre tespiti
• 5V ila 24V optik olarak izole edilmiş girişler
• Yalnızca tek darbe destekler
• Otomatik rölanti akımı azaltma
• 200KHz'e kadar darbe giriş frekansı
• Adım ve yön (PUL/DIR) kontrolü
• Düzgün motor hareketi için mikro adımlama
• Güç açıldığında "atlama" olmadan yumuşak başlatma
• Aşırı voltaj ve aşırı akıma karşı korumalar
• TTL uyumlu ve optik olarak izole edilmiş girişler, 5.6A'ya kadar

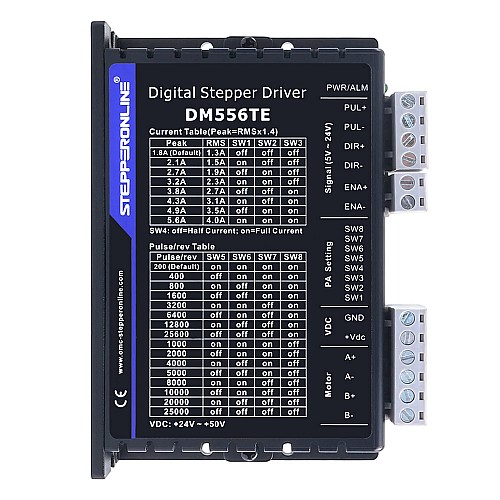

• DIP anahtarları ile 200-25.600 arasında 16 seçilebilir mikro adım çözünürlüğü
• DIP anahtarları ile 1.8A ila 5.6A arasında 8 seçilebilir çıkış akımı ayarı
• Optimum tork, ekstra düzgün hareket, düşük motor ısınması ve gürültü için anti-rezonans
• Geniş yelpazedeki motorlardan optimum tork için motor otomatik tanımlama ve parametre otomatik yapılandırma

Elektriksel Özellikler

• Çıkış Tepe Akımı: 1,8~5,6A (Etkin Değer 1,3~4,0A)
• Giriş Voltajı: +24~50VDC
• Lojik Giriş Voltajı: 5~24VDC
• Lojik Giriş Akımı: 7~20mA
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5μS
• İzolasyon Direnci: 500MΩ

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma veya Zorlamalı soğutma
• Ortam: Toz, yağ buharı ve aşındırıcı gazlardan kaçının
• Nem: %40 RH - %90 RH
• Çalışma Sıcaklığı: 0℃ - 40℃
• Titreşim: 10-55Hz / 0,15mm
• Depolama Sıcaklığı: -20℃ - 65℃
