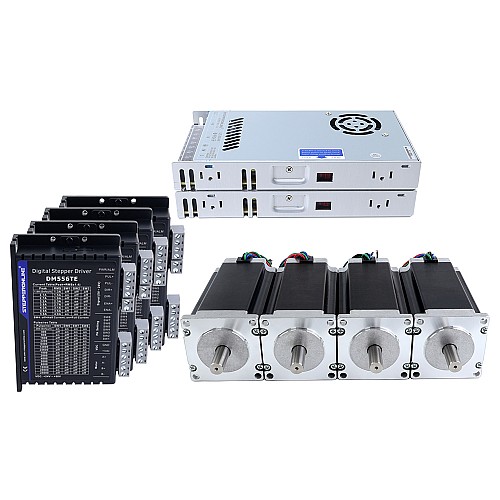

TES Series 4 Eksenli CNC Freze Takımı 3,0Nm(424,83oz.in) Nema 23 Adım Motoru ve Sürücü DM556TE

• 4 x DM556TE: TE Serisi Dijantal Step Sürücü 1,8-5,6A 24-50VDC, Nema 23, 24, 34 Motor için
• 4 x 23HS45-4204S: Nema 23 Bipolar 3Nm (424,83oz.in) 4.2A 57x57x113mm 4 Kablolu Adım Motoru CNC
• 2 x LE-350-48: 350W 48V 7.3A 115/230V Anahtarlama Güç Kaynağı Adım Motoru CNC Yönlendirici Kitleri

Sürücü Özellikleri

• Çıkış Tepe Akımı: 1,8~5,6A (Etkin Değer 1,3~4,0A)
• Giriş Voltajı: +24~50VDC
• Lojik Giriş Voltajı: 5~24VDC
• Lojik Giriş Akımı: 7~20mA
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5μS
• İzolasyon Direnci: 500MΩ
• Motor sargı açık devre tespiti
• 5V ila 24V optik olarak izole edilmiş girişler
• Yalnızca tek darbe destekler
• Otomatik rölanti akımı azaltma
• 200KHz'e kadar darbe giriş frekansı
• Adım ve yön (PUL/DIR) kontrolü
• Düzgün motor hareketi için mikro adımlama
• Güç açıldığında "atlama" olmadan yumuşak başlatma
• Aşırı voltaj ve aşırı akıma karşı korumalar
• TTL uyumlu ve optik olarak izole edilmiş girişler, 5.6A'ya kadar
• DIP anahtarları ile 200-25.600 arasında 16 seçilebilir mikro adım çözünürlüğü
• DIP anahtarları ile 1.8A ila 5.6A arasında 8 seçilebilir çıkış akımı ayarı
• Optimum tork, ekstra düzgün hareket, düşük motor ısınması ve gürültü için anti-rezonans
• Geniş yelpazedeki motorlardan optimum tork için motor otomatik tanımlama ve parametre otomatik yapılandırma

Motor Özellikleri

• Üretici Parça Numarası: 23HS45-4204S
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 3,0 Nm (424,83oz.in)
• Anma Akımı/faz: 4.2A
• Faz Direnci: 0.88ohms
• Endüktans: 3,4mH±20%(1KHz)
• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 113mm
• Mil Çapı: Φ10mm
• Şaft Uzunluğu: 24mm
• D-kesim Uzunluğu: 20mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 400mm
• Yalıtım Sınıfı: B 130°C[266°F]

Bağlantı

Güç Özellikleri

• Parça Numarası: LE-350-48
• Giriş Voltajı: 115/230VAC±20%
• Giriş Frekansı: 47-63Hz
• Giriş Akımı: 40A/230VAC
• Çıkış Voltajı: 48V
• Çıkış Akımı: 7.3A
• Nominal Çıkış Gücü: 350W
• Kaçak Akım: <0,5mA/230VAC
• Boyutlar: 215*115*30mm (U*G*Y)
• Dahili EMI filtresi
• Yüksek verimlilik düşük maliyet
• Dahili DC fan ile zorunlu hava soğutması
• Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları
