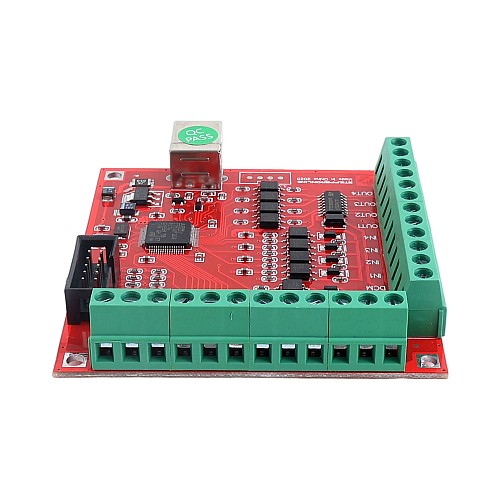

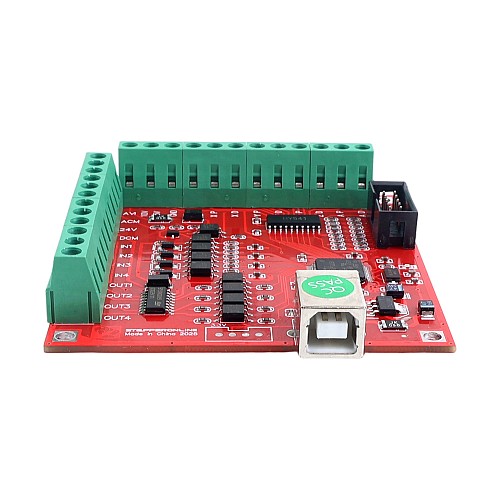

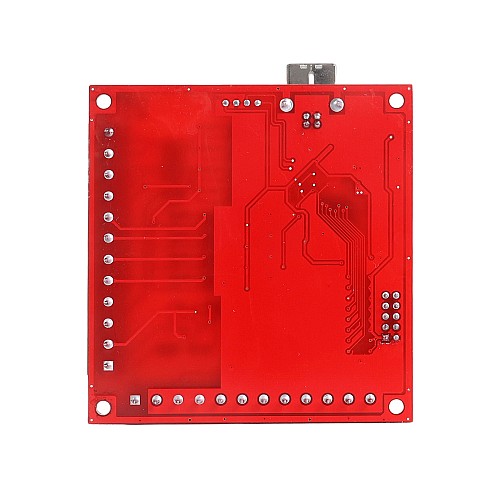

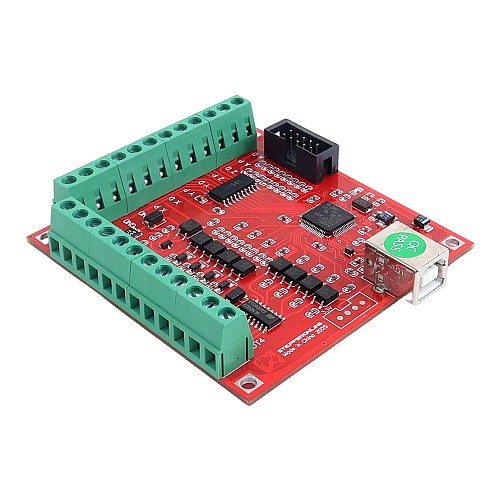

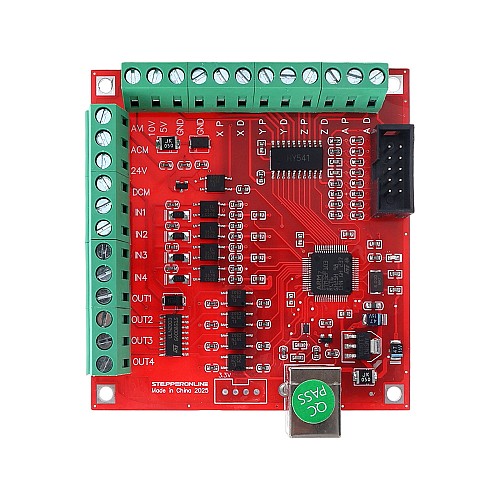

Mach3 için 4 Eksenli CNC Breakout Kartı Kontrol Cihazı 100Khz USB Kontrol

Sürücüsüz bir tasarıma sahip olan cihaz, ST-USB-C USB kablosuyla çalıştırılıp kontrol edilir ve tüm Mach3 yazılım sürümleri ve Windows sistemleriyle uyumludur. ST-V3, 4 eksene kadar senkron hareket kontrolünü destekler ve PWM sinyalleri aracılığıyla mil motorlarını kontrol edebilir, bu da onu gravür makineleri gibi küçük CNC makineleri için uygun hale getirir.
Ayrıca, ST-V3, acil durdurma, ana konuma dönme ve otomatik alet ayarı gibi çeşitli işlevleri etkinleştiren dört sinyal giriş portu ve dört sinyal çıkış portu ile donatılmıştır. Ayrıca, çalışma sırasında kolay manuel ayarlama ve kontrol için bir el çarkı arayüzü de içerir.

Özellikler

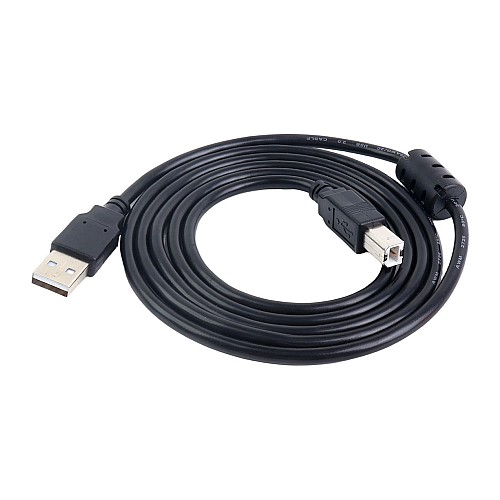

• EMI'yi azaltmak için ferrit boncuklu USB kablosuyla donatılmıştır
• Hızlı iş parçası kalibrasyonu için otomatik takım ayarı
• Sağlam sinyal işleme için 4 opto-izole röle çıkışı
• Güvenlik için acil durdurma girişi ve limit anahtarı desteği
• Esnek mil kontrolü: PWM modunu ve röle modunu destekler
• Manuel koşu ve hassas ayar için el çarkı arayüzü
• 4 opto-izole dijital sinyal girişi (yapılandırma yoluyla 12 girişe kadar genişletilebilir)
• 4 eksene kadar bağlantı kontrolünü destekler. 4. eksen, takipçi ekseni olarak ayarlanabilir.
• İşlem sırasında takipçi ekseni otomatik seviyeleme ile otomatik başlangıç noktasına dönüş (sıfıra dönüş)
• Yüksek güvenilirlik için ithal bileşenlerle endüstriyel düzeyde anti-parazit tasarımı
• 100KHz çıkış darbe frekansı ile yüksek hassasiyetli enterpolasyon, işleme hatalarını en aza indirir
• Çift terminal seçenekleri: Kablolama esnekliği için vidalı terminaller ve 2,54 mm aralıklı pin başlık terminalleri
• Evrensel uyumluluk için USB arayüzü—Mach3 çalıştıran tüm bilgisayarlarla çalışır (sadece bir USB portu gerektirir)
• Sürücü gerektirmeyen tasarım sayesinde farklı donanım/yazılım ortamlarıyla kusursuz entegrasyon sağlar (WinXP ve Win7 dahil olmak üzere çeşitli Windows sürümlerini destekler.)

Kutuda neler var?
