TE Serisi Dijantal Step Sürücü 1,0-4,2A 24-50VDC, Nema 17, 23 Motor için

TE Serisi step sürücüler, T Serisi temel alınarak geliştirilmiş, olağanüstü maliyet etkinlik sunan yükseltilmiş versiyonlardır. T Serisi ile neredeyse aynı işlevselliği ve performansı korurken, maliyet optimizasyonu yoluyla ürün giriş eşiğini önemli ölçüde düşürerek yüksek kaliteli step sürücüleri daha erişilebilir hale getirdik.

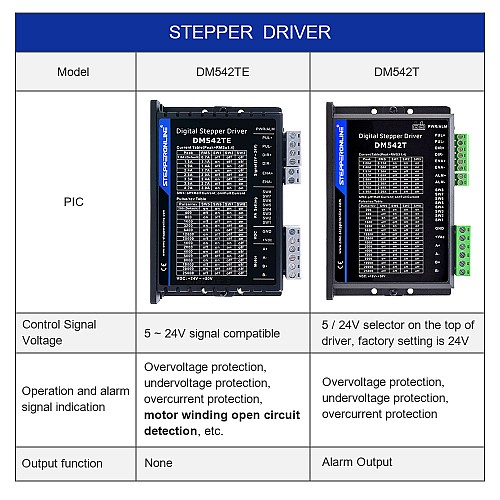

Bu, çıkış tepe akımı 1,0~4,2A ve giriş voltajı 24~50VDC olan bir TE serisi dijital step sürücüdür. DM542T'den daha rekabetçi fiyatla Nema 17, 23 step motorlar için tasarlanmıştır.
Fonksiyonel olarak, TE'ye özel bir "Motor Sargı Açık Devre Tespiti" bulunur. Bu gerçek zamanlı izleme, açık devre riskleri konusunda uyarır, ekipman hasarını ve arıza süresini azaltır ve güvenilirliği artırır. 5V ila 24V arası optik izole girişler, daha fazla kontrol sistemi ile kolay entegrasyon sağlar ve kurulumu basitleştirir. TE serisi sürücüler yalnızca tek darbe girişini destekler.

Önemli Özellikler

• Motor sargı açık devre tespiti
• 5V ila 24V arası optik izole girişler
• Yalnızca tek darbe destekler
• PUL/DIR modunu destekler
• Otomatik rölanti akım azaltma
• Aşırı voltaj ve aşırı akım korumaları
• Güç açıldığında "atlama" olmadan yumuşak başlangıç
• Anti-Rezonans optimum tork sağlar ve orta menzil kararsızlığını giderir
• Darbe giriş frekansı 200KHz'e kadar, TTL uyumlu ve optik izole giriş
• 2 fazlı ve 4 fazlı motorlar için uygundur, nema 17 sürücü, nema 23 sürücü olarak iyi çalışır

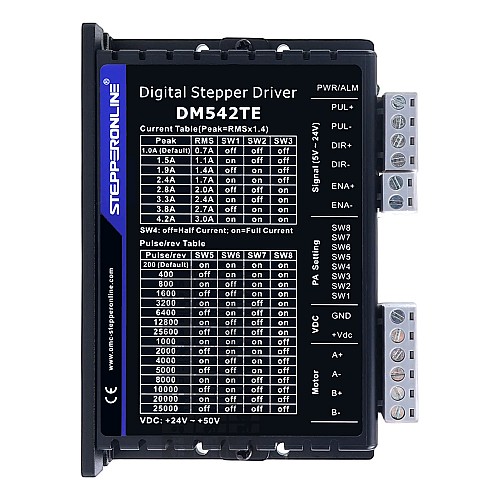

• 8 seçilebilir tepe akım değeri: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
• Güç açıldığında motor otomatik tanıma ve parametre otomatik yapılandırma, farklı motorlarla optimum tepkiler sunar
• Çoklu-Microstepping, düşük çözünürlüklü bir step girişinin daha yüksek mikrostep çıkışı üretmesini sağlayarak daha düzgün motor hareketi sunar
• 16 seçilebilir mikrostep çözünürlüğü: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Elektriksel Özellikler

• Çıkış Tepe Akımı: 1,0~4,2A (0,7~3,0 RMS)
• Giriş Voltajı: +24~50VDC
• Lojik Giriş Voltajı: 5~24VDC
• Lojik Giriş Akımı: 7~20mA
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5μS
• İzolasyon Direnci: 500MΩ

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma veya Zorlamalı soğutma
• Ortam: Toz, yağ buharı ve aşındırıcı gazlardan kaçının
• Nem: %40 RH - %90 RH
• Çalışma Sıcaklığı: 0℃ - 40℃
• Titreşim: 10-55Hz / 0,15mm
• Depolama Sıcaklığı: -20℃ - 65℃

Adım Motorları için Önerilen Sürüş Voltajları
