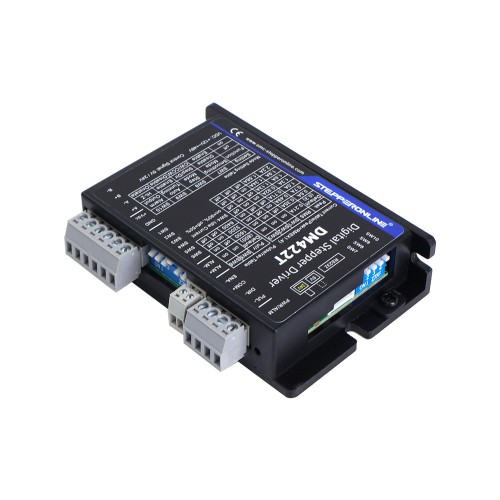

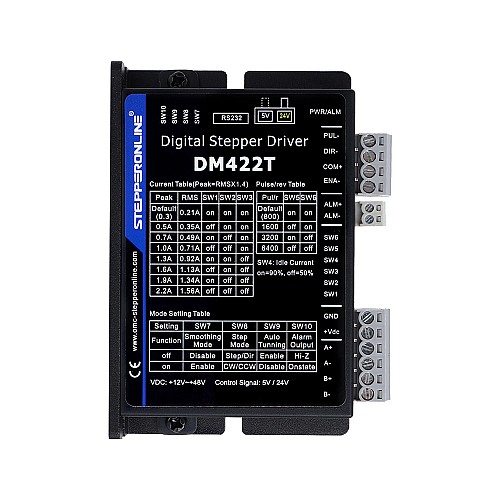

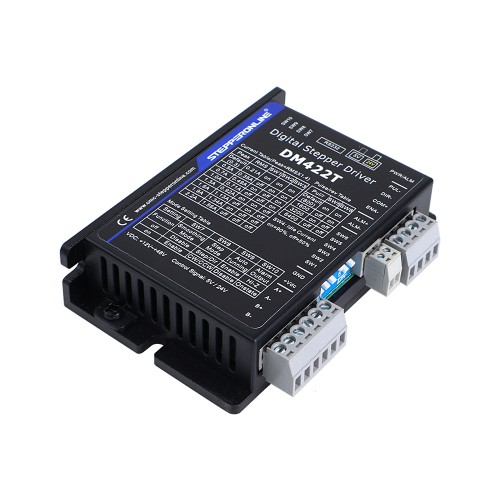

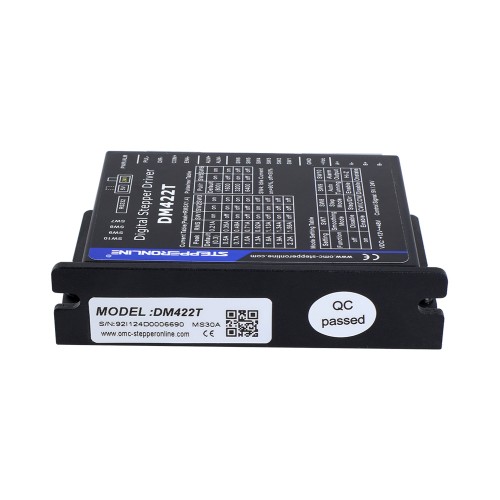

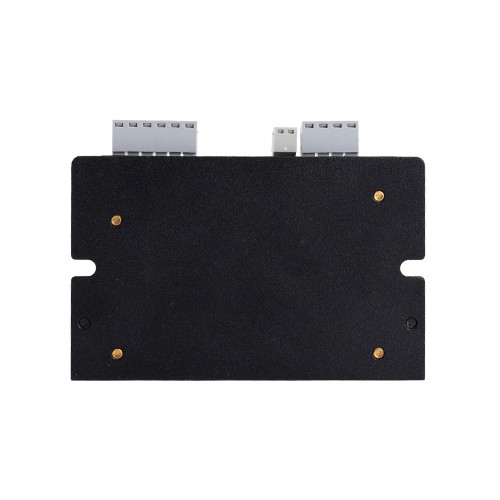

Nema 11, 14, 17 Step Motorlar için 0,3-2,2A 12-50VDC Dijital Step Motor Sürücüsü

DM422T, en yeni hareket kontrol teknolojisine dayalı gelişmiş DSP kontrol algoritmasıyla geliştirilmiş, tamamen dijital bir step motor sürücüsüdür. Benzersiz bir sistem akıcılığı seviyesine ulaşarak optimum tork sağlar ve orta aralıktaki dengesizlikleri sıfırlar. Motor otomatik tanımlama ve parametre otomatik yapılandırma özelliği, farklı motorlarla optimum modlara hızlı bir şekilde geçiş sağlar. Geleneksel analog sürücülerle karşılaştırıldığında, DM422T bir step motoru çok daha düşük gürültü, daha düşük ısınma ve daha akıcı hareketle çalıştırabilir. Benzersiz özellikleri, DM422T'yi yüksek gereksinimli uygulamalar için ideal bir seçim haline getirir. Nema 11, 14, 17 sürücü olarak kullanılması şiddetle tavsiye edilir.

Temel Özellikler

• Otomatik ayarlama ayarı
• Alarm çıkış ayarı
• Düzeltme modu ayarı
• 500KHz maksimum darbe giriş frekansı
• Aşırı gerilim ve aşırı akım korumaları

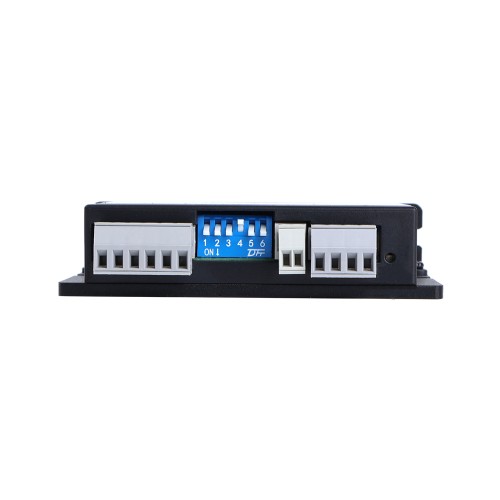

• DIP anahtarları aracılığıyla 4 mikro adım çözünürlüğü
• DIP Anahtarları aracılığıyla 8 çıkış akımı ayarı
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• 5V/24V mantık voltajı seçici, varsayılan ayar 24V
• Adım ve yön (PUL/DIR) veya çift darbe kontrolü
• SW4 ile boşta akımın %50 veya %90'a düşürülmesi seçimi
• Optimum tork, ekstra yumuşak hareket, düşük motor ısınması ve gürültüsü için Anti-Rezonans

Elektriksel Özellikler

• Çıkış Tepe Akımı: 0,3~2,2A
• Giriş Voltajı: +12~50VDC (Tipik 36VDC)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~500kHz

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma veya Zorunlu Soğutma
• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Nem: %40RH－%90RH
• Çalışma Sıcaklığı: 0℃ － 40℃
• Titreşim: 10-55Hz / 0,15mm
• Depolama Sıcaklığı: -20℃ － 65℃
• Ağırlık: Yaklaşık 230g
