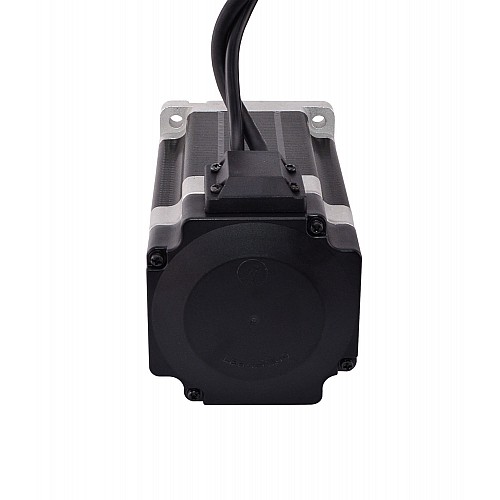

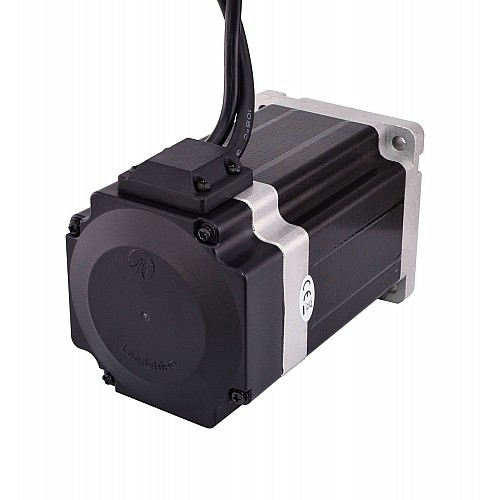

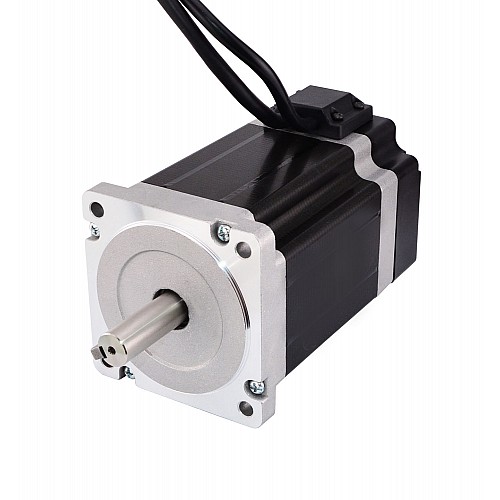

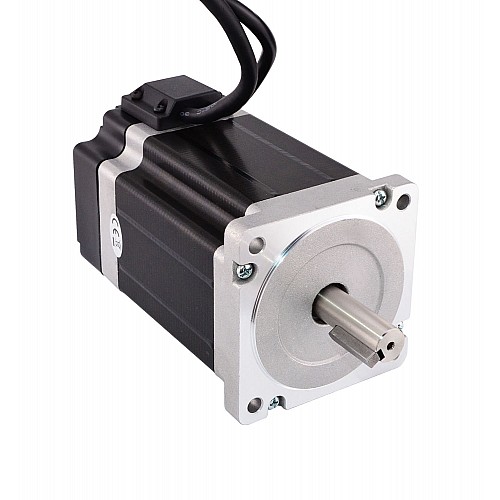

Nema 34 Kapalı Döngü Adım Motoru 7,0 Nm/1001 oz.in Kodlayıcı 1000CPR

Motor Özellikleri

• Üretici Parça Numarası: 34HS38-4204D-E1000
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 7.07 Nm (1001 oz.in)
• Anma Akımı/faz: 4,24A
• Voltaj: 3,39 V
• Faz Direnci: 0.8ohm
• Endüktans: 8mH ± %20 (1KHz)
• Çerçeve Boyutu: 86 x 86mm
• Gövde Uzunluğu: 98mm
• Mil Çapı: Φ14mm
• Şaft Uzunluğu: 37mm
• Anahtar Yolu Uzunluğu: 25mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm

Kodlayıcı Spesifikasyonu

• Sürüş Voltajı : 5V
• Çıkış akımı: 55mA
• Çözünürlük: 1000ppr
• Çıkış Sinyali: 2 Kanal
• Delik Çapı : Φ8mm
• Çıkış Frekansı: ≤1MHz
• Çalışma Hızı : ≤5000rpm
• IP Koruması: IP20

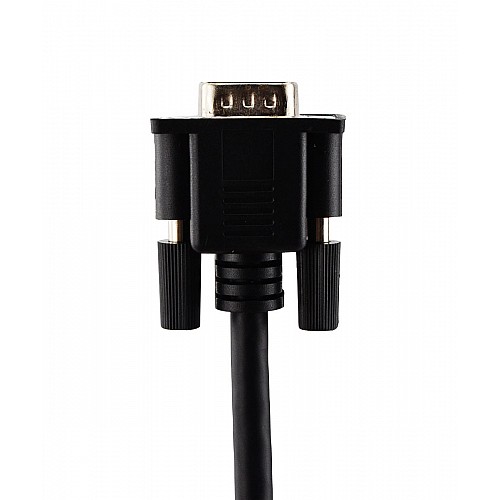

Bağlantı

Kaynaklar

• Motor Veri Sayfası: 34HS38-4204D-E1000.pdf
