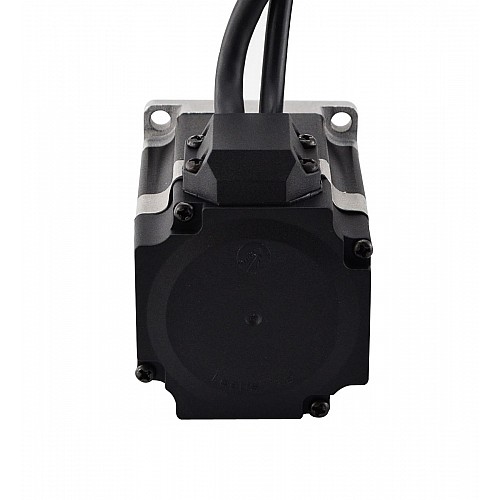

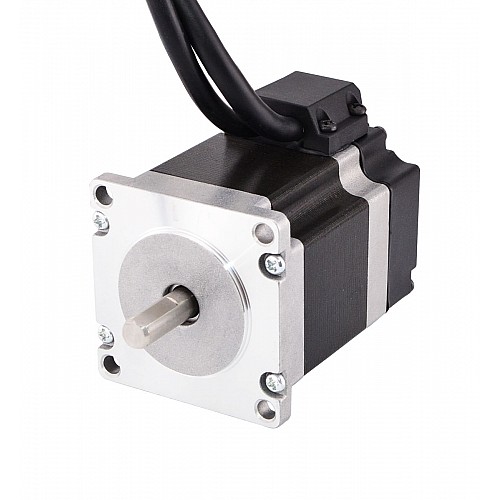

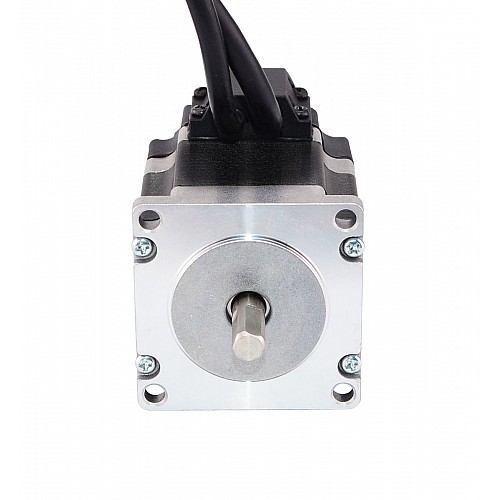

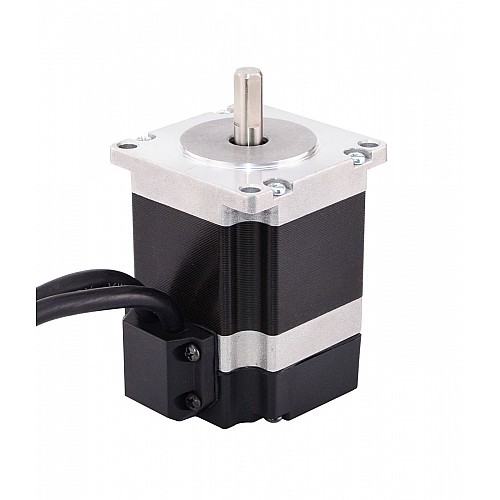

Nema 23 Kapalı Döngü Adım Motoru 1,26 Nm/178,4 oz.in Kodlayıcı 1000CPR

Motor Özellikleri

• Üretici Parça Numarası: 23HS22-2804D-E1000
• Motor Tipi: Bipolar
• Adım açısı: 1,8 derece
• Tutma torku: 1,26 Nm (178,4 oz.in)
• Anma akımı / faz: 2,8A
• Faz direnci: 0,9 ohm
• Endüktans: 2,5mH ± %20 (1KHz)
• Çerçeve boyutu: 57 x 57 mm
• Gövde Uzunluğu: 56mm
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 21mm
• D-Kesim Uzunluğu: 15mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm

Kodlayıcı Spesifikasyonu

• Sürüş Voltajı : 5V
• Çıkış akımı: 55mA
• Çözünürlük: 1000ppr
• Çıkış Sinyali: 2 Kanal
• Delik Çapı : Φ8mm
• Çıkış Frekansı: ≤1MHz
• Çalışma Hızı : ≤5000rpm
• IP Koruması: IP20

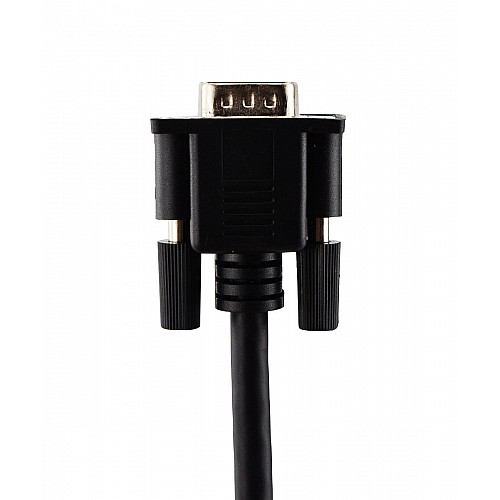

Bağlantı

Kaynaklar

• Motor Veri Sayfası: 23HS22-2804D-E1000.pdf
