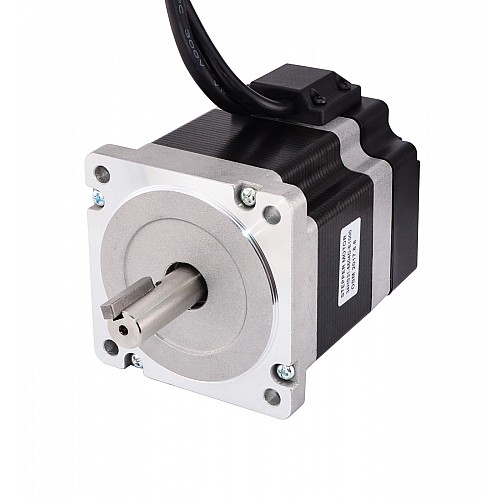

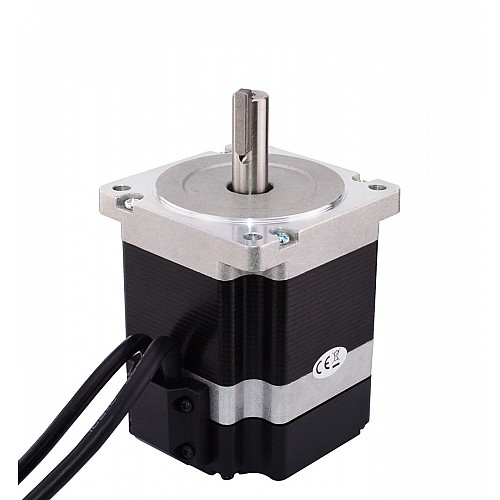

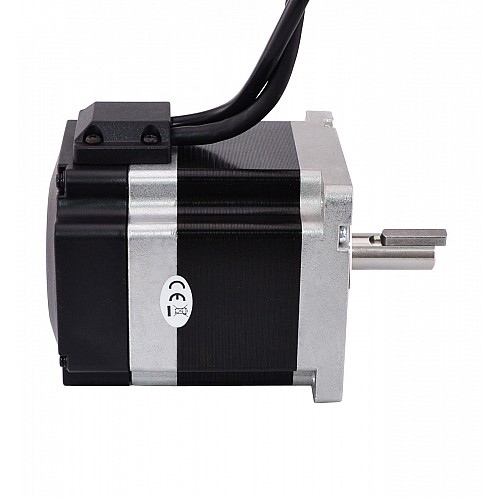

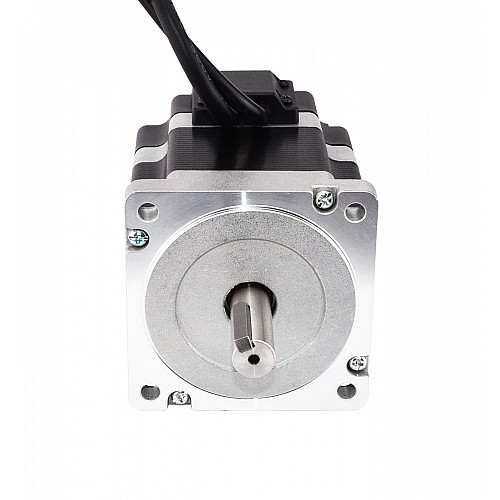

S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)

S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 34 Kapalı Döngü Adım Motoru 4,5 Nm (637,25 oz.in) Kodlayıcı 1000PPR (4000CPR)
0 yorum - Yorum Yap
0,00 TL
  • Stokta var: 1
  • Modeli: 34HS31-5504D-E1000
  • Brüt ağırlık: 2.80kg
  • Sertifikalı: ISO, CE, UKCA, RoHS
Sepete Ekle
Soru
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
Satın alabilmek için asgari adet: 999

Motor Özellikleri

  • Üretici Parça Numarası: 34HS31-5504D-E1000
  • Motor Tipi: Bipolar Step Motor
  • Adım Açısı: 1,8 derece
  • Tutma Torku: 4,5 Nm (637,25 oz.in)
  • Anma Akımı/faz: 5,5A
  • Voltaj: 2.2V
  • Faz Direnci: 0,4 ohm
  • Endüktans: 3,5mH ± %20 (1KHz)
  • Çerçeve Boyutu: 86 x 86mm
  • Gövde Uzunluğu: 108,5 mm
  • Mil Çapı: Φ14mm
  • Şaft Uzunluğu: 37mm
  • Anahtar Yolu Uzunluğu: 25mm
  • Potansiyel Müşteri Sayısı: 4
  • Kablo Uzunluğu: 500mm

Kodlayıcı Spesifikasyonu

  • Kodlayıcı Türü: Optik Artımlı
  • Sürüş Voltajı : 5V
  • Çıkış akımı: 55mA
  • Çözünürlük: 1000PPR(4000CPR)
  • Çıkış Sinyali: 2 Kanal
  • Delik Çapı: Φ8mm
  • Çıkış Frekansı: ≤1MHz
  • Çalışma Hızı : ≤5000rpm
  • IP Koruması: IP20

Bağlantı

PIN
1
2
3
4
Motor
A+
A-
B+
B-

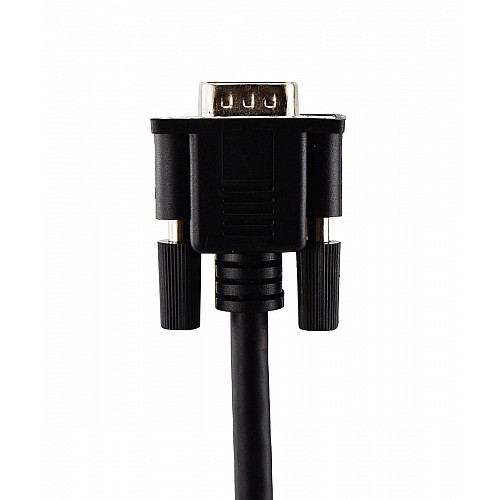

PIN
1
2
3
11
12
13
Kodlayıcı
EA+
VCC
GND
EB+
EB-
EA-

Kaynaklar

Bazı nedenlerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün 34HS31-6004D-E1000'dir .
Ürün Tipi
Ürün Türü Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A) 5.5
Çıkış Devresi Tipi Diferansiyel tip
Çıkış Sinyali Kanalları 2
Endüktans (mH) 3.5
Faz Direnci (ohm) 0.4
Kodlayıcı Çözünürlüğü 1000PPR
Kodlayıcı Türü Optik Artımlı
Tork/İtki Eğrisi Var Mı? HAYIR
Tutma Torku (Ncm) 450
Tutma Torku (oz.in) 637.25
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 34 (86 x 86)
Gövde Uzunluğu (mm) 108.5
IP Derecelendirmesi 40
Mil Çapı (mm) 14
Şaft Uzunluğu (mm) 37
Ürün Serisi S
File Size
34HS31-5504D-E1000_Full_Datasheet.pdf 167.21KB Download
34HS31-5504D-E1000.STEP 4.94MB Download
