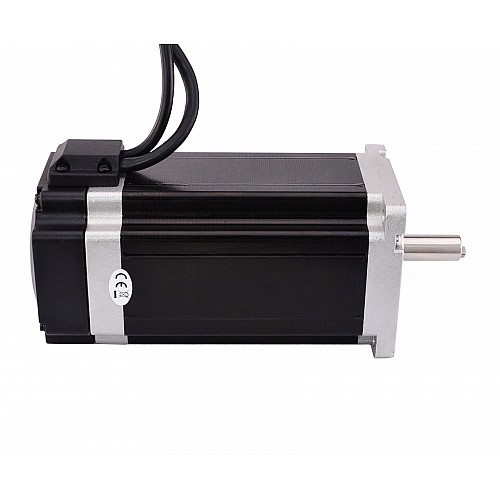

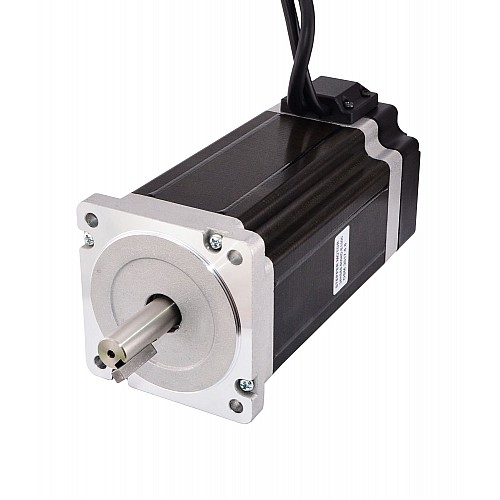

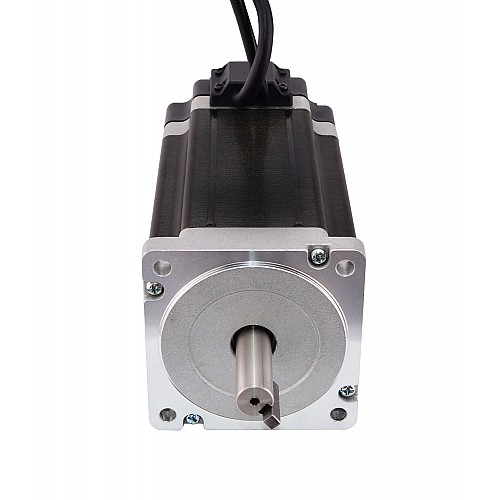

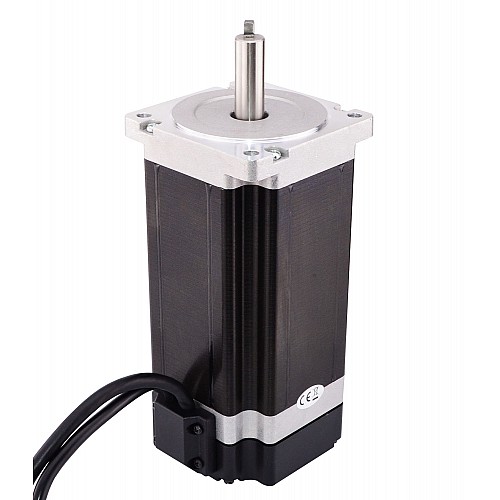

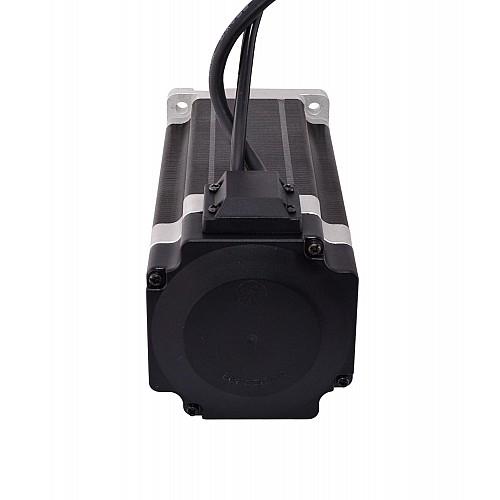

Nema 34 Kapalı Döngü Adım Motoru 13,0 Nm/1841 oz.in Kodlayıcı 1000CPR

Motor Özellikleri

• Üretici Parça Numarası: 34HS59-5004D-E1000
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 13Nm(1841oz.in)
• Anma Akımı/faz: 5A
• Voltaj: 5V
• Faz Direnci: 1ohm
• Endüktans: 11mH ± %20 (1KHz)
• Çerçeve Boyutu: 86 x 86mm
• Gövde Uzunluğu: 151,5 mm
• Mil Çapı: Φ14mm
• Şaft Uzunluğu: 37mm
• Anahtar Yolu Uzunluğu: 25mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm

Kodlayıcı Spesifikasyonu

• Sürüş Voltajı : 5V
• Çıkış akımı: 55mA
• Çözünürlük: 1000ppr
• Çıkış Sinyali: 2 Kanal
• Delik Çapı : 8mm
• Çıkış Frekansı: ≤1MHz
• Çalışma Hızı : 5000rpm
• IP Koruması: IP20

Bağlantı

Kaynaklar

• Motor Veri Sayfası: 34HS59-5004D-E1000.pdf
