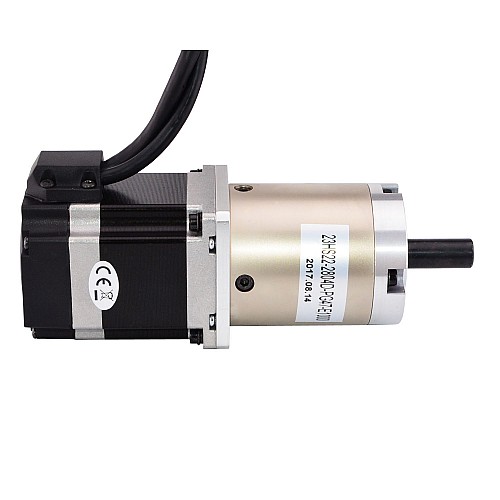

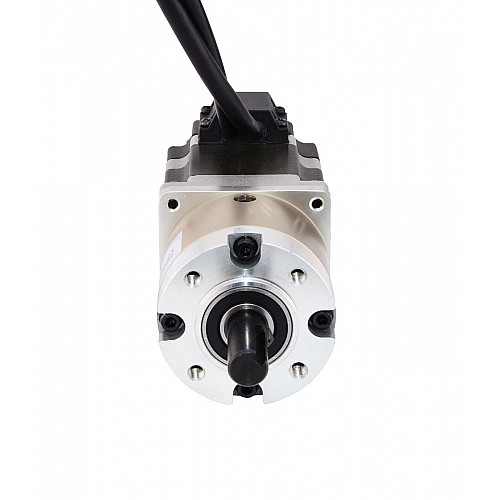

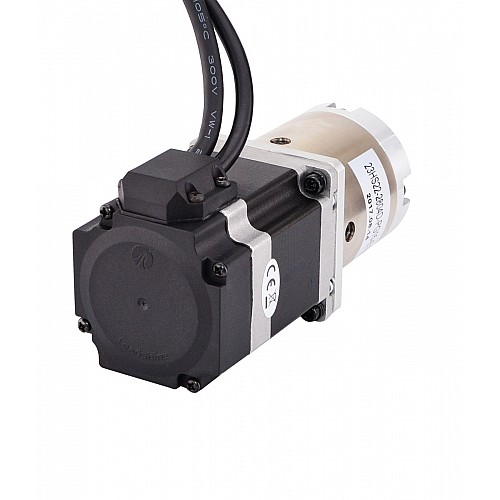

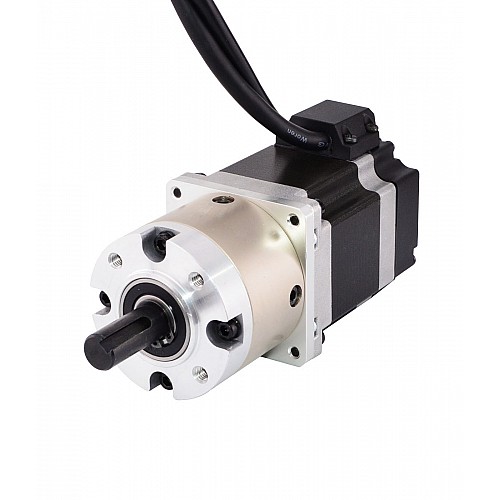

Nema 23 Kapalı Döngülü Dişli Adım Motoru L=56mm Dişli Oranı 47:1 Kodlayıcı 1000PPR(4000CPR)

2 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 23HS22-2804D-PG47-E1000
Brüt ağırlık: 2.10kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Motor Özellikleri

Üretici Parça Numarası: 23HS22-2804D-PG47-E1000
Motor Tipi: Bipolar Step Motor
Çerçeve Boyutu: 57 x 57mm
Motor Uzunluğu: 56mm
Şanzımansız Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 1,25 Nm (177 oz.in)
Anma Akımı/faz: 2,8A
Faz Direnci: 0.9ohm
Voltaj: 2.6V
Endüktans: 2,5mH±20%(1KHz)
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Şanzıman Uzunluğu: 72mm
Dişli Oranı: 46.656
Verimlilik: %70
Mil Çapı: Φ12mm
Şaft Uzunluğu: 30mm
Anahtar yolu uzunluğu: 20mm
Anahtar yolu genişliği: 4mm
Boştayken Tepki: <=3 derece
Maksimum İzin Verilen Tork: 30 Nm (4248,36 oz.in)
Anlık İzin Verilen Tork: 50Nm(7080.6oz.in)
Mil Maksimum Eksenel Yükü: 100N
Mil Maksimum Radyal Yükü: 200N

Kodlayıcı Spesifikasyonu

Kodlayıcı Türü: Optik Artımlı
Sürüş Voltajı : 5V
Çıkış akımı: 55mA
Çözünürlük: 1000PPR(4000CPR)
Çıkış Sinyali: 2 Kanal
Delik Çapı: Φ8mm
Çıkış Frekansı: ≤1MHz
Çalışma Hızı : ≤5000rpm
IP Koruması: IP20

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13

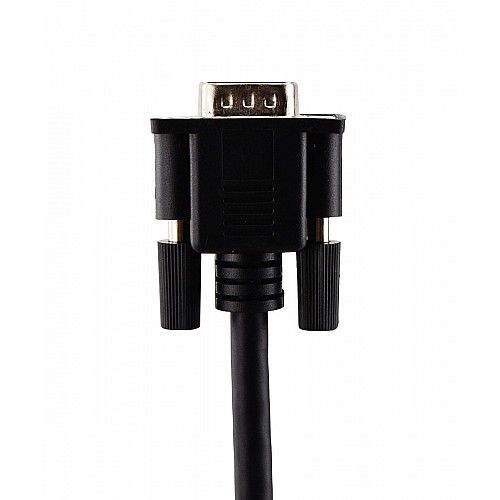

Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Bazı nedenlerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün 23HS22-HG50-E1000'dir .

Elektriksel Özellikler
Anma Akımı (A)	2.8
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Endüktans (mH)	2.5
Faz Direnci (ohm)	0.9
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	125
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Dişli Oranı	47 : 1
Gövde Uzunluğu (mm)	56
IP Derecelendirmesi	40
Mil Çapı (mm)	12
Şaft Uzunluğu (mm)	30

File	Size
23HS22-2804D-PG47-E1000_Full_Datasheet.pdf	166.4KB	Download
23HS22-2804D-PG47-E1000.STEP	6.36MB	Download
23HS22-2804D-PG47-E1000_Torque_Curve.pdf	149.24KB	Download
