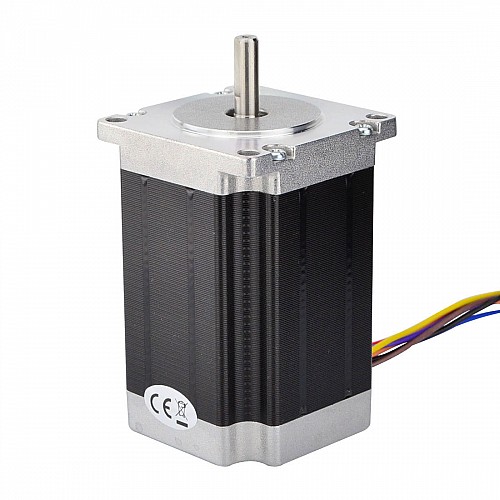

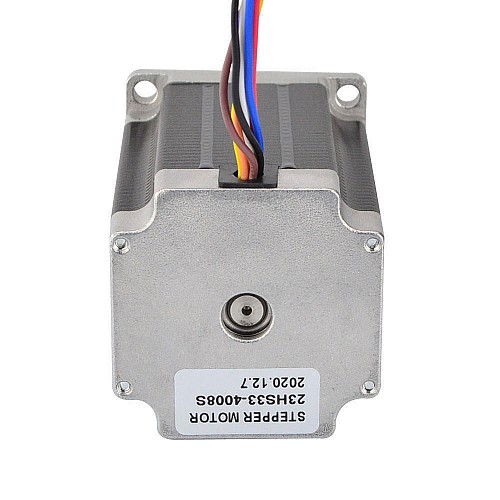

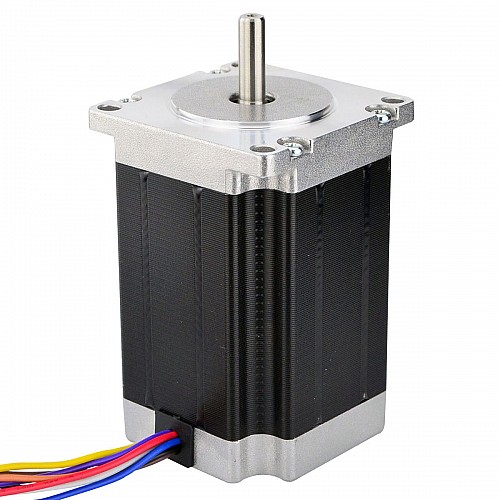

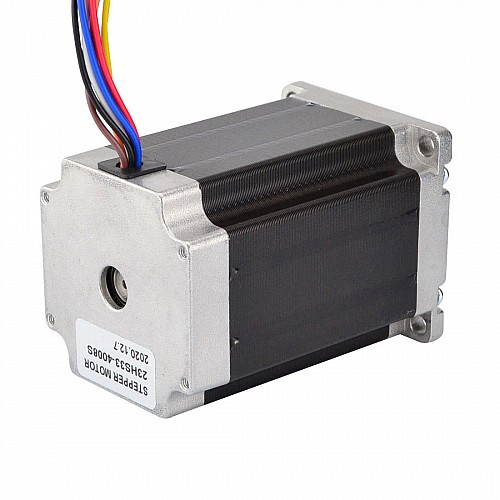

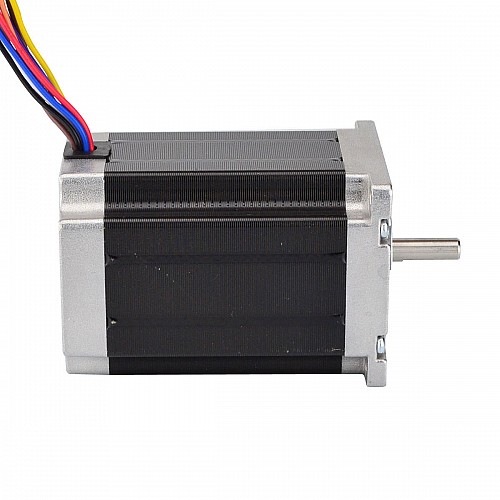

Nema 23 Bipolar 1,8 derece 2,83 Nm (400 oz.in) 4A 57x57x84mm 8 Kablo

1,8 derece adım açısına, 500 mm kablo uzunluğuna ve 57x57x84 mm boyutlarına sahip bu Nema 23 step motor, 8 kabloya ve üç bağlantı seçeneğine sahiptir: Unipolar, Bipolar (Seri) veya Bipolar (Paralel). Dilediğiniz tipi seçebilirsiniz. Unipolar bağlantıda 2,0 Nm (283 oz.in), bipolar bağlantıda ise 2,83 Nm (400 oz.in) tork değerine sahiptir.

Elektriksel Özellikler

• Üretici Parça Numarası: 23HS33-4008S
• Motor Tipi: Unipolar/Bipolar
• Adım Açısı: 1,8 derece
• Tutma Torku (Bipolar): 2,83 Nm (400oz.in)
• Tutma Torku (Tek Kutuplu): 2,0 Nm (283 oz.in)
• Anma Akımı (Bipolar Seri): 2,83A
• Anma Akımı (Bipolar Paralel): 5.66A
• Anma Akımı (Tek Kutuplu): 4.0A
• Faz Direnci (Bipolar Seri): 1.6ohm
• Faz Direnci (Bipolar Paralel): 0,4 ohm
• Faz Direnci (Tek Kutuplu): 0,8 ohm
• Endüktans (Bipolar Seri): 7,2mH±20%(1KHz)
• Endüktans (Bipolar Paralel): 1,8mH±20%(1KHz)
• Endüktans (Tek kutuplu): 1,8mH±20%(1KHz)
• Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 84mm
• Mil Çapı: Φ6,35mm
• Şaft Uzunluğu: 21mm
• D-kesim Uzunluğu: 15mm
• Potansiyel Müşteri Sayısı: 8
• Kablo Uzunluğu: 500mm
• Ağırlık: 1,13 kg

Bağlantı
