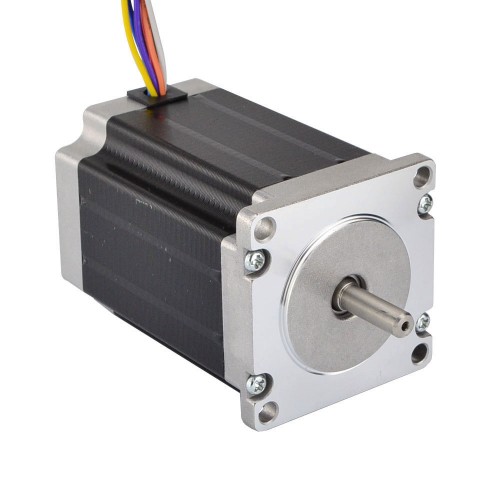

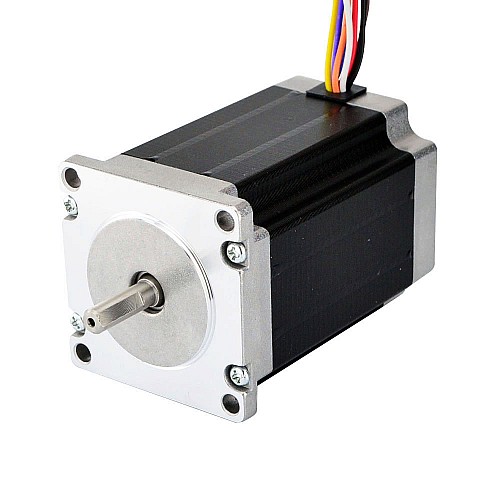

Çift Şaftlı Nema 23 Uni/Bipolar 1,8 derece 2,83 Nm (400 oz.in) 4A 57x57x84mm 8 Kablo

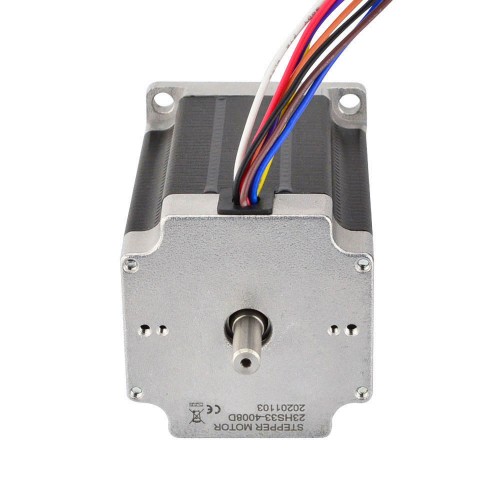

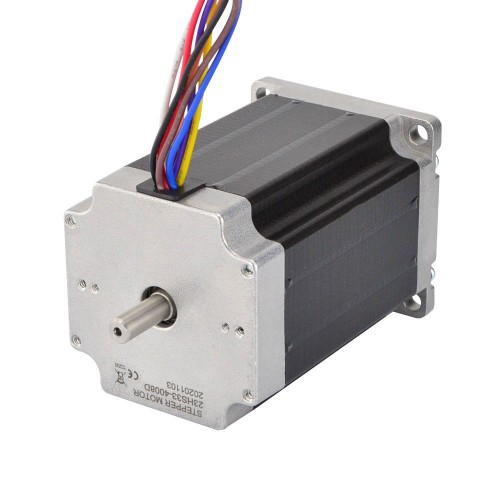

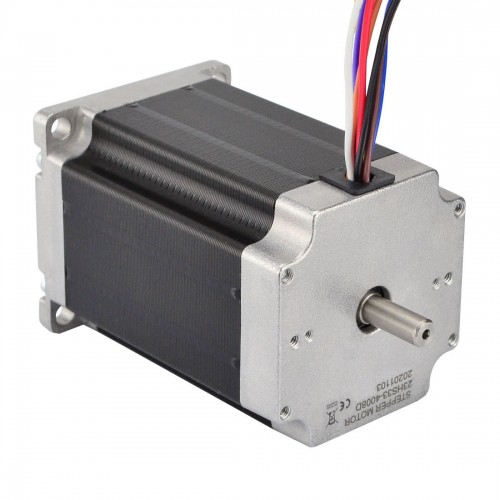

1,8 derece adım açısına, 2,83 Nm (400 oz. inç) tutma torkuna (bipolar), 2,0 Nm (283 oz. inç) tutma torkuna (unipolar) ve 57x57x84 mm boyutlarına sahip bu Nema 23 step motor, üç bağlantı seçeneğine sahip 8 kabloya sahiptir: Unipolar, Bipolar (Seri) veya Bipolar (Paralel). Dilediğiniz türü seçebilirsiniz. Unipolar bağlantıda 2,0 Nm (283 oz. inç), bipolar bağlantıda ise 2,83 Nm (400 oz. inç) tutma torkuna ulaşır. Arka şafta enkoder, el çarkı veya benzerleri takılabilir.

Elektriksel Özellikler

• Üretici Parça Numarası: 23HS33-4008D
• Motor Tipi: Unipolar/Bipolar
• Adım Açısı: 1,8 derece
• Tutma Torku (Bipolar): 2,83 Nm (400oz.in)
• Tutma Torku (Tek Kutuplu): 2,0 Nm (283 oz.in)
• Anma Akımı (Bipolar Seri): 2,83A
• Anma Akımı (Bipolar Paralel): 5.66A
• Anma Akımı (Tek Kutuplu): 4.0A
• Faz Direnci (Bipolar Seri): 1.6ohm
• Faz Direnci (Bipolar Paralel): 0,4 ohm
• Faz Direnci (Tek Kutuplu): 0,8 ohm
• Endüktans (Bipolar Seri): 7,2mH±20%(1KHz)
• Endüktans (Bipolar Paralel): 1,8mH±20%(1KHz)
• Endüktans (Tek kutuplu): 1,8mH±20%(1KHz)
• Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

• Çerçeve Boyutu: 57 x 57mm
• Gövde Uzunluğu: 84mm
• Mil Çapı: Φ6,35mm
• Ön Şaft Uzunluğu: 21mm
• D-kesim Uzunluğu: 15mm
• Arka Şaft Uzunluğu: 15mm
• Potansiyel Müşteri Sayısı: 8
• Kablo Uzunluğu: 300mm
• Ağırlık: 1,13 kg

Bağlantı
