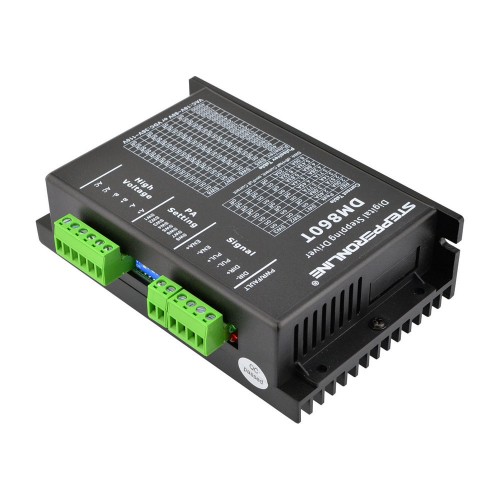

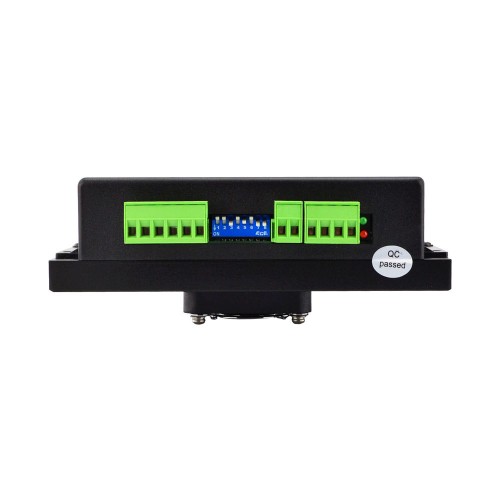

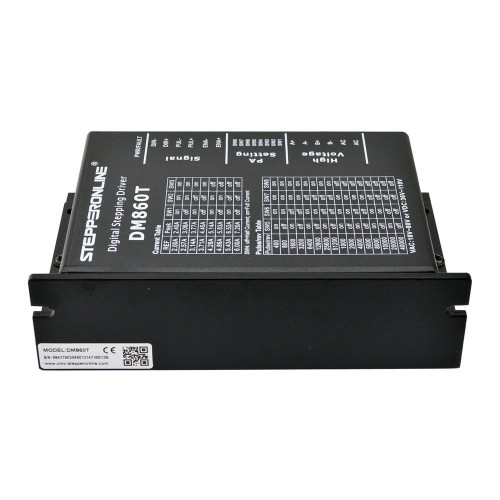

Nema 34 Motor için 2.4-7.2A 18-80VAC veya 24-110VDC Dijital Step Motor Sürücüsü

DM860T, en yeni hareket kontrol teknolojisine dayalı gelişmiş DSP kontrol algoritmasıyla geliştirilmiş, tamamen dijital bir step motor sürücüsüdür. Benzersiz bir sistem akıcılığı seviyesine ulaşarak optimum tork sağlar ve orta aralıktaki dengesizlikleri sıfırlar. Motor otomatik tanımlama ve parametre otomatik yapılandırma özelliği, farklı motorlarla optimum modlara hızlı bir şekilde geçiş sağlar. Geleneksel analog sürücülerle karşılaştırıldığında, DM860T bir step motoru çok daha düşük gürültü, daha düşük ısınma ve daha akıcı hareketle çalıştırabilir. Benzersiz özellikleri, DM860T'yi yüksek gereksinimli uygulamalar için ideal bir seçim haline getirir.

Temel Özellikler

• Otomatik rölanti akımı azaltma
• 2 fazlı ve 4 fazlı motorlar için uygundur
• PUL/DIR ve CW/CCW modlarını destekler
• Aşırı gerilim, aşırı akım koruması
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç

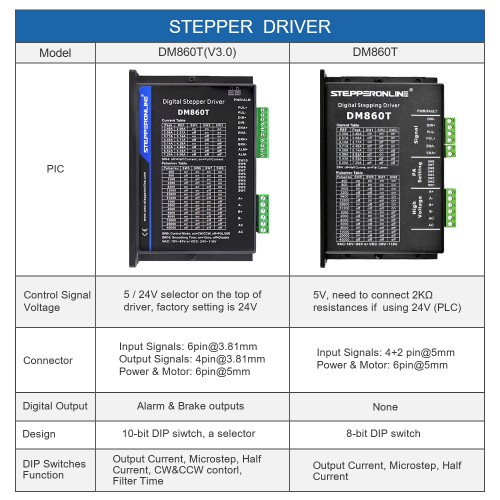

• 5V/24V mantık voltajı seçici, varsayılan ayar 24V
• Anti-Rezonans, optimum tork sağlar ve orta aralıktaki dengesizliği ortadan kaldırır
• 200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş

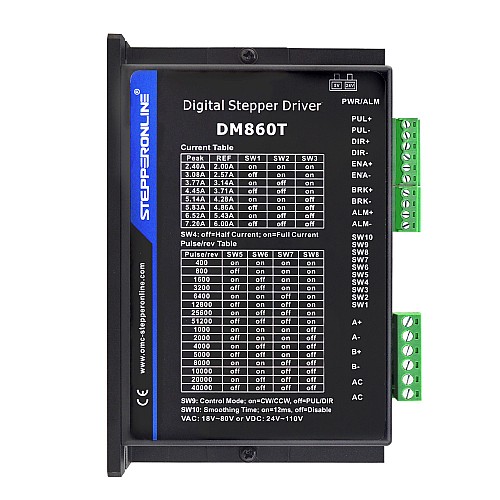

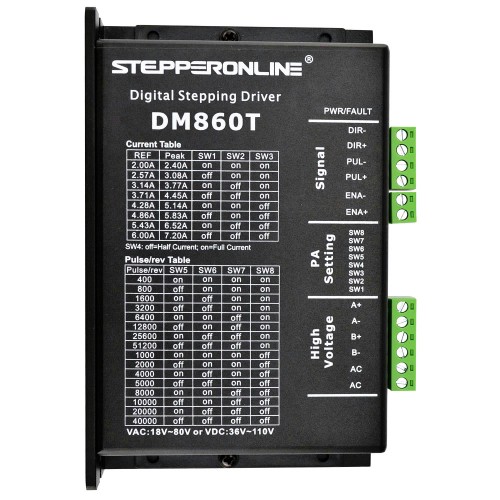

• 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A dahil olmak üzere 8 seçilebilir tepe akımı
• Motor otomatik tanımlama ve parametre otomatik yapılandırma teknolojisi, farklı motorlarla optimum tepkiler sunar
• Çoklu Adımlama, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikro adım çıkışı üretmesine olanak tanır ve böylece daha düzgün bir motor hareketi sunar
• 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000 dahil olmak üzere 16 seçilebilir mikro adım çözünürlüğü

Elektriksel Özellikler

• Çıkış Tepe Akımı: 2,4~7,2A(6,0RMS)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 100MΩ
• Giriş Voltajı: +18~80VAC veya 24~110VDC (DC +/- güç herhangi bir sırayla bağlanabilir)

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

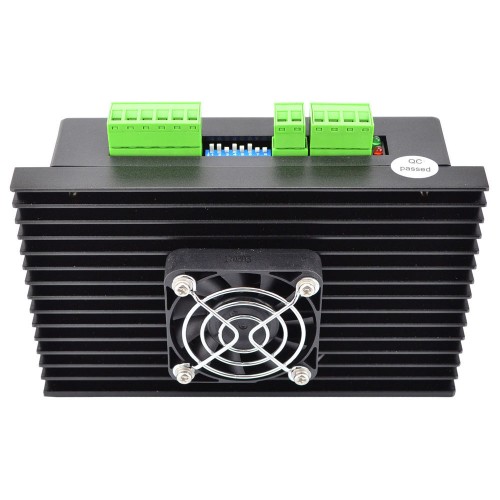

• Soğutma: Doğal Soğutma veya Zorunlu Soğutma
• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Ortam Sıcaklığı: 0℃ － 65℃
• Nem: %40RH－%90RH
• Çalışma Sıcaklığı: -10℃ － 45℃
• Titreşim: 10-55Hz / 0,15mm
• Depolama Sıcaklığı: -20℃ － 65℃
• Ağırlık: Yaklaşık 580 g (20,46 oz)
