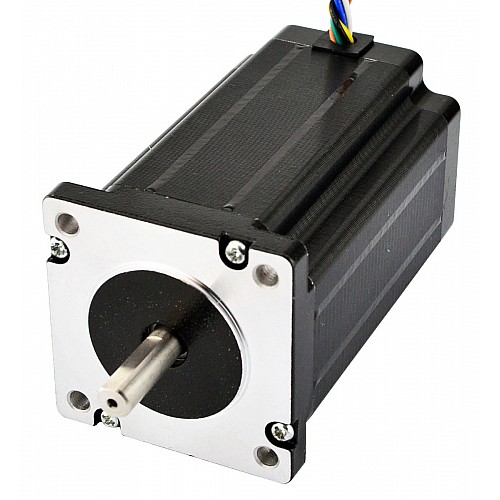

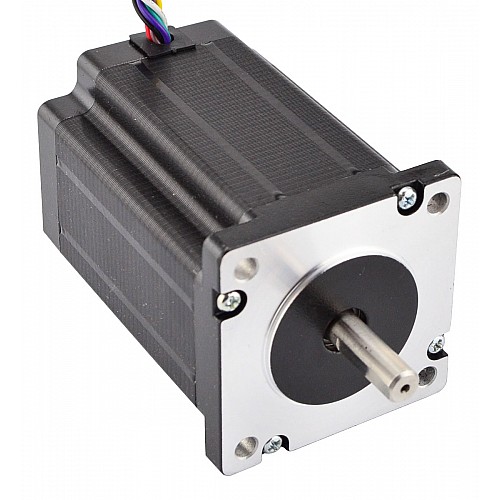

Çift Şaftlı Nema 23 CNC Adım Motoru 3,1 Nm (439 oz.in) 60x60x88 mm 8 Kablo

1 yorum - Yorum Yap

1.420,75 TL

5 + 1.354,13 TL

10 + 1.293,06 TL

50 + 1.237,55 TL

100 + 1.186,30 TL

Stokta var: 10000
Modeli: 24HS34-3008D
Brüt ağırlık: 1.50kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

«Kullanılmış ürün» ne anlama geliyor?

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin.
Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

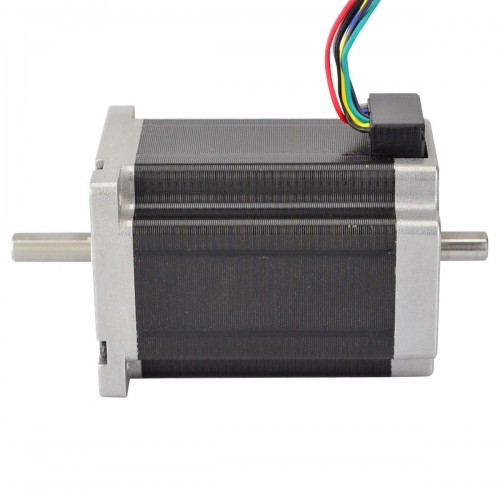

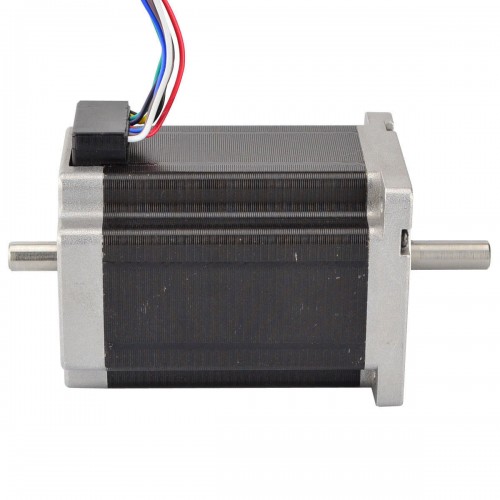

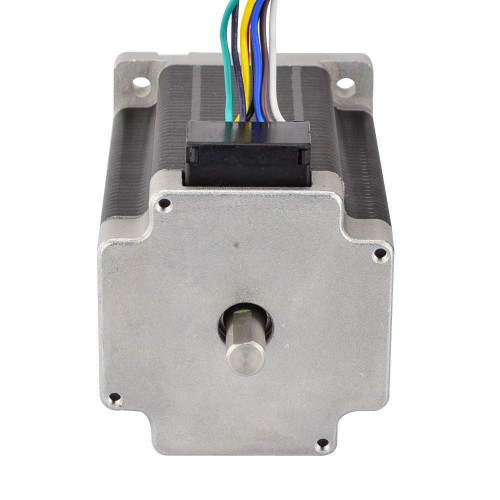

Bu Nema 23 step motor, 1,8 derece adım açısına ve 60x60x88 mm boyutlarına sahiptir. Kurulum boyutları, geleneksel Nema 23 motorlarla aynıdır ve daha yüksek torka sahiptir. Üç bağlantı seçeneği sunan 8 kablosu vardır: Tek kutuplu, Çift kutuplu (Seri) veya Çift kutuplu (Paralel). Dilediğiniz türü seçebilirsiniz. Tek kutuplu bağlantıda 2,2 Nm (312 oz. inç), çift kutuplu bağlantıda ise 3,1 Nm (439 oz. inç) tork değerine sahiptir. Arka şafta enkoder, el çarkı veya benzerleri monte edilebilir.

Elektriksel Özellikler

Üretici Parça Numarası: 24HS34-3008D
Motor Tipi: Unipolar/Bipolar
Adım Açısı: 1,8 derece
Tutma Torku (Bipolar): 3,1 Nm (439 oz.in)
Tutma Torku (Tek Kutuplu): 2,2 Nm (312oz.in)
Anma Akımı (Bipolar Seri): 2.1A
Anma Akımı (Bipolar Paralel): 4.2A
Anma Akımı (Tek Kutuplu): 3.0A
Faz Direnci (Bipolar Seri): 2.6ohm
Faz Direnci (Bipolar Paralel): 0,65 ohm
Faz Direnci (Tek Kutuplu): 1.3ohm
Endüktans (Bipolar Seri): 12,8mH±20%(1KHz)
Endüktans (Bipolar Paralel): 3,2mH±20%(1KHz)
Endüktans (Tek kutuplu): 3,2mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 60 x 60mm
Gövde Uzunluğu: 88mm
Mil Çapı: Φ8mm
Ön Şaft Uzunluğu: 24mm
Arka Şaft Uzunluğu: 15mm
D-kesim Uzunluğu: 20mm
Potansiyel Müşteri Sayısı: 8
Kablo Uzunluğu: 600mm
Ağırlık: 1,34 kg

Bağlantı

A+	A-	B+	B-
Kırmızı/Mavi	Sarı/Siyah	Beyaz/Kahverengi	Mor/Yeşil

Bu motor için uygun braket ST-M2'dir .

Ürün Tipi
Ürün Türü	Hibrit Adım Motoru
Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	4.2
Bipolar/Tek kutuplu	Bipolar/Tek kutuplu
Endüktans (mH)	3.2
Faz Direnci (ohm)	0.65
Tork/İtki Eğrisi var mı?	Evet
Tutma Torku (Ncm)	310
Tutma Torku (oz.in)	439
Fiziksel Özellikler
Ağırlık(g)	1340
Çerçeve Boyutu (mm)	Nema 23 (60 x 60)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	88
IP Derecelendirmesi	40
Kurşun Sayısı	8
Kurşun Uzunluğu (mm)	600
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	24
Tek Şaft/Çift Şaft	Çift Şaft
Ürün Serisi	S
