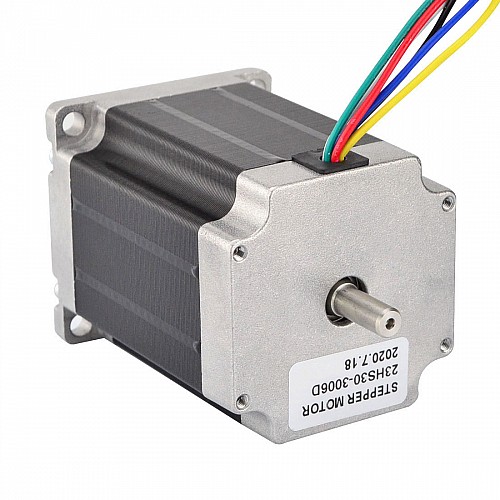

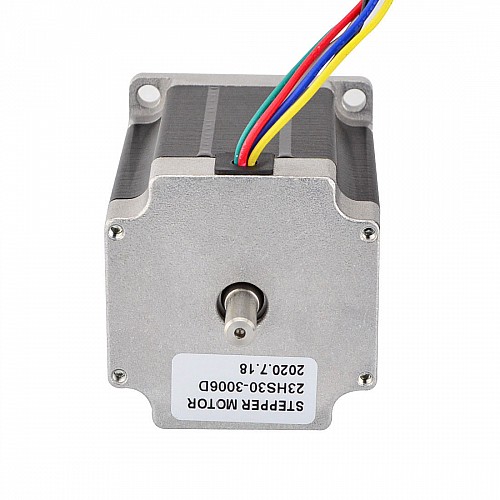

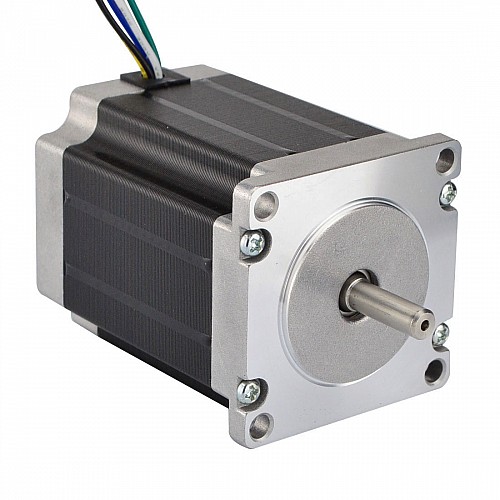

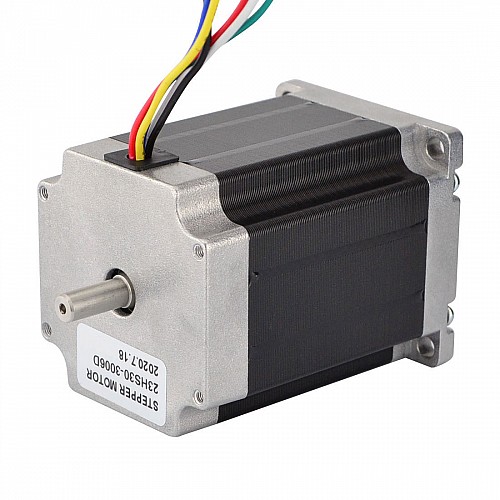

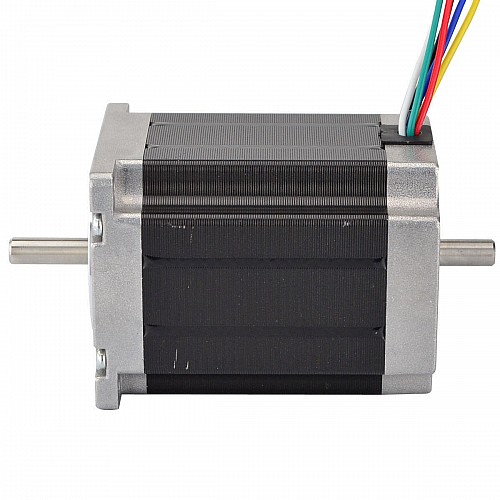

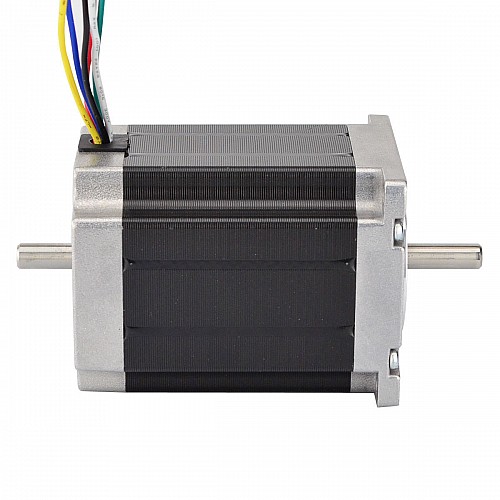

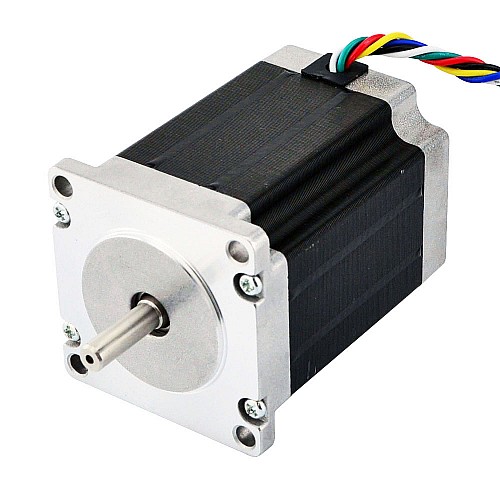

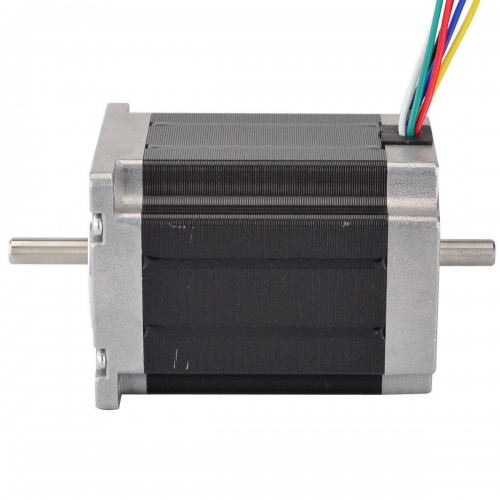

Çift Şaftlı Nema 23 Tek Kutuplu 1,8 derece 1,35 Nm (191,2 oz.in) 3A 57x57x76mm 6 Kablo

1 yorum - Yorum Yap

947,16 TL

5 + 902,32 TL

10 + 861,76 TL

50 + 825,03 TL

100 + 790,87 TL

Stokta var: Ön sipariş
Modeli: 23HS30-3006D
Brüt ağırlık: 1.13kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

1,8 derece adım açısına ve 57x57x76 mm boyutlarına sahip bu tek kutuplu Nema 23 adım motoru. 6 kabloya sahip olan motorun her fazı 3,0 A akım çeker ve 1,35 Nm (191,2 oz. inç) tutma torkuna sahiptir. Arka şaftına kodlayıcı, el çarkı veya benzerleri monte edilebilir.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS30-3006D
Motor Tipi: Unipolar/Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku (Tek Kutuplu): 1,35 Nm (191,2 oz.in)
Tutma Torku (Bipolar): 1,9 Nm (269 oz.in)
Anma Akımı/faz (Tek kutuplu): 3.0A
Anma Akımı/faz (Bipolar): 2,12A
Faz Direnci (Tek Kutuplu): 1,0 ohm
Faz Direnci (Bipolar): 2,0 ohm
Endüktans (Tek kutuplu): 1,6 mH±20%(1KHz)
Endüktans (Bipolar): 6,4mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 76mm
Mil Çapı: Φ6,35mm
Ön Şaft Uzunluğu: 21mm
Arka Şaft Uzunluğu: 15mm
Potansiyel Müşteri Sayısı: 6
Kablo Uzunluğu: 500mm
Ağırlık: 1kg

Bağlantı

Bipolar

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Tek kutuplu

A+	O+	A-	B+	O-	B-
Siyah	Sarı	Yeşil	Kırmızı	Beyaz	Mavi

Ürün Tipi
Ürün Türü	Hibrit Adım Motoru
Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	3
Bipolar/Tek kutuplu	Tek kutuplu
Endüktans (mH)	1.6
Faz Direnci (ohm)	1
Tork/İtki Eğrisi var mı?	Evet
Tutma Torku (Ncm)	135
Tutma Torku (oz.in)	191.2
Fiziksel Özellikler
Ağırlık(g)	1000
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	O
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	76
IP Derecelendirmesi	40
Kurşun Sayısı	6
Kurşun Uzunluğu (mm)	500
Mil Çapı (mm)	6.35
Şaft Uzunluğu (mm)	21
Tek Şaft/Çift Şaft	Çift Şaft
Ürün Serisi	S
