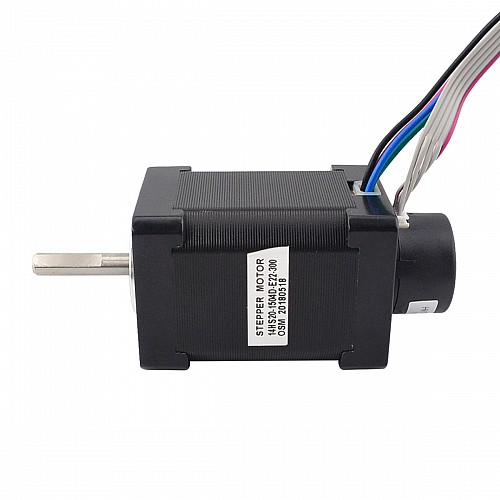

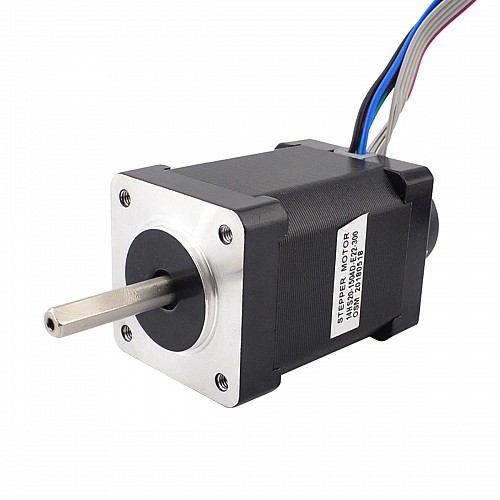

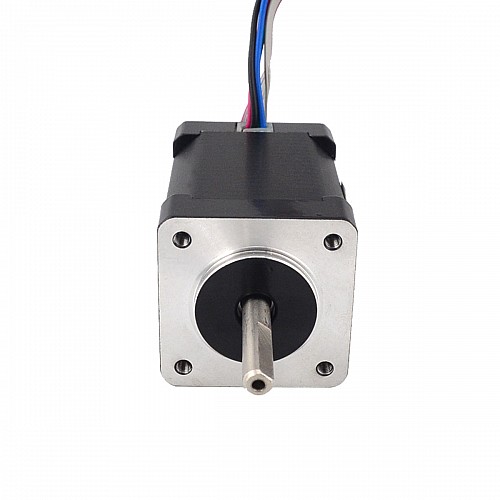

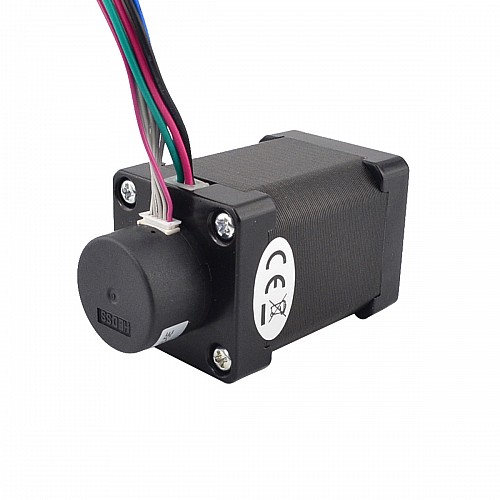

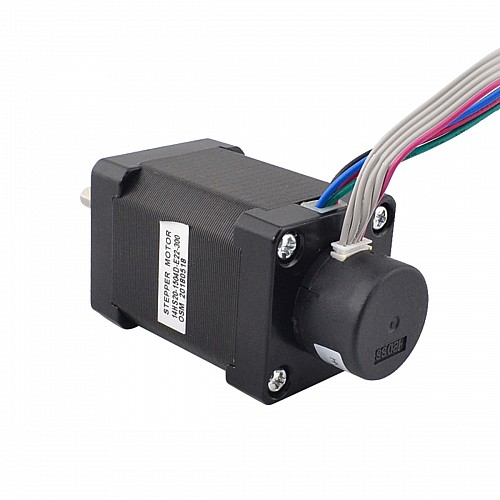

Nema 14 Kapalı Döngü Adım Motoru 40 Ncm (56,64 oz.in) Kodlayıcı 300PPR

1 yorum - Yorum Yap

1.880,24 TL

5 + 1.791,84 TL

10 + 1.711,13 TL

50 + 1.637,68 TL

100 + 1.570,21 TL

Stokta var: 10000
Modeli: 14HS20-1504D-E22-300
Brüt ağırlık: 0.41kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Motor Özellikleri

Üretici Parça Numarası: 14HS20-1504D-E22-300
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 0,40 Nm (56,64 oz.in)
Anma Akımı/faz: 1,50A
Voltaj: 4.20V
Faz Direnci: 2.80ohm
Endüktans: 3,80mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Çerçeve Boyutu: 35 x 35mm
Motor Uzunluğu: 66mm
Mil Çapı: Φ5mm
Şaft Uzunluğu: 24mm
D-Kesim Uzunluğu: 15mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Kodlayıcı Spesifikasyonu

Kodlayıcı Türü: Optik Artımlı
Sürüş Voltajı : 5VDC
Çıkış akımı: ≤20mA
Çözünürlük: 300PPR
Çıkış Sinyali: 2 Kanal
Mil Çapı: Φ5mm
Çıkış Frekansı: ≤30KHz
Çıkış Düşük Voltajı: ≤0,3 VDC
Çıkış Yüksek Voltajı: ≥3,4 VDC

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	4	5
Kodlayıcı	0V	Kuzey Karolina	Ch B	+5V	A Bölümü

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Anma Akımı (A)	1.5
Çıkış Devresi Tipi	İtme-Çekme (Tek Uçlu)
Çıkış Sinyali Kanalları	2
Endüktans (mH)	3.8
Faz Direnci (ohm)	2.8
Kodlayıcı Çözünürlüğü	300PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (Ncm)	40
Tutma Torku (oz.in)	56.64
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	66
IP Derecelendirmesi	40
Mil Çapı (mm)	5
Şaft Uzunluğu (mm)	24
