Nema 11 Adım Motoru Kılavuz Vidalı Doğrusal Aktüatör 1.0A Strok 100mm 0.05Nm (7.08oz.in) Kılavuz 5.08mm (0.2") Sensörlü

0 yorum - Yorum Yap

7.631,40 TL

5 + 7.281,80 TL

10 + 6.963,02 TL

50 + 6.670,46 TL

100 + 6.489,22 TL

Stokta var: 200
Modeli: LMD11S12HD10-100
Brüt ağırlık: 0.57kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

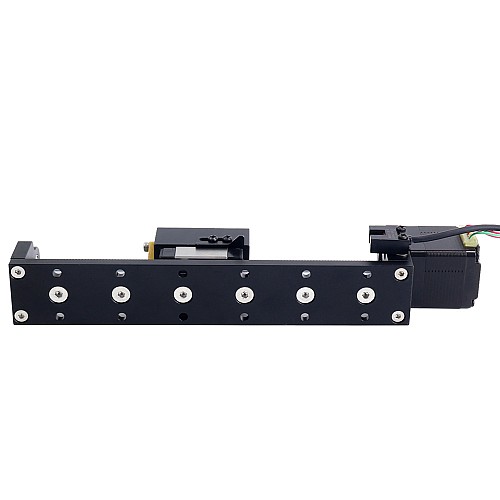

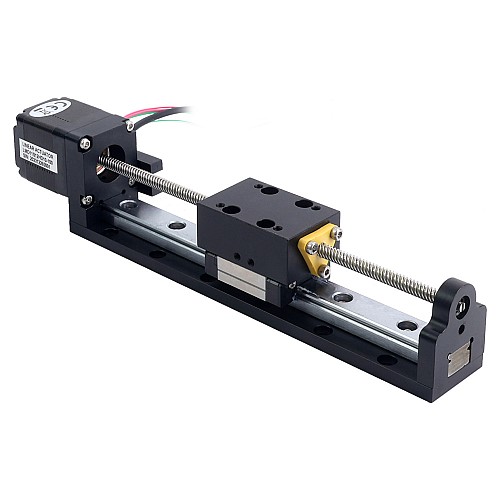

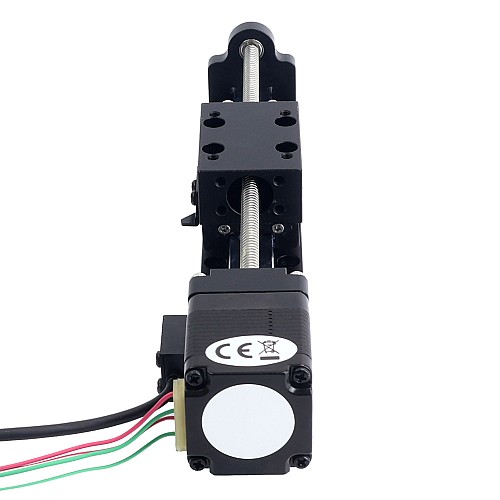

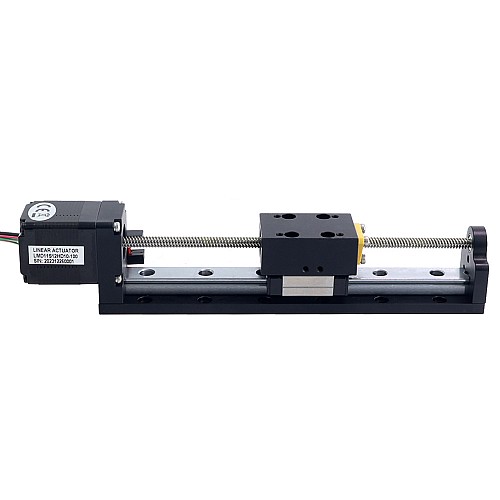

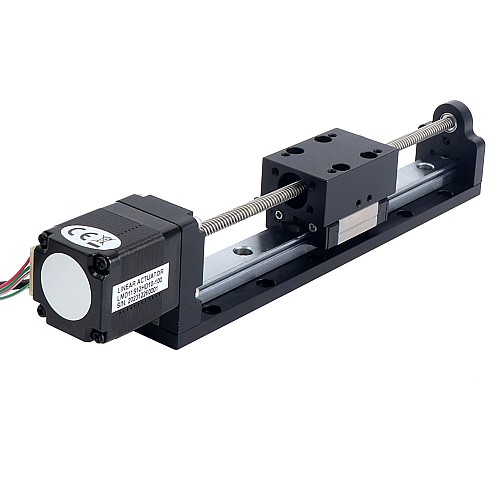

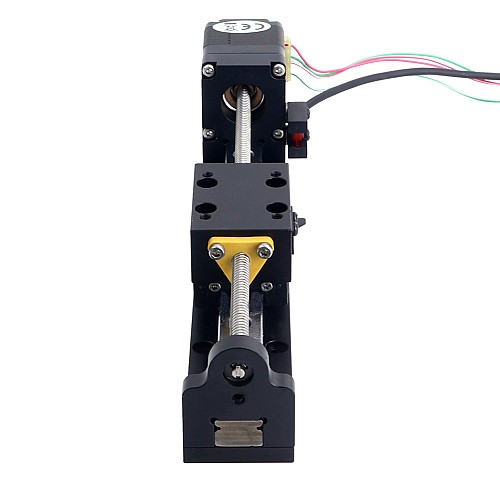

Bu, 100 mm strok, 0,05 Nm (7,08 oz. inç) uzunluk, 5,08 mm (0,2 inç) ve sensöre sahip bir LMD serisi Nema 11 adım motorlu doğrusal aktüatördür. Bu tip aktüatör, son derece entegre bir doğrusal adım motoru ve bir kılavuz ray kızağından oluşur. Basit yapı ve küçük kurulum alanı avantajlarına sahiptir. Kaplin olmadığı için doğruluğu, geleneksel kaplin yapılarına sahip doğrusal aktüatörlerden daha yüksektir. Ayrıca, aktüatör sıfır noktası konumunu algılamak için bir fotoelektrik sensör ile donatılmıştır. Bu aktüatör, tıp endüstrisinde, ölçümde, lazer kaynakta, lazer kesimde, küçük CNC takım tezgahlarında, gravürde, freze makinelerinde vb. yaygın olarak kullanılmaktadır.

Elektriksel Özellikler

Üretici Parça Numarası: LMD11S12HD10-100
Vida Tipi: Trapez Kurşun Vida
Adım Açısı: 1,8 derece
Tutma Torku: 0,05 Nm (7,08 oz.in)
Maksimum İtki: 36N
Nominal Yük Kapasitesi: 120N
Anma Akımı/faz: 1.0A
Faz Direnci: 2,1 ohm ± %10
Endüktans: 1,5mH ± %20 (1KHz)
Sensör Tipi: NPN

Fiziksel Özellikler

Motor Boyutu: 28 x 28 x 32,2 mm
Kurşun Vida Uzunluğu: 147mm
Kurşun Vida Çapı: 4,76 mm
Maksimum Strok Uzunluğu: 100 mm (3,937")
Maksimum Hız: 76,2 mm/sn
Pozisyon Doğruluğu: ± 0,02 mm
Kurşun/Adım: 0,0254 mm (0,001")
Kurşun/Devir: 5.08mm(0.2")
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 320mm
Ağırlık: 0,428 kg

Motor Bağlantısı

Pin No.	1	2	3	4
Bipolar	A+	A-	B+	B-
Teller	Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

Fotoelektrik Anahtar Dizisi

Pin No.	1	2	3	4
Bipolar	+5~24V	GND	Tek Satır	Yok
Teller	Kahverengi	Mavi	Siyah	Beyaz

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.0
Endüktans (mH)	1.5
Faz Direnci (ohm)	2.1
Tutma Torku (Ncm)	5
Tutma Torku (oz.in)	7.08
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Doğrusal Motor Tipi	Kurşun Vida
Envanter Yöntemi	Özel Envanter
Kurşun Seyahati/Adım(mm)	0.0254
Kurşun Seyahati/Devir (mm)	5.08
Kurşun Vida Çapı (mm)	4.76
Kurşun Vida Uzunluğu (mm)	147
Strok Uzunluğu (mm/ft)	100/0.33

Limit Anahtarı

StepperOnline'dan lineer aktüatörler, standart olarak limit anahtarı olarak kullanılan bir NPN fotoelektrik sensör ile gelir.

StepperOnline ayrıca sensörün özelleştirilmesini destekler, şunları içerir:

Sensör tipi (NPN veya PNP)
Sensör muhafaza tasarımı
Sensörlerin miktarı ve montaj pozisyonları

Enkoderler

StepperOnline, lineer aktüatörlere enkoderlerin özel kurulumunu destekler. Müşteriler, indeks (Z-faz) çıkışlı veya çıkışsız enkoderlerin yanı sıra single-ended veya diferansiyel (line driver) gibi çıkış tiplerini seçebilir.

Ayrıca, müşteriler daha kolay ve daha hassas konumlandırma elde etmek için çeşitli çözünürlükler arasından serbestçe seçim yapabilir.

Tüm standart StepperOnline enkoderleri optik artımlı enkoderlerdir. Özel enkoder kurulumu talep ederken, lütfen özellikle çözünürlük, indeks sinyali ve çıkış tipi ile ilgili ayrıntılı özellikleri sağlayın.

Frenler

Dikey uygulamalarda veya ani güç kesintileri sırasında olası tehlikeleri önlemek için StepperOnline, operasyonel güvenliği sağlamak amacıyla lineer aktüatörlere fren takılmasını destekler. StepperOnline, güç kesildiğinde otomatik olarak devreye giren ve ekipmanın güvenli ve kararlı konumlanmasını sağlayan standart güç kesmeli frenler kullanır.

Kablolar

StepperOnline, lineer aktüatörleri için motor uçları, enkoder kabloları ve fren uçları dahil olmak üzere kablo özelleştirme seçenekleri sunar. Özelleştirme seçenekleri şunları içerir:

Uzunluk ve tel kesiti
Konnektör veya terminal tipi
Tel bükümü (örgülü tel)
Isıyla büzülen tüp, kablo salmastrası veya yüksek esneklikli kablolar gibi koruyucu kılıflar
