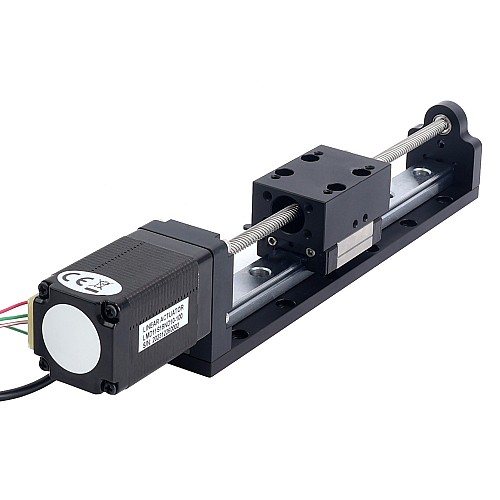

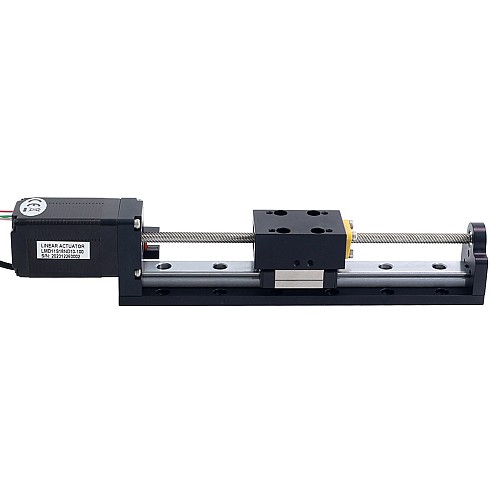

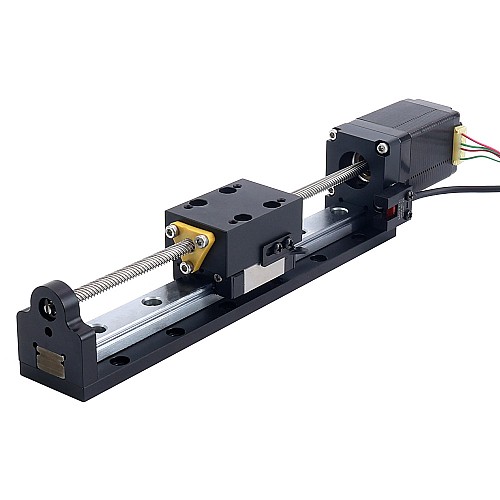

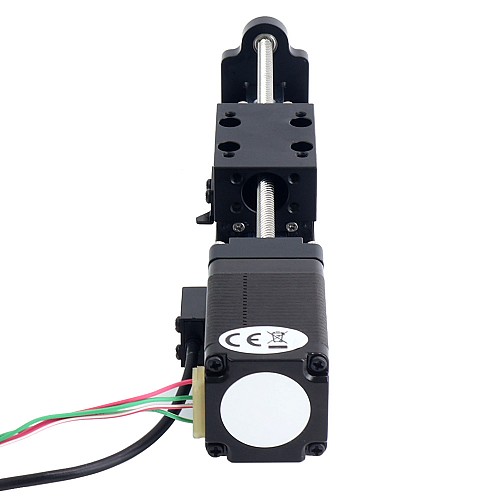

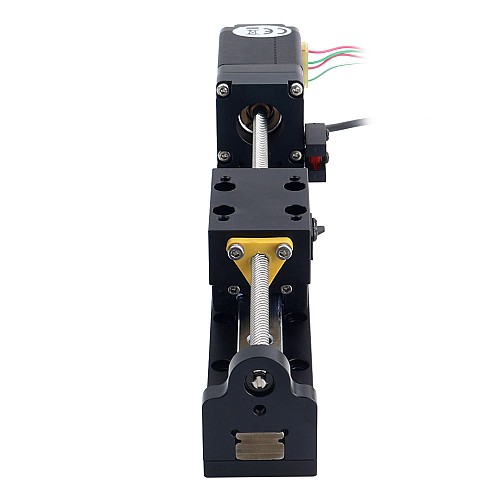

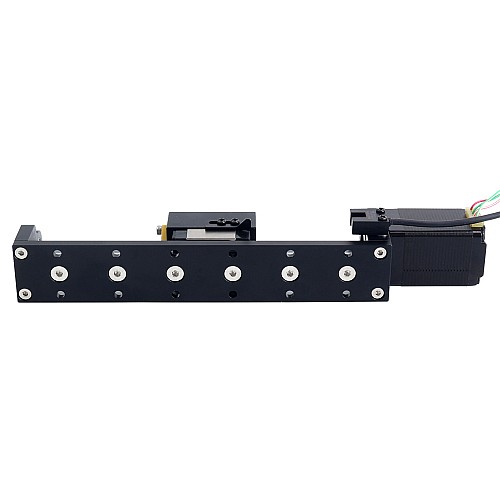

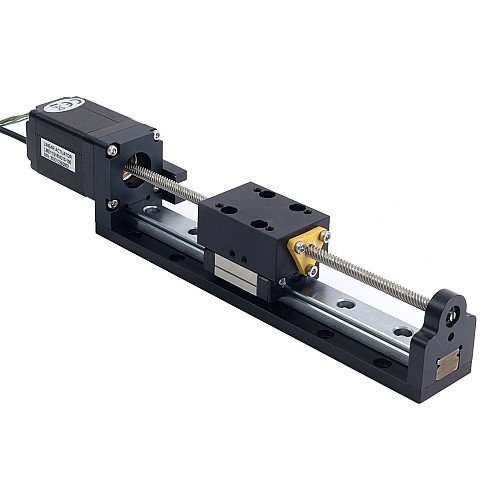

Nema 11 Adım Motoru Kılavuz Vidalı Doğrusal Aktüatör 1.0A Strok 100mm 0.1Nm (14.16oz.in) Kılavuz 10.16mm (0.4") Sensörlü

0 yorum - Yorum Yap

7.084,51 TL

5 + 6.759,96 TL

10 + 6.464,03 TL

50 + 6.192,43 TL

100 + 6.024,18 TL

Stokta var: 10000
Modeli: LMD11S18ND10-100
Brüt ağırlık: 0.63kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu, strok 100 mm, 0,1 Nm (14,16 oz. inç) ve sensöre sahip LMD serisi Nema 11 adım motorlu doğrusal aktüatördür. Bu tip aktüatör, son derece entegre bir doğrusal adım motoru ve bir kılavuz ray kızağından oluşur. Basit yapı ve küçük kurulum alanı avantajlarına sahiptir. Kaplin olmadığı için doğruluğu, geleneksel kaplin yapılarına sahip doğrusal aktüatörlerden daha yüksektir. Ayrıca, aktüatör sıfır noktası konumunu algılamak için bir fotoelektrik sensör ile donatılmıştır. Bu aktüatör, tıp endüstrisinde, ölçümde, lazer kaynakta, lazer kesimde, küçük CNC takım tezgahlarında, gravürde, freze makinelerinde vb. yaygın olarak kullanılmaktadır.

Elektriksel Özellikler

Üretici Parça Numarası: LMD11S18ND10-100
Vida Tipi: Trapez Kurşun Vida
Adım Açısı: 1,8 derece
Tutma Torku: 0,1 Nm (14,16 oz.in)
Maksimum İtki: 40N
Nominal Yük Kapasitesi: 120N
Anma Akımı/faz: 1.0A
Faz Direnci: 3,7 ohm ± %10
Endüktans: 3,7mH ± %20 (1KHz)

Fiziksel Özellikler

Motor Boyutu: 28 x 28 x 46 mm
Kurşun Vida Uzunluğu: 147mm
Kurşun Vida Çapı: 4,76 mm
Maksimum Strok Uzunluğu: 100 mm (3,937")
Maksimum Hız: 152,4 mm/sn
Pozisyon Doğruluğu: ± 0,02 mm
Kurşun/Adım: 0,0508 mm (0,002")
Kurşun/Dönüş: 10,16 mm (0,4")
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 320mm
Ağırlık: 0,492 kg

Motor Bağlantısı

Pin No.	1	2	3	4
Bipolar	A+	A-	B+	B-
Teller	Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

Fotoelektrik Anahtar Dizisi

Pin No.	1	2	3	4
Bipolar	+5~24V	GND	Tek Satır	Yok
Teller	Kahverengi	Mavi	Siyah	Beyaz

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.0
Endüktans (mH)	3.7
Faz Direnci (ohm)	3.7
Tutma Torku (Ncm)	10
Tutma Torku (oz.in)	14.16
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Doğrusal Motor Tipi	Kurşun Vida
Envanter Yöntemi	Özel Envanter
Kurşun Seyahati/Adım(mm)	0.0508
Kurşun Seyahati/Devir (mm)	10.16
Kurşun Vida Çapı (mm)	4.76
Kurşun Vida Uzunluğu (mm)	147
Strok Uzunluğu (mm/ft)	100/0.33
